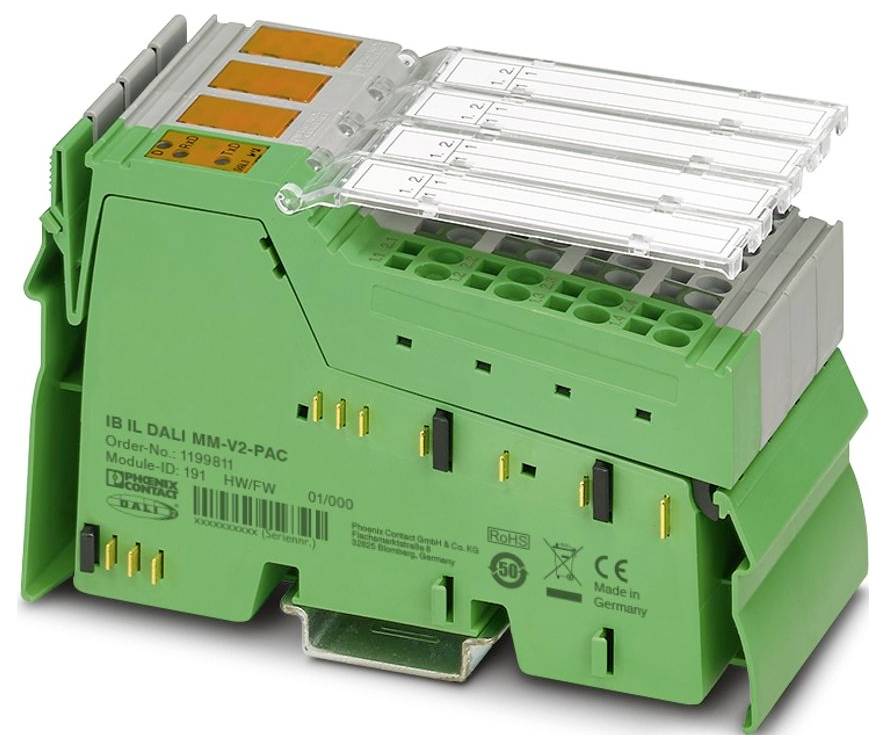

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikacijski modul 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (575,00 € / komad)
575,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Linijski
- Dizajn: modularni
- Vrsta spoja: Spoj s vlačnom oprugom
- Presjek fleksibilnog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 48,8 mm
- Visina: 119,8 mm
- Dubina: 71,5 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 55 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 10% ... 95% (prema DIN EN 61131-2)
- Oznaka konektora: Linijski konektor
- Duljina skidanja izolacije: 8 mm
- Brzina prijenosa: 500 kbit/s
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Tlak zraka (radni): 80 kPa ... 106 kPa (do 2000 m nadmorske visine)
- Opseg isporuke: uključujući linijske konektore i polja za označavanje
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 10% ... 95% (prema DIN EN 61131-2)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 230 mA
- Priključak vodiča: Priključak vodiča
- Ime: DALI
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Posebne značajke: Mogućnost rada s više master uređaja; integrirano DALI napajanje
- Brzina prijenosa: 1200 bita/s
- Potrošnja energije: 3,5 W (Količina gubitka snage značajno ovisi o aktivnosti sabirnice, na koju samo djelomično utječe sam terminal. Maksimalni gubitak snage postiže se kada drugi sudionici zauzimaju DALI sabirnicu s minimalnim pauzama, sam terminal ne odašilje, a istovremeno se DALI struja od 220 mA u potpunosti koristi.
- Napomena o dimenzijama: Dimenzije kućišta
- Napon napajanja: 24 V DC (preko potencijalnog kratkospojnika)
- Izlazna struja u slučaju kratkog spoja: maks. 250 mA
- Lokalni autobus u liniji: Lokalni autobus u liniji
- Modul: Modul
- ID kod (prosinac): 191
- ID kod (hex): BF
- Kod duljine (hex): 06
- Kod duljine (dec): 06
- Kanal procesnih podataka: 96 bita
- Ulazni adresni prostor: 12 bajtova
- Izlazni adresni prostor: 12 bajtova
- Duljina registra: 96 bita
- Potencijali: Logičko napajanje (UL): Potencijali: Logičko napajanje (UL)
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ugrađeni konektor: Ugrađeni konektor
- Dijagnostičke poruke: Da. Nema perifernih grešaka | Greške specifične za DALI na razini aplikacije.
- Mjesto ugradnje: Razvodni ormar
- Strujni nosivi kapacitet: maks. 220 mA (opterećenje sabirnice)
- Potencijal: Opskrba glavnog okruga (UM): Potencijal: Opskrba glavnog okruga (UM)
- Potencijal: Potencijal
- Fieldbus: DALI: Fieldbus: DALI
- Stupanj zaštite: Sabirnica zaštićena do maks. 250 V AC
- Ispitni napon: napajanje 7,5 V (logika sabirnice) / napajanje 24 V (periferni uređaji) i funkcionalno uzemljenje (FE): 500 V AC, 50 Hz, 1 min
- Ispitni napon: napajanje 7,5 V (logika sabirnice) / DALI sabirnica: 1,5 kV AC, 50 Hz, 1 min
- Ispitni napon: napajanje 24 V (periferni uređaji) / DALI sabirnica: 1,5 kV AC, 50 Hz, 1 min
- Vrsta proizvoda
Komunikacijski modul
- Tip
IB IL DALI MM-V2-PAC
- Radni napon
24 V/DC
15 V/DC
7.5 V/DC
- Visina
119.8 mm
- Dužina
71.5 mm
- Širina
48.8 mm
IP20
- dim.
(D x Š x V) 71.5 x 48.8 x 119.8 mm
- Priključak
priključak s nateznom oprugom
- Maks. potrošnja struje
230 mA
- Proizvođač-br. dijela
1199811
- Izvedba
modularni
- Montaža
montažne šine
- Dubina
71.44238 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikacijski modul 24 V/DC, 15 V/DC, 7.5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikacijski modul 24 V/DC, 15 V/DC, 7.5 V/DC
Opis
Inline, DALI master, sposoban za više mastera, integrirano DALI napajanje, brzina prijenosa u lokalnoj sabirnici: 500 kbit/s, klasa zaštite: IP20, uključujući inline konektore i polja za označavanje
