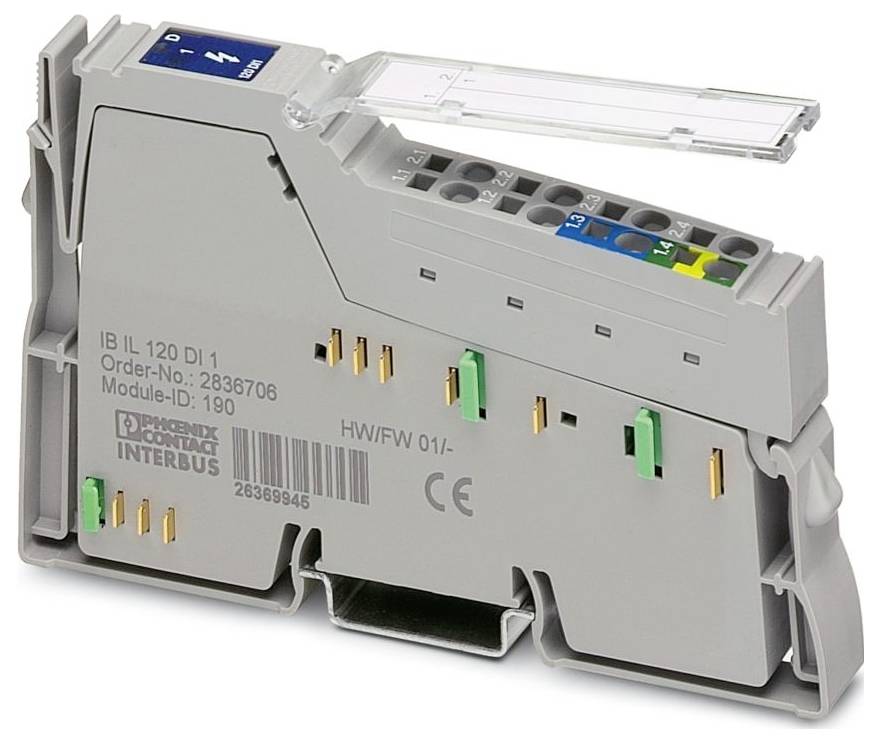

Slika slična
Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalni modul 120 V/AC, 7.5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (63,99 € / komad)
63,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Linijski
- Dizajn: modularni
- Vrsta spoja: Spoj s vlačnom oprugom
- Presjek fleksibilnog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek vodiča AWG: 28 ... 16
- Širina: 12,2 mm
- Visina: 119,8 mm
- Dubina: 71,5 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 55 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 75% ... 85% (u rasponu od -25°C ... +55 °C su prikladne mjere protiv povećane vlažnosti (> 85% za ispunjavanje)
- Oznaka konektora: Linijski konektor
- Duljina skidanja izolacije: 8 mm
- Brzina prijenosa: 500 kbit/s
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,2 W
- Klasa zaštite: I (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 80 kPa ... 160 kPa (do 2000 m nadmorske visine)
- Opseg isporuke: uključujući linijski konektor i polje za označavanje
- Raspon napona napajanja: 108 V AC ... 135 V AC
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 75% ... 85% (povremeno se može pojaviti lagana, kratkotrajna rosa na vanjskom kućištu)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: 0,25 A
- Priključak vodiča: Priključak vodiča
- Ulazni napon: 120 V AC
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Broj kanala: 1
- Oznaka ulaza: Digitalni ulazi
- Opis ulaza: IEC 61131-2 Tip 1
- Broj ulaza: 1
- Digitalno:: Digitalno:
- Raspon ulaznog napona signala "0": 0 V AC ... 40 V AC
- Raspon ulaznog napona signala "1": 77 V AC ... 135 V AC
- Napajanje: Elektronika modula: Napajanje: Elektronika modula
- Napon napajanja: 120 V AC
- Lokalni autobus u liniji: Lokalni autobus u liniji
- Modul: Modul
- ID kod (prosinac): 190
- ID kod (hex): BE
- Kod duljine (hex): C2
- Kod duljine (decimalni): 194
- Kanal procesnih podataka: 2 bita
- Ulazni adresni prostor: 2 bita
- Izlazni adresni prostor: 0 bajtova
- Duljina registra: 2 bita
- Zahtjev za podatke parametara: 1 bajt
- Zahtjev za konfiguracijske podatke: 4 bajta
- Nazivni ulazni napon UIN: 120 V AC
- Nazivna ulazna struja na UIN: 8,1 mA (pri nazivnom naponu)
- Struja senzora po kanalu: maks. 500 mA
- Potencijali: Logičko napajanje (UL): Potencijali: Logičko napajanje (UL)
- Potencijal: Opskrba perifernih područja: Potencijal: Opskrba perifernih područja
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 5 V napajanje dolazne međugradske sabirnice / 7,5 V napajanje (logika sabirnice): 500 V AC, 50 Hz, 1 min
- Ispitni napon: 5 V napajanje za udaljenu sabirnicu / 7,5 V napajanje (logika sabirnice): 500 V AC, 50 Hz, 1 min
- Ispitni napon: napajanje 7,5 V (logika sabirnice) / Periferno područje: 2500 V AC, 50 Hz, 1 min
- Ispitni napon: Pojedinačni test: 1200 V AC, 50 Hz, 1 min
- Ugrađeni konektor: Ugrađeni konektor
- Vrsta proizvoda
Digitalni modul
- Tip
IB IL 120 DI 1-PAC
- Broj digitalnih ulaza maks.
1
- Broj ulaza maks.
1
- Broj ulaza
1 x
- Radni napon
120 V/AC
7.5 V/DC
- Visina
119.8 mm
- Dužina
71.5 mm
- Širina
12.2 mm
IP20
- dim.
(D x Š x V) 71.5 x 12.2 x 119.8 mm
- Tehnika priključivanja
3 žični
- Priključak
priključak s nateznom oprugom
- Maks. potrošnja struje
0.25 A
- Proizvođač-br. dijela
2861917
- Izvedba
modularni
- Montaža
montažne šine
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-25 °C
- Logički napon U(L)
7.5 V/DC
- Dubina
70.430346 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalni modul 120 V/AC, 7.5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalni modul 120 V/AC, 7.5 V/DC
Opis
Linijski digitalni ulazni terminal, digitalni ulazi: 1, 120 V AC, tehnologija spajanja: 3-žilna, brzina prijenosa u lokalnoj sabirnici: 500 kbit/s, klasa zaštite: IP20, uključujući linijski konektor i polje za označavanje
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
