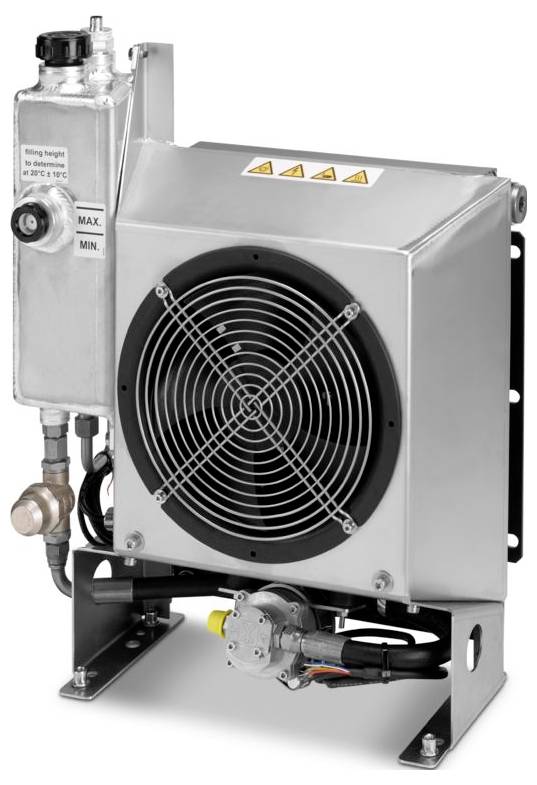

Phoenix Contact EV-HPC-PCU-01 rashladna jedinica tip 1 & tip 2 mode 4
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- Standard punjenja: CCS tip 1, CCS tip 2
- Način punjenja: Način 4
- Hlađenje: Sustav hlađenja tekućinom i zrakom (pasivno), poluzatvoreni krug hlađenja
- Rashladna tekućina: 50% voda, 50% glikol (Glysofor N)
- Raspon glasnoće: ≤ 60 dB(A) (za samostojeći sustav na udaljenosti od 1 m)
- Napon napajanja: 24 V DC (ventilator), 24 V DC (pumpa)
- Raspon upravljačkog napona: 0,00 V DC ... 10,00 V DC (ventilator); 0,00 V DC... 10,00 V DC (pumpa)
- Potrošnja struje: maks. 1,97 A (ventilator), maks. 1,8 A (pumpa)
- Funkcionalno sučelje: Krug hlađenja:
- Sučelje: Brzootpuštajuće spojnice, ulaz i izlaz, za crijeva vanjskog promjera 12 mm
- Funkcionalno sučelje: Ventilator
- Konstrukcija kabela: 4 x 0,5 mm²
- Jedna žica: Napajanje RD, referentna masa BU, izlaz brzine WH, upravljački ulaz YE
- Funkcionalno sučelje: Pumpa:
- Konstrukcija kabela: 2 x 0,34 mm² + 5 x 0,14 mm²
- Jedna žica: Napajanje RD, referentna masa BK, signal za isključivanje motora GN, izlaz brzine BN, upravljački ulaz YE, RS-485 Modbus WH (samo tvornički instalirano), RS-485 Modbus BU (samo tvornički instalirano)
- Funkcionalno sučelje: Senzor razine:
- Priključak: Ravni M12 A utikač
- Materijal (kućište): Aluminij, nehrđajući čelik
- Duljina kabela: 1,5 m (ventilator), 1,5 m (pumpa)
- Rashladni kapacitet: cca. 0,06 kW/K (pri 2 l/min)
- Protok: cca. 2 l/min (pri 1 baru)
- Stupanj zaštite (ventilator): IP55 (ventilator)
- Stupanj zaštite (pumpa): IP65 (pumpa)
- Vrsta proizvoda
rashladna jedinica
- Utikač za punjenje
tip 1 & tip 2
- Način punjenja
mode 4
- Duljina kabela
1.5 m
IP55
IP65
- Temperaturni opseg
-20 °C ... 50 °C
- Dužina
1.5 m
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3567208 Phoenix Contact EV-HPC-PCU-01 rashladna jedinica tip 1 & tip 2 mode 4
Upute za rad i sigurnost
Upute za rad i sigurnost 3567208 Phoenix Contact EV-HPC-PCU-01 rashladna jedinica tip 1 & tip 2 mode 4
Opis
CHARX connect, CCS tip 1, CCS tip 2, rashladna jedinica, pribor, duljina: 1,5 m, s ventilatorom promjenjive brzine, s pumpom promjenjive brzine, za hlađenje rashladne tekućine kabela za punjenje Phoenix Contact HPC DC.
