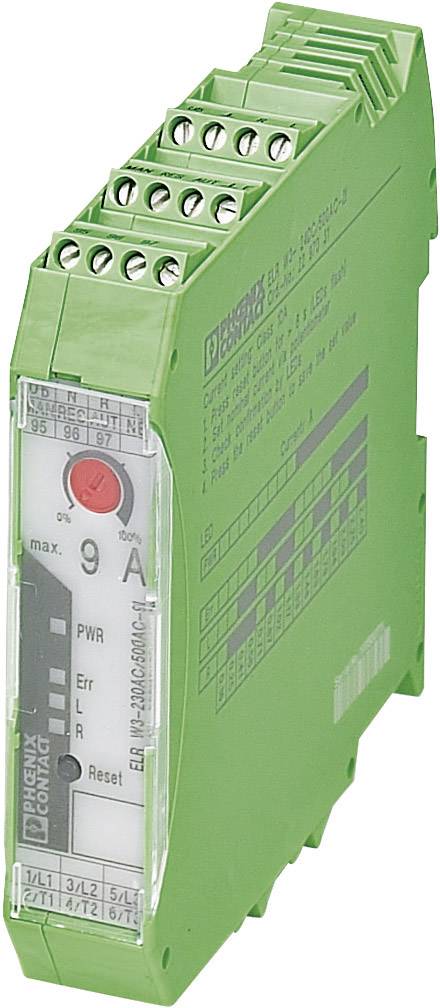

Phoenix Contact ELR W3-24DC/500AC-9I prekretni sklopnik 24 V/DC 9 A s gumbom za testiranje Pogodno za marke (releji): Ph
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
prekretni sklopnik
Nazivni napon
24 V/DC
Strujno opterećenje
9 A
Priključak
vijčana stezaljka
Vrsta ambalaže
Piece
Tehnički list (PDF)
10 kom. - zaliha Njemačka
Broj
Ukupno (229,99 € / komad)
244,99 €
-6 %
229,99 €
sa PDV-om
Dostupno još samo 10 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Phoenix Contact ELR W3-24DC/500AC-9I prekretni sklopnik 24 V/DC 9 A s gumbom za testiranje Pogodno za marke (releji): Phoenix Contact Piece 1 St.
- Lijevo zaštita / Desno / motor / nuždi
- Zamjenjuje 4 kontaktora i 1 termoelement
- 75% manje prostora - samo 22,5 mm širine
Tehnički podaci
- Ulazna struja: (kod UN24 V / DC / 230 V / AC)3/7 mA
- Prekidač struje (IS maksimum): (T = 10 ms) 100 A
- Vrsta ambalaže
Piece
- Vrsta proizvoda
prekretni sklopnik
- Tip
ELR W3-24DC/500AC-9I
- Nazivni napon
24 V/DC
- Kontrola napona (min.)
19.2 V/DC
- Kontrolni napon (maks.)
30 V/DC
- Područje upravljačkog napona
19.2 - 30 V/DC
- Prebacivanje napona (min.)
42 V/AC
- Preklopni napon (maks.)
550 V/AC
- Trajna struja (maks.)
9 A
- Strujno opterećenje
9 A
- Pogodno za marke
Phoenix Contact
- Pogodno za seriju
Phoenix Contact serija ELR W3
- Određene značajke
s gumbom za testiranje
- Vrsta montaže (Relej)
profilna šina
- Priključak
vijčana stezaljka
IP20
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Širina
99 mm
- Visina
22.5 mm
- Dubina
114.5 mm
- dim.
(Š x V x D) 99 x 22.5 x 114.5 mm
- Sadržaj
1 St.
22.5
107 mm
114 mm
1
1
1.5-9 A
TRUE
19.2-19.2 V
IP20
Screw connection
DC
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 503875 Phoenix Contact ELR W3-24DC/500AC-9I prekretni sklopnik 24 V/DC 9 A s gumbom za testiranje Pogodno za marke (releji): Ph
Upute za rad i sigurnost
Upute za rad i sigurnost 503875 Phoenix Contact ELR W3-24DC/500AC-9I prekretni sklopnik 24 V/DC 9 A s gumbom za testiranje Pogodno za marke (releji): Ph
Opis
Ovi 3-fazni elektronički releji opterećenja s trenutnim nadzorom kombiniraju četiri funkcije u jednom: desni kontaktor, lijevi kontaktor, relej za zaštitu motora i kontaktni prekidač EMERGENCY STOP do kategorije 3 za preklapanje, okretanje i zaštitu motora do 4 kW. To značajno pojednostavljuje instalaciju i štedi puno prostora na montažnoj tračnici. Prekidač praktično bez trošenja povećava životni vijek deset puta, a time i dostupnost sustava. Programiranje nazivne struje moguće je samo nakon pritiska na tipku RESET 6 sekundi - naknadna promjena ili manipulacija od strane neovlaštenih osoba je gotovo nemoguća. Kontaktor obrnutog poluvodiča može se kontrolirati izravno preko PLC-a i ima daljinski kontakt za signalizaciju.
Lijevo / desno: Jednostavna kontrola, krug za zaključavanje već uključen.
Zaštita motora: Komforna zaštita putem elektroničkog releja za zaštitu motora s automatskim i daljinskim resetiranjem (žični most automatski nakon 20 min, gumb RESET ili vanjska tipka).
POSTAVLJANJE SIGURNOSTI: Integrirana sigurnosna funkcija omogućuje uporabu u sigurnosnim aplikacijama.
Ovaj tekst je strojno preveden.
Lijevo / desno: Jednostavna kontrola, krug za zaključavanje već uključen.
Zaštita motora: Komforna zaštita putem elektroničkog releja za zaštitu motora s automatskim i daljinskim resetiranjem (žični most automatski nakon 20 min, gumb RESET ili vanjska tipka).
POSTAVLJANJE SIGURNOSTI: Integrirana sigurnosna funkcija omogućuje uporabu u sigurnosnim aplikacijama.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Kontaktor preokretanja 1 kom. ELR W3-24DC/500AC-9I Phoenix Contact strujno opterećenje: 9 A uklopni napon (maks.): 550 V/AC
Napomene
Sigurnosna razina prema SIL 3 (IEC 61508-1), PL e (ISO 13849) i Cat 3 (EN 954-1). Između ostalog, ELR ... I uređaji prikladni su za upotrebu u kemijskom i petrokemijskom sektoru.
