Name: Phoenix Contact DC/AC pretvarač QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

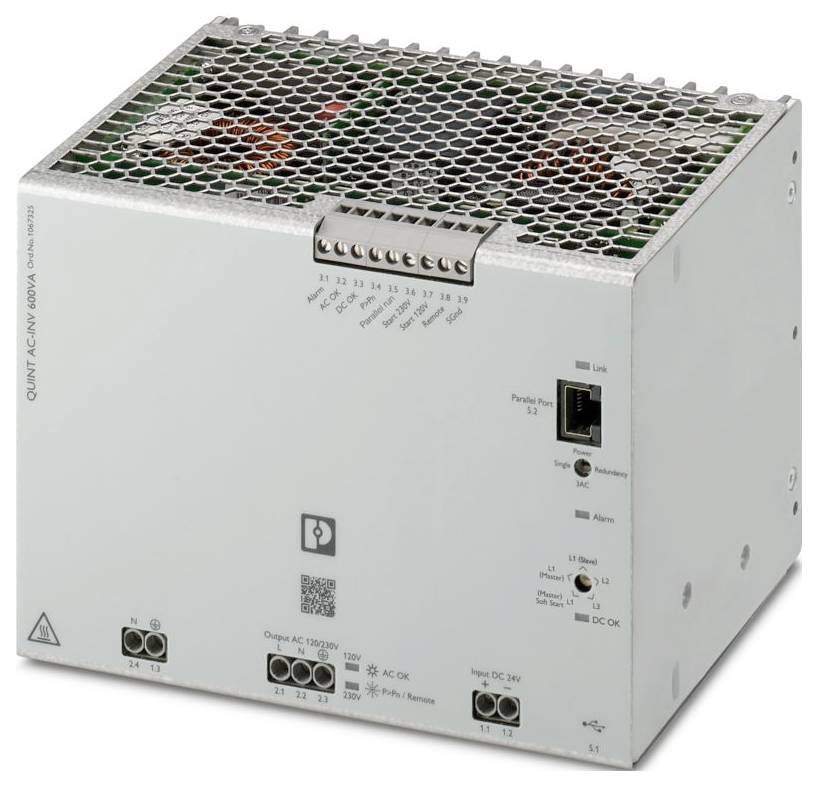

Phoenix Contact DC/AC pretvarač QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Slika slična

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (1.089,00 € / komad)

1.089,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: QUINT INVERTER
Vrsta priključka: RJ45
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Širina: 180 mm
Visina: 130 mm
Dubina: 125 mm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Norme/Propisi: EN 61000-4-8
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: Kategorija prenapona
Stupanj nečistoće: 2
Vibracije (rad): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
Duljina skidanja izolacije: 8 mm
Frekvencijski raspon: 0,15 MHz ... 80 MHz
Označavanje: UL/C-UL certificirano UL 61010-2-201
Razred zaštite: I
Izlazni napon: 24 V
Broj sučelja: 1
Frekvencija: 50 Hz; 60 Hz
Potrošnja struje: tip. 23 A; maks. 28 A
Učinkovitost:> 86% (120 V AC);> 87% (230 V AC)
Nazivna izlazna struja (IN): 5A (120V AC); 2,6A (230V AC)
Mogućnost serijskog spajanja: ne
Maksimalni gubitak snage u praznom hodu: tip. 21 W (120 V AC); tip. 21 W (230 V AC)
Maksimalni gubitak snage pri nazivnom opterećenju: tip. 72 W (120 V AC); tip. 66 W (230 V AC)
Mogućnost paralelnog spajanja: da; maks. 3
Ulaz: ± 1 kV (simetrično); ± 2 kV (asimetrično)
Pozicija: 3.x
Priključak vodiča: Priključak vodiča
kruto: 0,2 mm² ... 1,5 mm²
Fleksibilno: 0,2 mm² ... 1,5 mm²
Fleksibilna žica s ferulom, bez plastične čahure: 0,2 mm² ... 1,5 mm²
Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,2 mm² ... 1,5 mm²
kruti (AWG): 30 ... 12
Izlaz: ± 2 kV (simetrično); ± 4 kV (asimetrično)
Signal: 30 A/m
Oznaka priključka: 3.9
Funkcija: Uzemljenje signala
Signalna masa SGnd: Signalna masa SGnd
Referentni potencijal: za signalne ulaze i signalne izlaze
Broj faza: 1
MTBF (IEC 61709, SN 29500): 532525 h (40 °C)
Dimenzije artikla: Dimenzije artikla
Dimenzija ugradnje: Dimenzija ugradnje
Materijal kućišta: Metal
Radna nadmorska visina: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
Maksimalna dopuštena vlažnost (rad): ≤ 95%
Udar: 20 g po prostornom smjeru (EN 60068-2-27)
UL: UL
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
Statičko pražnjenje: Statičko pražnjenje
Kontaktno pražnjenje: ± 6 kV
Pražnjenje zraka: ± 8 kV
Napomena: Kriterij A (B za USB)
Elektromagnetsko RF polje: Elektromagnetsko RF polje
Jačina ispitnog polja: 10 V/m
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Prenaponski udar: Prenaponski udar
Provedena interferencija: Provedena interferencija
Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
Kriteriji: Kriteriji
Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
Faktor snage (cos phi): 0,8
Smanjenje nazivne snage: 50 °C ... 60 °C (2,5 %/K)
Crest faktor: 2,8
Razmak ugradnje desno/lijevo: 0 mm / 0 mm
Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
Prividna snaga: 600 VA
Ulazni napon: 24 V istosmjerne struje
Emisija smetnji: Emisija smetnji prema normi EN 61000-6-4
Otpornost na smetnje: Otpornost na smetnje prema normi EN 61000-6-2
Kontinuirana struja opterećenja: ≤ 20 mA
Imenovanje i signalizacija: Paralelno izvođenje
Sučelje: Paralelni port
Mehanizam zaključavanja: Kuka za zatvaranje
Fizika prijenosa: USB 2.0
Izlaz istosmjernog signala u redu: Izlaz istosmjernog signala u redu
Vrsta signalizacije: Crvena LED dioda
EN 61010-2-201: II
Faktor ukupne disperzije (THD):< 3% (linearno opterećenje);< 8% (nelinearno opterećenje)
Vrsta pogona glave vijka: Utor L
Raspon ulaznog napona DC: 20 V DC ... Napajanje 30 V / DC.
Potencijalno odvajanje: da
Maksimalna duljina kabela: 3 m
Oblik izlaznog napona: čisti sinusni val
Nazivna izlazna frekvencija: 60 Hz 50 Hz ±0,5%
Izlazna snaga: 480 W
Preopterećenje mreže: 105% (kontinuirano); 120% ... 150% (20 s / 5 s, zatim gašenje)
Elektroničko ograničavanje struje:> 2,5 x UNUTRA (> 200 ms)
Karakteristike: zaključava se
Početak ulaznog signala: Početak ulaznog signala
Nizak signal: Spajanje na SGnd s< 2,7 kΩ
Visoki signal: Otvoreno (> 35 kΩ između daljinskog upravljača i signalnog uređaja)
Ulaz daljinskog signala: Ulaz daljinskog signala
Izlaz AC signala u redu: Izlaz AC signala u redu
Preklopni izlaz: Tranzistorski izlaz, aktivni
LED indikator statusa: crveni
Izlaz alarmnog signala: Izlaz alarmnog signala
Izlazni signal P> PN: Izlazni signal P> Poslijepodne
Paralelni izlazni signal: Paralelni izlazni signal
