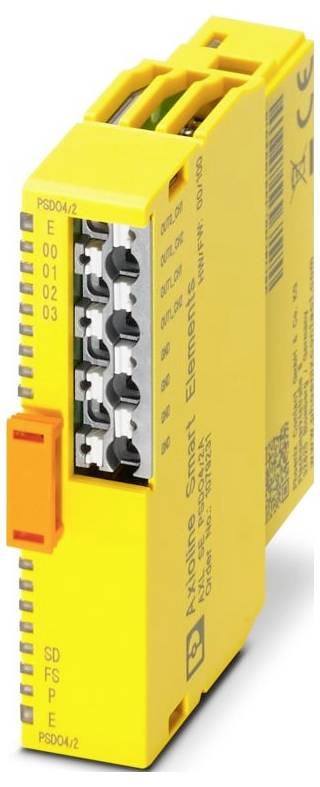

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Sigurnosni modul 24 V/DC, 5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (234,99 € / komad)
234,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline Smart Elements
- Dizajn: modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 14,9 mm
- Visina: 62,2 mm
- Dubina: 62 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: Montaža utikačem (utor za pametni element)
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1)
- Stupanj onečišćenja: 2 (EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Periferni
- Duljina skidanja izolacije: 8 mm
- Udaljenosti zračnog prostora i puzne staze: IEC 60664-1
- Položaj ugradnje: bilo koji
- Brzina prijenosa: Pogledajte sustav u kojem koristite Smart Element.
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
- Maksimalni gubitak snage pri nominalnim uvjetima: tipično 871 mW
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Izlazni napon: 24 V DC
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 108 kPa
- Način rada: PROFIsafe 2.4, PROFIsafe 2.6.1
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: min. 21 mA ((napajanje iz UP s 19,2 V DC, svi izlazi postavljeni, bez napajanja aktuatora))
- Nazivni izlazni napon: 24 V DC
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona, napon napajanja | elektronički (35 V, 0,5 s); Zaštita od obrnutog polariteta, napon napajanja | putem sustava u kojem koristite pametni element
- Primjena: Funkcionalna sigurnost; PROFIsafe; isključivo za spajanje na Phoenix Contact ili Siemens kontrolere
- Tlak zraka (skladištenje/transport): 66 kPa ... 108 kPa
- Napomena u vezi s vrstom spoja: Pogledajte informacije u poglavlju o presjecima vodiča kao i duljinama skidanja izolacije i umetanja.
- Prijenosni medij: bakar
- Izlazna struja: maks. 2 A (po izlazu)
- Opis izlaza: EN 61131-2
- Broj izlaza: 2 (2-kanalna konfiguracija); 4 (1-kanalna konfiguracija)
- Oznaka izlaza: Sigurni digitalni izlazi
- Potrošnja energije: maks. 900 mW; min. 403 mW
- Digitalno:: Digitalno:
- Napon napajanja: 24 V DC (preko konektora na rubu kartice)
- Sigurnost: vanjska sigurnost putem sustava u koji implementirate Smart Element
- Izlazni napon kada je isključen:< 5V
- Modul: Modul
- Ulazni adresni prostor: 5 bajtova (PROFIsafe 2.6.1)
- Izlazni adresni prostor: 6 bajtova (PROFIsafe 2.6.1)
- Nazivno induktivno opterećenje: 48 VA (1 H, 12 Ω, pri nazivnom naponu)
- Nazivna otporna snaga opterećenja: 48 W (12 Ω, pri nazivnom naponu)
- Otpornost na obrnuti napon kod kratkih impulsa: ne
- Ponašanje u slučaju induktivnog preopterećenja: Izlaz se može uništiti
- Potencijal: Opskrba lokalne sabirnice Axioline F (UBus): Potencijal: Opskrba lokalne sabirnice Axioline F (UBus)
- Maksimalna izlazna struja po modulu: 4 A
- Minimalno opterećenje: 1,5 kΩ (pri nazivnom naponu)
- Izlazna struja u isključenom stanju:< 2 mA
- Frekvencija prebacivanja: 1 Hz (0,2 Hz pri> 1 A)
- Ponašanje u slučaju preopterećenja: Isključivanje pogođenog izlaza, ponovno pokretanje potvrdom
- Maksimalna izlazna struja po kanalu: 2 A
- Potencijal: Potencijal
- Sučelje pametnih elemenata: Sučelje pametnih elemenata
- Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
- Potencijal: Periferna skrb (UP): Potencijal: Periferna skrb (UP)
- Periferija: Periferija
- Stupanj zaštite za mjesto ugradnje: min. IP54
- Vrsta proizvoda
Sigurnosni modul
- Tip
AXL SE PSDO4/2 2A
- Broj izlaza maks.
4
- Maks. izlazna struja po kanalu
2 A
- Radni napon
24 V/DC
5 V/DC
- Visina
62.2 mm
- Dužina
62 mm
- Širina
14.9 mm
IP20
- dim.
(D x Š x V) 62 x 14.9 x 62.2 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
120 mA
- Proizvođač-br. dijela
1079231
- Izvedba
modularni
- Montaža
Montaža utikačem (utor za pametni element)
- Dubina
62 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Sigurnosni modul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Sigurnosni modul 24 V/DC, 5 V/DC
Opis
Axioline Smart Elements, digitalni izlazni modul, funkcionalna sigurnost, PROFIsafe, isključivo za spajanje na Phoenix Contact ili Siemens kontrolere, sigurni digitalni izlazi: 2 (2-kanalna konfiguracija), 4 (1-kanalna konfiguracija), 24 V DC, 2 A, tehnika spajanja: 2-žilna, klasa zaštite: IP20
