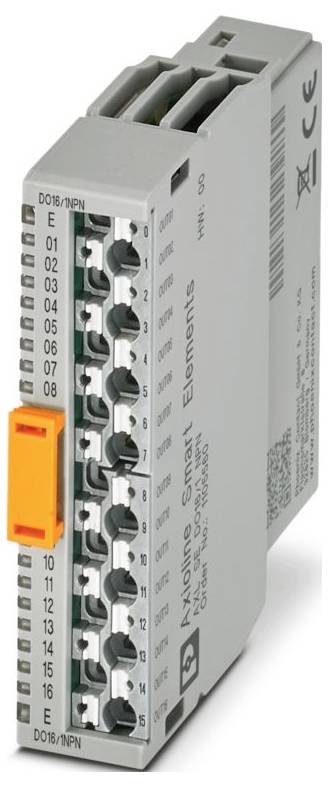

Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitalni modul 24 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (124,99 € / komad)
124,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline Smart Elements
- Dizajn: modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 14,9 mm
- Visina: 62,2 mm
- Dubina: 62 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: Montaža utikačem (utor za pametni element)
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Periferni
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: Pogledajte sustav u koji ugrađujete pametni element.
- Brzina prijenosa: Pogledajte sustav u kojem koristite Smart Element.
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,85 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Izlazni napon: 24 V
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: min. 14 mA (bez priključenih perifernih uređaja)
- Nazivni izlazni napon: 24 V DC
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona | Pogledajte sustav u kojem koristite pametni element; Zaštita od obrnutog polariteta | Paralelna dioda
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Pogledajte informacije o presjecima vodiča u korisničkom priručniku "Axioline Smart Elements". Kod malog presjeka vodiča i velike struje, temperatura priključka može biti do 31 K iznad temperature okoline. Prilikom odabira kabela pridržavajte se njihove dopuštene radne temperature prema IEC-u ili UL-u.
- Broj izlaza: 16 (NPN)
- Oznaka izlaza: Digitalni izlazi
- Digitalno:: Digitalno:
- Napon napajanja: 24 V DC (preko konektora na rubu kartice)
- Izlazni napon u isključenom stanju: min. 23 V (pri UP = 24 V DC)
- Induktivno ograničenje napona isključivanja: 30 V DC ... 55 V DC
- Modul: Modul
- ID kod (hex): nema
- Kanal procesnih podataka: 16 bitova
- Ulazni adresni prostor: 0 bajtova
- Izlazni adresni prostor: 2 bajta
- Zahtjev za podatke parametara: 9 bajtova
- Zahtjev za konfiguracijske podatke: 6 bajtova
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Nazivno induktivno opterećenje: 12 VA (1,2 H, 48 Ω, pri nazivnom naponu)
- Nazivno opterećenje žarulja: 12 W (pri nazivnom naponu)
- Nazivna otporna snaga opterećenja: 12 W (48 Ω, pri nazivnom naponu)
- Otpornost na obrnuti napon kod kratkih impulsa: uvjetno otporna na obrnuti napon do 0,5 A tijekom 1 s
- Ponašanje u slučaju induktivnog preopterećenja: Izlaz se može uništiti
- Zaštita od prekomjerne struje: min. 0,7 A
- Maksimalna izlazna struja po modulu: maks. 6 A (Pazite da se ne prekorači maksimalna dopuštena struja od 6 A!)
- Minimalno opterećenje: 10 kΩ
- Izlazna struja u isključenom stanju: maks. 100 µA
- Frekvencija prebacivanja: maks. 1200 u sekundi (s omskim opterećenjem, minimalna struja opterećenja 50 mA); maks. 1 u sekundi (pri nazivnom induktivnom opterećenju); maks. 16 u sekundi (pri nazivnom opterećenju žarulje)
- Ponašanje preopterećenja: Gašenje s automatskim ponovnim pokretanjem
- Kašnjenje signala: maks. 100 µs (pri uključivanju); maks. 100 µs (pri isključivanju, s minimalnom strujom opterećenja od 50 mA)
- Sučelje pametnih elemenata: Sučelje pametnih elemenata
- Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
- Vrijeme početka do operativne spremnosti:< 500 ms
- Potencijal: Periferna skrb (UP): Potencijal: Periferna skrb (UP)
- Ispitni napon: Napajanje logike / napajanje 24 V (periferni uređaji): 500 V AC, 50 Hz, 1 min
- Ispitni napon: Napajanje logike / funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Periferija: Periferija
- Vrsta proizvoda
Digitalni modul
- Tip
AXL SE DO16/1 NPN
- Broj izlaza maks.
16
- Broj ulaza
0 x
- Broj izlaza
16 x
- Izlazni signal struje
500 mA
- Maks. izlazna struja po kanalu
500 mA
- Izlazni signal, napon
24 V
- Radni napon
24 V/DC
- Visina
62.2 mm
- Dužina
62 mm
- Širina
14.9 mm
IP20
- dim.
(D x Š x V) 62 x 14.9 x 62.2 mm
- Tehnika priključivanja
1 vod
- Priključak
Push-in priključak
- Maks. potrošnja struje
6 A
- Proizvođač-br. dijela
1105560
- Izvedba
modularni
- Montaža
Montaža utikačem (utor za pametni element)
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- Broj tranzistora na izlazu (maks.)
16
- Dubina
62 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitalni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitalni modul 24 V/DC
Opis
Axioline Smart Elements, digitalni izlazni modul, digitalni izlazi: 16 (NPN), 24 V DC, 500 mA, tehnika spajanja: 1-žična, klasa zaštite: IP20
