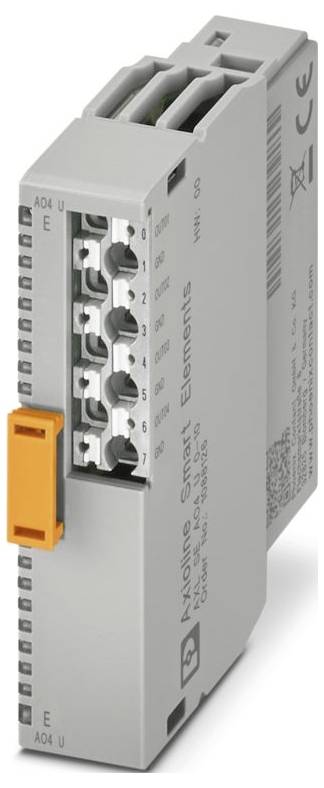

Phoenix Contact AXL SE AO4 U 0-10 1088126 Analogni modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (204,99 € / komad)
204,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline Smart Elements
- Dizajn: modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 14,9 mm
- Visina: 62,2 mm
- Dubina: 62 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: Montaža utikačem (utor za pametni element)
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Periferni
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: Pogledajte sustav u koji ugrađujete pametni element.
- Brzina prijenosa: Pogledajte sustav u kojem koristite Smart Element.
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
- Maksimalni gubitak snage pri nominalnim uvjetima: 2,15 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: min. 30 mA (bez priključenih perifernih uređaja)
- Priključak vodiča: Priključak vodiča
- Zaštitni krug: Zaštita od prenapona | Pogledajte sustav u kojem koristite pametni element; Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Pogledajte informacije o presjecima vodiča u korisničkom priručniku "Axioline Smart Elements".
- Broj izlaza: 4
- Oznaka izlaza: Analogni izlazi
- Izlazni napon signala: 0 V ... 10 V
- Analogni: Analogni:
- Napon napajanja: 24 V DC (preko konektora na rubu kartice)
- Napomena o tehnologiji spajanja: oklopljene, upletene parice
- Maksimalna dopuštena duljina kabela: 250 m
- Opterećenje/Izlaz Napon opterećenja Izlaz:> 2 kΩ
- Modul: Modul
- ID kod (hex): nema
- Kanal procesnih podataka: 64 bita
- Ulazni adresni prostor: 8 bajtova
- Izlazni adresni prostor: 8 bajtova
- Zahtjev za podatke parametara: 15 bajtova
- Zahtjev za konfiguracijske podatke: 7 bajtova
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Formati podataka: Standardizirani prikaz
- Rezolucija D/A pretvarača: 12 bita
- Prikaz izlazne vrijednosti: 16 bitova
- Ažuriranje procesnih podataka: obično 1 ms
- Ispitni napon: 24 V napajanje (periferni uređaji) / Analogni izlazi: 500 V AC, 50 Hz, 1 min
- Ispitni napon: Analogni izlazi / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Sučelje pametnih elemenata: Sučelje pametnih elemenata
- Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
- Vrijeme početka do operativne spremnosti:< 1000 ms
- Potencijal: Periferna skrb (UP): Potencijal: Periferna skrb (UP)
- Ispitni napon: Napajanje logike / napajanje 24 V (periferni uređaji): 500 V AC, 50 Hz, 1 min
- Ispitni napon: Napajanje logike / funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Periferija: Periferija
- Ispitni napon: Napajanje logike / Analogni izlazi: 500 V AC, 50 Hz, 1 min
- Ispitni napon: napajanje 24 V (periferni uređaji) / analogni izlazi: 500 V AC, 50 Hz, 1 min
- Vrsta proizvoda
Analogni modul
- Tip
AXL SE AO4 U 0-10
- Broj analognih izlaza maks.
4
- Broj izlaza maks.
4
- Broj izlaza
4 x
- Radni napon
24 V/DC
- Visina
62.2 mm
- Dužina
62 mm
- Širina
14.9 mm
IP20
- dim.
(D x Š x V) 62 x 14.9 x 62.2 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
95 mA
- Proizvođač-br. dijela
1088126
- Izvedba
modularni
- Montaža
Montaža utikačem (utor za pametni element)
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- Dubina
62 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563342 Phoenix Contact AXL SE AO4 U 0-10 1088126 Analogni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563342 Phoenix Contact AXL SE AO4 U 0-10 1088126 Analogni modul 24 V/DC
Opis
Axioline pametni elementi, analogni izlazni modul, analogni izlazi: 4,0 V ... 10 V, tehnologija spajanja: 2-žilna, klasa zaštite: IP20
