Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Sivi DIN-šinski modularni uređaj za automatizaciju s priključnim stezaljkama i zasebnim priključnim adapterom, prikazan sa strane.

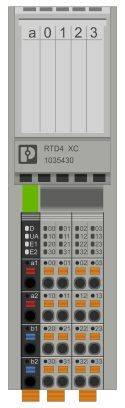

Automatizacijski modul s više numeriranih priključaka za mjerenje temperature. Model 'RTD4 XC 1005430'.

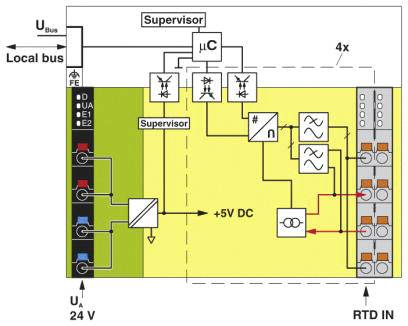

Dijagram sustava nadzora: prikazuje mikrocontroller, lokalnu sabirnicu i pretvorbu DC napona s 24V na 5V.

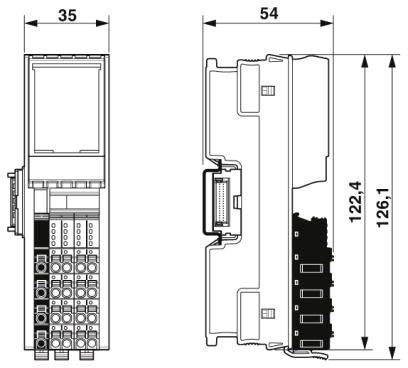

Tehnički nacrt elektroničkog uređaja s dimenzijama. Lijevo: širina 35 mm. Desno: širina 54 mm, visina 126,1 - 126,4 mm.

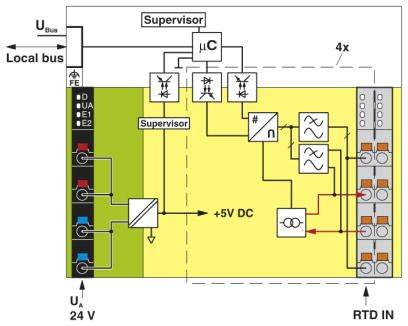

'Blok-dijagram elektroničke upravljačke jedinice sa supervizorskim sustavom, mikrokontrolerom, sabirničkim vezama i indikatorom napona (24V DC).'

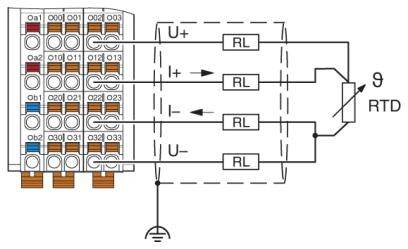

Dijagram električne sheme za mjerenje temperature otporničkim termometrom (RTD), prikazuje raspored priključaka i točke spajanja.

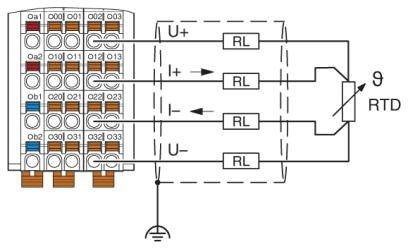

Dijagram žičanog spajanja RTD senzora: Prikazuje priključke U+, I+, I-, U-, vezu vodljive otpornosti (RL) i uzemljenje.

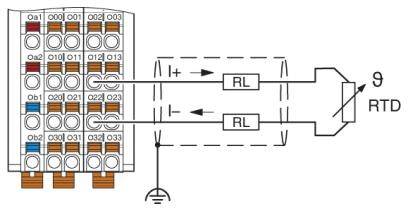

Dijagram ožičenja RTD senzora: Prikazuje priključne stezaljke s oznakama i simbolima za strujne tokove i uzemljenje.

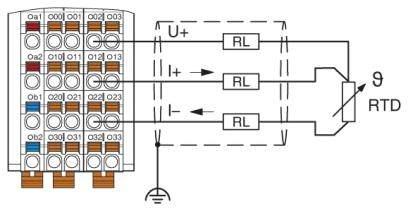

Shema spajanja RTD senzora: Prikazuje priključke U+, I+, I- i otpornike (RL). RTD označen brojem 9. Uzemljenje dolje.
1/9
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,17.11.
Broj
Ukupno (465,00 € / komad)
465,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Opis ulaza: ulazi za otporničke osjetnike temperature
  • Broj ulaza: 4 (za otporničke osjetnike temperature)
  • Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
  • Vrijeme ulaznog filtra: 40 ms
  • Boja: prometno siva A RAL 7042
  • Neto težina: 144 g
  • Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
  • Instalacijski položaj: bilo koji (bez smanjenja temperature)
  • Duljina trake: 8 mm
  • Presjek konduktora kruti min: 0,2 mm²
  • Presjek konduktora kruti maks .: 1,5 mm²
  • Min. Presjek provodnika fleksibilan: 0,2 mm²
  • Maks. Presjek provodnika je fleksibilan: 1,5 mm²
  • Presjek provodnika AWG min: 24
  • Presjek provodnika AWG max: 16
  • Brzina prijenosa: 100 Mbit / s
  • Primljena snaga maks. 700 mW
  • Rezolucija A / D pretvarača: 24 bit
Vrsta proizvoda

I/O modul

Tip

AXL F RTD4 XC 1H

Broj analognih ulaza maks.

4

Broj ulaza maks.

4

min. pogonski napon

19.2 V/DC

Pogonski napon

19.2 - 30 V/DC

Pogonski napon maks.

30 V/DC

Radni napon

5 V/DC

Visina

126.1 mm

Dužina

54 mm

Širina

35 mm

IP20

dim.

(D x Š x V) 54 x 35 x 126.1 mm

Tehnika priključivanja

2, 3, 4 žični

Priključak

Push-in priključak

Maks. potrošnja struje

140 mA

Proizvođač-br. dijela

1035430

Montaža

Montažna šina

Maks. temperatura okoline

+60 °C

Min. temperatura okoline

-25 °C

Logički napon U(L)

5 V/DC

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Opis

Axioline F XC, modul za prikupljanje temperature, analogni ulazi: 4 (za otporne temperaturne senzore), tehnologija povezivanja: 2-, 3-, 4-žica (oklopljena), brzina prijenosa u lokalnoj magistrali: 100 Mbit / s, varijanta ekstremnih uvjeta, klasa zaštite: IP20, uključeno Osnovni modul sabirnice i utikači Axioline F

Ovaj tekst je strojno preveden.
