Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Elektronički komponenti s priključcima i modulima na nosaču, korišteni za industrijske električne spojeve i upravljanja.
'EL2022' stezaljke s dva digitalna izlaza, priključene na 'E1' i 'E2'. LED indikatori pokazuju status: 'E1' uključen, 'E2' isključen.

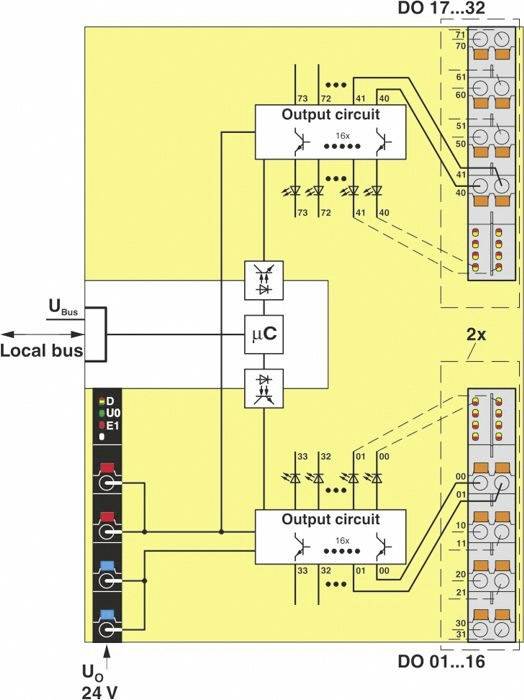

Shematski prikaz prikazuje dva izlazna sklopa, upravljana mikrokontrolerom, spojeni s lokalnom sabirnicom i DO priključcima.

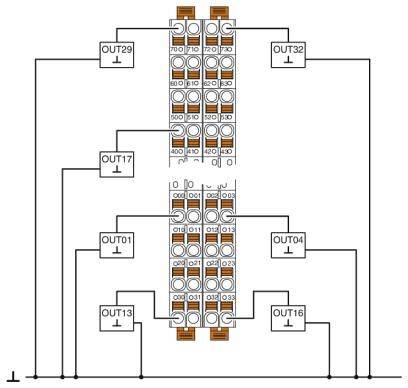

Električni razvodni plan s pet izlaza (OUT01, OUT04, OUT13, OUT16, OUT17) koji preko žičnih vodova vode do centralne kontrolne ploče.
Dvije tehničke skice elektroničkog uređaja, pogled sa strane i pogled sprijeda, s dimenzijama od 35 mm i 54 mm.

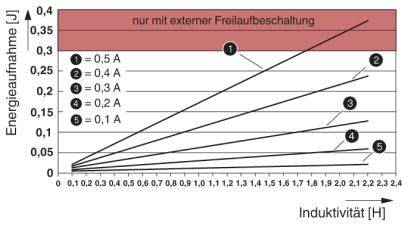

Dijagram prikazuje odnos između energetskog unosa (J) i induktivnosti (H) s pet različitih jakosti struje od 0,1 A do 0,5 A; crveno označeno područje gore s napomenom 'samo uz vanjsko slobodno isključivanje'.

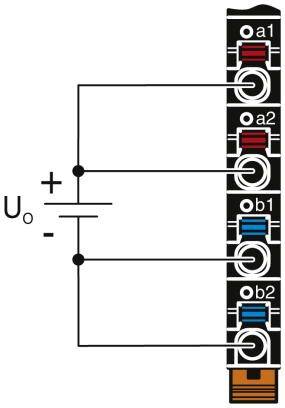

Dijagram električnog strujnog kruga: Dva para LED dioda (a1/a2 i b1/b2) spojenih s naponskim izvorom Uo+.
1/7
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,17.11.
Broj
Ukupno (299,00 € / komad)
299,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
  • Boja: prometno siva A RAL 7042
  • Neto težina: 159 g
  • Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
  • Broj izlaza: 32
  • Instalacijski položaj: bilo koji (bez smanjenja temperature)
  • Duljina trake: 8 mm
  • Stupanj nečistoće: 2
  • Kategorija prenapona: II (EN 61010-2-201 / UL 61010-2-201)
  • Presjek konduktora kruti min: 0,2 mm²
  • Presjek konduktora kruti maks .: 1,5 mm²
  • Min. Presjek provodnika fleksibilan: 0,2 mm²
  • Maks. Presjek provodnika je fleksibilan: 1,5 mm²
  • Presjek provodnika AWG min: 24
  • Presjek provodnika AWG max: 16
  • Brzina prijenosa: 100 Mbit / s
  • Primljena snaga maks. 300 mW
Vrsta proizvoda

I/O modul

Tip

AXL F DO32/1 2H

Broj izlaza maks.

32

Broj izlaza

32 x

Izlazni signal struje

500 mA

Maks. izlazna struja po kanalu

500 mA

min. pogonski napon

19.2 V/DC

Pogonski napon

19.2 - 30 V/DC

Pogonski napon maks.

30 V/DC

Izlazni signal, napon

24 V

Radni napon

5 V/DC

Visina

129.9 mm

Dužina

54 mm

Širina

35 mm

IP20

dim.

(D x Š x V) 54 x 35 x 129.9 mm

Tehnika priključivanja

1 vod

Priključak

Push-in priključak

Maks. potrošnja struje

60 mA

Proizvođač-br. dijela

1004925

Montaža

Montažna šina

Maks. temperatura okoline

+60 °C

Min. temperatura okoline

-25 °C

Logički napon U(L)

5 V/DC

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Opis

32 digitalna izlaza. 24 V DC, 500 mA. Spajanje pokretača u jednožičnoj tehnologiji. Dijagnoza jednog kanala. Minimalno vrijeme ažuriranja manje od 100 µs. Spremljena natpisna pločica uređaja.
