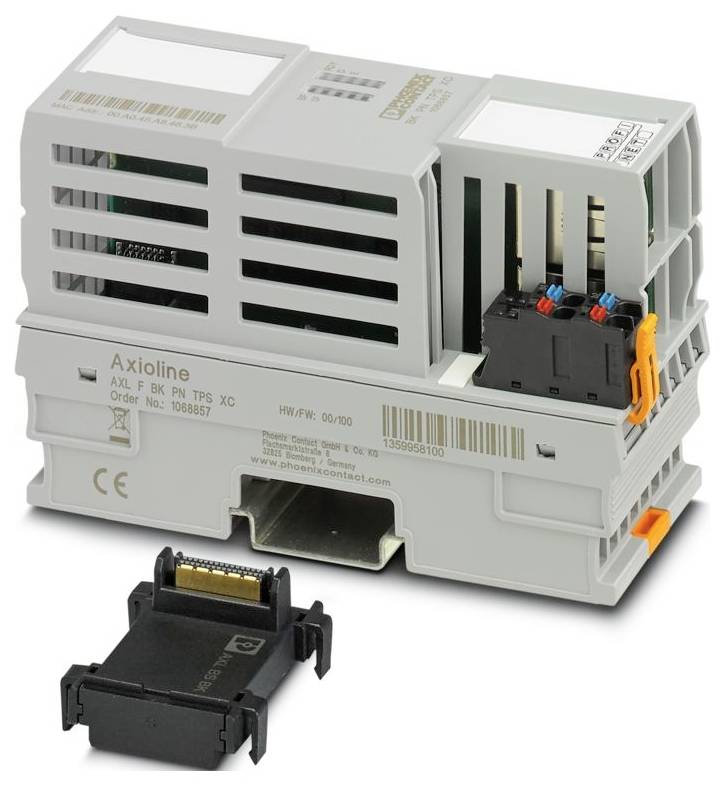

Phoenix Contact AXL F BK PN TPS XC 1068857 Buskoppler 24 V/DC, 5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (685,00 € / komad)
685,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: Axioline F
- Bauform: blockmodular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Širina: 45 mm
- Höhe: 126,93 mm
- Dubina: 75 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C (Standard, Anwendungen mit UL-Zulassung, Einsatz im explosionsgefährdeten Bereich der Zone 2);-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Axioline F-Stecker
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- ATEX: ATEX
- IECEx: IECEx
- Übertragungsgeschwindigkeit: 100 MBit/s
- Kennzeichnung: Class I, Zone 2, AEx ec IIC T4;Class I, Division 2, Groups A, B, C, D, T4;Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 6,55 W
- Prüfdauer: 21 Tage
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Lieferumfang: inklusive Bussockelmodul und Axioline F-Stecker
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Zertifikat: , 2021122309114456
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 690 mA (2,0 A an UBus, UL = 24 V)
- Leiteranschluss: Leiteranschluss
- Temperatur: 25 °C ±1 K
- Schutzbeschaltung: Überspannungsschutz | elektronisch;Verpolschutz | elektronisch
- UKEX: UKEX
- Unterstützte Protokolle: PROFINET;TFTP;PTCP;LLDP;SNMP;MRP;DCP;DDI;BootP (BootP nur zur Durchführung von Firmware-Updates)
- Übertragungsphysik: Ethernet in RJ45-Twisted-Pair
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
- Spezifikation: Version 2.3
- Device ID: 1000hex
- Vendor ID: 00B0hex
- Besondere Eigenschaften: Extreme Conditions-Variante
- CCC / China-Ex: CCC / China-Ex
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Versorgungsspannung: 5 V DC (über Bussockelmodul)
- Gerätefunktion: PROFINET-Device
- PROFINET: PROFINET
- Conformance Class: Conformance Class C
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Systemgrenzen: Systemgrenzen
- Anzahl der unterstützten Teilnehmer: max. 63 (pro Station)
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Anzahl der anschließbaren Lokalbus-Teilnehmer: max. 63
- Axioline F-Lokalbus: Axioline F-Lokalbus
- Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
- Axioline F-Stecker: Axioline F-Stecker
- Prüfung (Schadgas): Prüfung (Schadgas)
- Prüfnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Luftfeuchtigkeit (relativ): 75 % ±3 %
- Volumenkonzentration H2S (Schwefelwasserstoff): 50 ppb
- Volumenkonzentration NO2 (Stickstoffdioxid): 1250 ppb
- Volumenkonzentration Cl2 (Chlor): 10 ppb
- Volumenkonzentration SO2 (Schwefeldioxid): 300 ppb
- Stromversorgung: max. 2 A
- Prüfspannung: 24-V-Einspeisung der Logikspannung (UL) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Service: Service
- Potenziale: Einspeisung der Logikspannung UL (aus UL wird die Versorgung des Axioline F-Lokalbusses UBus erzeugt): Potenziale: Einspeisung der Logikspannung UL (aus UL wird die Versorgung des Axioline F-Lokalbusses UBus erzeugt)
- Prüfspannung: PROFINET-Schnittstelle 1 / PROFINET-Schnittstelle 2: 1500 V AC, 50 Hz, 1 min
- Prüfspannung: PROFINET-Schnittstelle 1 / 24-V-Einspeisung der Logikspannung (UL): 1500 V AC, 50 Hz, 1 min
- Prüfspannung: PROFINET-Schnittstelle 1 / Funktionserde: 1500 V AC, 50 Hz, 1 min
- Prüfspannung: PROFINET-Schnittstelle 2 / 24-V-Einspeisung der Logikspannung (UL): 1500 V AC, 50 Hz, 1 min
- Prüfspannung: PROFINET-Schnittstelle 2 / Funktionserde: 1500 V AC, 50 Hz, 1 min
- Vrsta proizvoda
Buskoppler
- Tip
AXL F BK PN TPS XC
- Broj Inline stezaljki koje se mogu dodavati
63
- Radni napon
24 V/DC
5 V/DC
- Visina
126.93 mm
- Dužina
75 mm
- Širina
45 mm
IP20
- dim.
(D x Š x V) 75 x 45 x 126.93 mm
- Tehnika priključivanja
Push-in priključak
- Priključak
Push-in priključak
- Maks. potrošnja struje
690 mA
- Proizvođač-br. dijela
1068857
- Izvedba
blockmodular
- Montaža
Tragschienenmontage
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Logički napon U(L)
24 V/DC
- Dubina
74.25 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 Buskoppler 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 Buskoppler 24 V/DC, 5 V/DC
Opis
Axioline F, Buskoppler, PROFINET, RJ45-Buchse, Extreme Conditions-Variante, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Stecker
