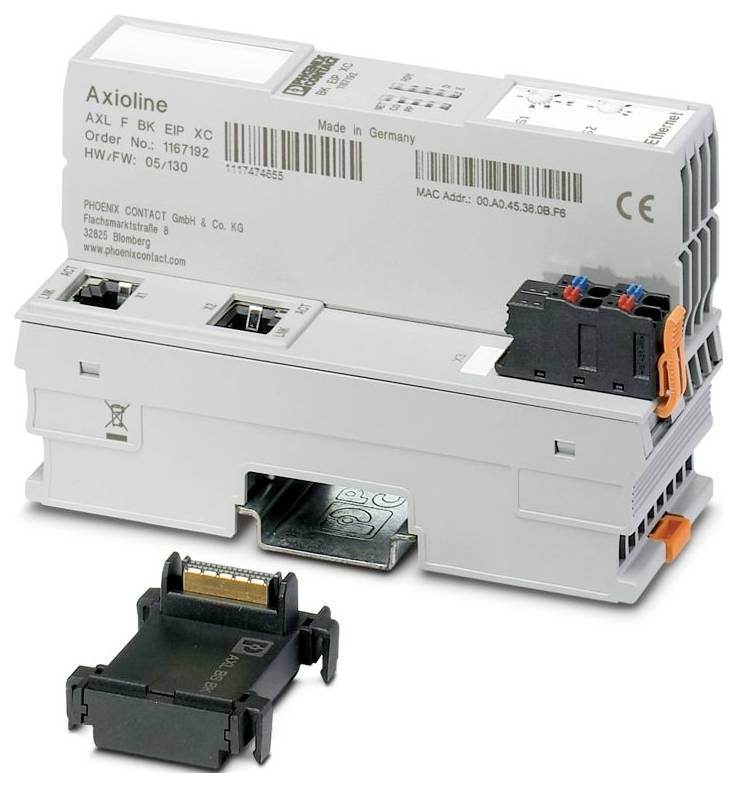

Phoenix Contact AXL F BK EIP XC 1167192 spojnica sabirnice 24 V/DC, 5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (795,00 € / komad)
795,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: Axioline F
- Dizajn: blokovski modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 45 mm
- Visina: 126,1 mm
- Dubina: 74 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C (standardno, primjene s UL odobrenjem, upotreba u potencijalno eksplozivnim atmosferama Zone 2 | Položaj montaže: montaža na zid na horizontalnu montažnu šinu); -25 °C ... 55 °C (standardno, primjene s UL odobrenjem, upotreba u potencijalno eksplozivnim atmosferama Zone 2 | položaj ugradnje: bilo koji); -40 °C ... 70 °C (Produženo, vidi poglavlje "Uspješno testirano: Upotreba u ekstremnim uvjetima okoline" u podatkovnom listu.)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka konektora: Axioline F-konektor
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji (imajte na umu smanjenje nazivne temperature)
- ATEX: ATEX
- IECEx: IECEx
- Brzina prijenosa: 100 Mbps
- Označavanje: Klasa I, Zona 2, AEx ec IIC T4; Klasa I, Divizija 2, Grupe A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage pri nominalnim uvjetima: 4 W
- Trajanje testiranja: 21 dan
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Opseg isporuke: uključujući modul sabirničke utičnice i Axioline F-konektor
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Certifikat: , 2021122309114456
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 583 mA (2,0 A na UBus, UL = 24 V, primjene s UL odobrenjem, upotreba u potencijalno eksplozivnim atmosferama Zone 2); maks. 670 mA (2,5 A na UBus, UL = 24 V)
- Priključak vodiča: Priključak vodiča
- Temperatura: 25 °C ± 1 K
- Zaštitni sklop: Zaštita od prenapona | elektronička; Zaštita od obrnutog polariteta | elektronička
- UKEX: UKEX
- Podržani protokoli: EtherNet/IP™; SNMP; HTTP; TFTP; FTP; BootP; DHCP; DCP; DLR
- Fizika prijenosa: Ethernet u RJ45 upredenoj parici
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline F: Sustav i instalacija".
- Posebne značajke: Varijanta za ekstremne uvjete
- CCC / Kina Ex: CCC / Kina Ex
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Napon napajanja: 5 V DC (preko modula sabirničke utičnice)
- EtherNet/IP™: EtherNet/IP™
- UL Ex, SAD / Kanada: UL Ex, SAD / Kanada
- Granice sustava: Granice sustava
- Broj podržanih sudionika: maks. 63 (po stanici)
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Broj sudionika lokalnog autobusa koji se mogu povezati: maks. 63
- Lokalni autobus Axioline F: Lokalni autobus Axioline F
- Potencijal: Opskrba lokalne sabirnice Axioline F (UBus): Potencijal: Opskrba lokalne sabirnice Axioline F (UBus)
- Axioline F-priključak: Axioline F-priključak
- Ispitivanje (toksični plin): Ispitivanje (toksični plin)
- Ispitni standard: ISA-71.04-2013 G3 Grupa za teške uvjete A; IEC 60068-2-60:2015 Metoda 4
- Relativna vlažnost: 75% ± 3%
- Volumenska koncentracija H2S (vodikov sulfid): 50 ppb
- Volumenska koncentracija NO2 (dušikov dioksid): 1250 ppb
- Volumenska koncentracija Cl2 (klora): 10 ppb
- Volumenska koncentracija SO2 (sumporov dioksid): 300 ppb
- Ispitni napon: Ethernet sučelje 1 / Ethernet sučelje 2: 1500 V AC, 50 Hz, 1 min
- Ispitni napon: Ethernet sučelje 1 / Funkcionalno uzemljenje: 1500 V AC, 50 Hz, 1 min
- Ispitni napon: Ethernet sučelje 2 / Funkcionalno uzemljenje: 1500 V AC, 50 Hz, 1 min
- Napajanje: maks. 2,5 A; maks. 2 A (Primjene s UL odobrenjem, upotreba u potencijalno eksplozivnoj atmosferi Zone 2)
- Ispitni napon: Ethernet sučelje 1 / 24 V Napajanje logičkog napona (UL): 1500 V AC, 50 Hz, 1 min
- Ispitni napon: Ethernet sučelje 2 / 24 V logičko napajanje (UL): 1500 V AC, 50 Hz, 1 min
- Ispitni napon: 24 V logičkog napona (UL) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Usluga: Usluga
- Potencijali: Ulaz logičkog napona UL (iz UL se generira napajanje lokalne sabirnice Axioline F UBus): Potencijali: Ulaz logičkog napona UL (iz UL se generira napajanje lokalne sabirnice Axioline F UBus)
- Vrsta proizvoda
spojnica sabirnice
- Tip
AXL F BK EIP XC
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
74 mm
- Širina
45 mm
IP20
- dim.
(D x Š x V) 74 x 45 x 126.1 mm
- Priključak
Push-in priključak
- Maks. potrošnja struje
670 mA
- Proizvođač-br. dijela
1167192
- Izvedba
blok modularni
- Montaža
montažne šine
- Dubina
74.25 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565410 Phoenix Contact AXL F BK EIP XC 1167192 spojnica sabirnice 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3565410 Phoenix Contact AXL F BK EIP XC 1167192 spojnica sabirnice 24 V/DC, 5 V/DC
Opis
Axioline F, spojnik sabirnice, EtherNet/IP™, RJ45 utičnica, varijanta za ekstremne uvjete, brzina prijenosa lokalne sabirnice: 100 Mbit/s, klasa zaštite: IP20, uključujući modul sabirničke utičnice i Axioline F konektor
