Elektromehanika Prekidači & tipke Snažni prekidači Zaštitna sklopka

Phoenix Contact 2909910 PTCB E1 24DC/8A NO zaštitni prekidač 1 zatvarač 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:

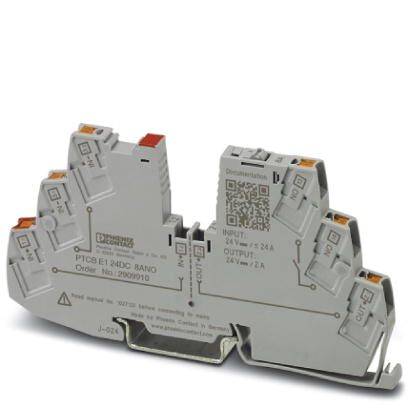

Sivi električni komponenent sa stranim stezaljkama, vjerojatno sigurnosni modul tvrtke Phoenix Contact.
Slika slična
Sivi električni komponenent sa stranim stezaljkama, vjerojatno sigurnosni modul tvrtke Phoenix Contact.
Uski, sivi kontrolni element povezan s nekoliko obojanih žica. Vidljivi narančasti prekidači označeni su natpisima 'F1', 'F2', 'BA'.

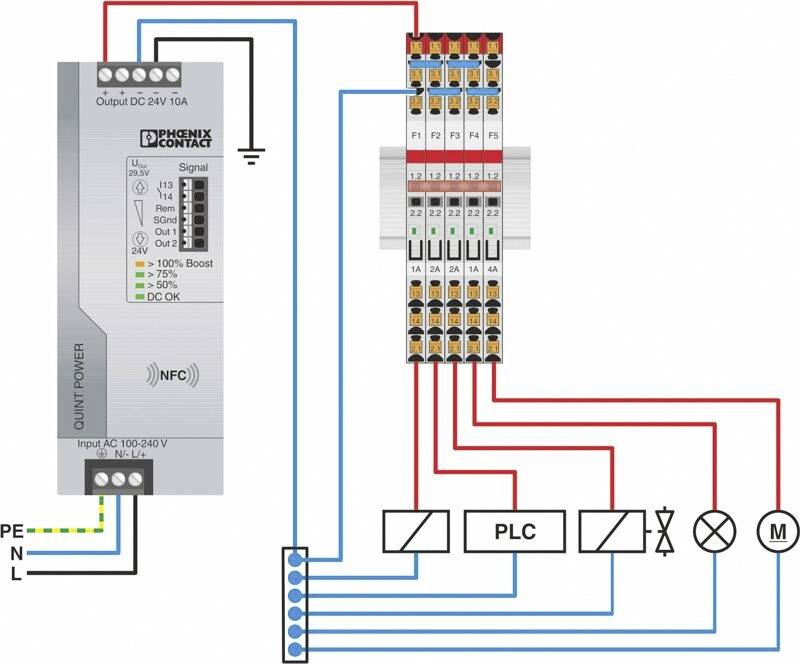

Elektrotehnički dijagram sa shemom napajanja, ožičenjem prema osiguračima i PLC-om. Prikazuje povezivanja i tok strujnog kruga.
Vertikalni niz obojenih simbola i brojeva koji vjerojatno predstavljaju električne ili tehničke komponente na dijagramu.

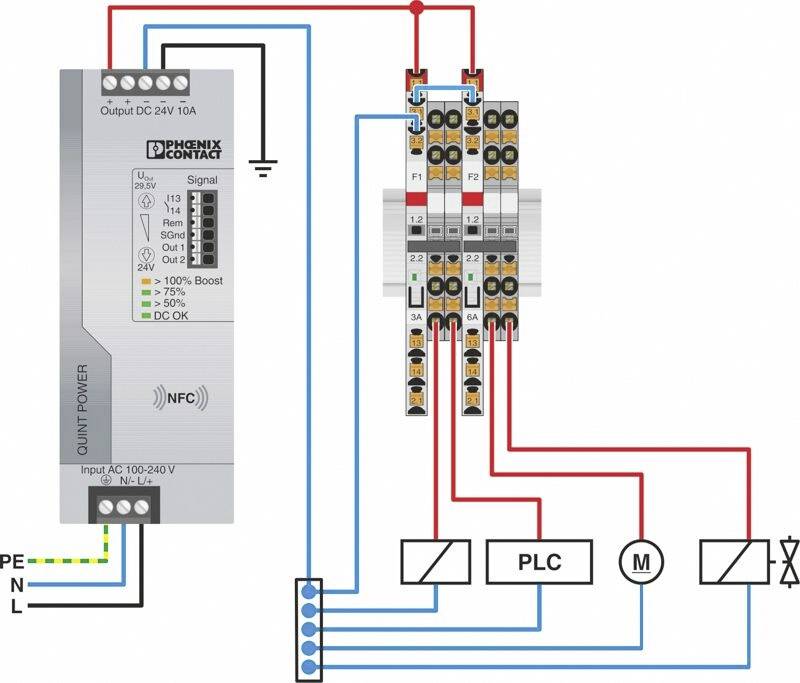

'Električna shema sustava: istosmjerni napajač, PLC, motor i osigurači povezani kabelima. Glavna linija i uzemljenje naznačeni.'

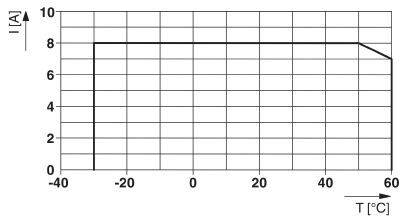

Dijagram prikazuje struju I[A] u odnosu na temperaturu T[°C]. Konstantnih 8A od -40°C do 50°C, zatim pad pri 60°C.

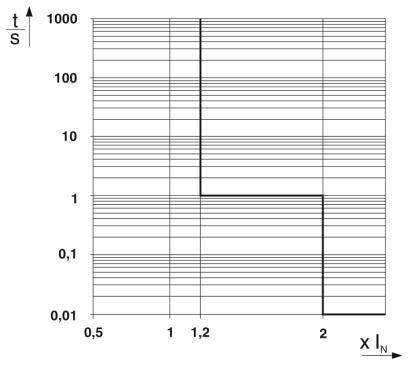

Dijagram s logaritamskom skalom prikazuje t/S u odnosu na X In. Dvije okomite linije na X In 1,2 i 2 označavaju točke skoka.

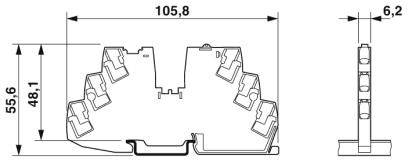

Tehnički crtež vijčanog postolja s mjerama: širina 105,8 mm, visina 55,6 mm, bočni pogled širine 6,2 mm.
Dijagram prikazuje jakost struje (I[A]) u odnosu na temperaturu (T[°C]). Struja ostaje konstantna na 24 A od -20°C do 40°C, a zatim pada na 18 A pri 60°C.
1/9
Slika slična
Vrsta proizvoda
zaštitni prekidač
Izvedba
Elektronski osigurač sklopa
Priključak
Push-In stezaljka
Vrsta kontakta
1 zatvarač
Boja
prometno siva
Tehnički list (PDF)
European union
Phoenix Contact
Dostava sri, 14.10.

3960 kom. - zaliha Njemačka

Broj

Ukupno (43,99 € / komad)
49,99 €
-12 %
43,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Tehnički podaci

  • Klasa zapaljivosti prema UL 94: V-0
  • Vrsta montaže: nosač za montažu: 35 mm
  • Broj polova: 1
  • Razred zaštite: III
  • Dizajn: Jednodijelni modul za montažu šine
  • Vrsta osigurača: elektronički
  • Nazivni impulsni napon: 0,5 kV
  • Radni napon: 18 V DC ... Napajanje 30 V / DC.
  • Nazivni napon: 24 V DC
  • Nazivna struja IN: 24 A DC (ukupni ulaz struje)
  • Element koji nije siguran: 15 A DC
  • učinkovitost:>99%
  • Mirna struja I0: tip 12 mA
  • Gubitak snage: obično 0,3 W (u praznom hodu)
  • Vrijeme čekanja nakon isključivanja kanala: 5 s (u slučaju preopterećenja / kratkog spoja)
  • Smanjenje temperature: 21 A (ukupna struja na 60 ° C)
  • Vrsta izdanja: E (elektronički)
  • Potrebno je prethodno osigurače: nije potreban, integrirani sigurnosni element
  • Dielektrična čvrstoća: max. 35 V DC (krug opterećenja)
  • Pad napona: 0,13 V (pri 8 A)
  • Krug vremenskog opterećenja isključivanja: ≤ 10 ms (u slučaju kratkog spoja>2,0 IN)
  • Presjek konduktora kruti: 0,2 mm² ... 4 mm²
  • Presjek provodnika AWG: 24 ... 14
  • Presjek provodnika fleksibilan m. Ferrule w. Plastični rukav: 0,2 mm² ... 2,5 mm²
  • Presjek provodnika fleksibilan m. Završna čahura bez plastične čahure: 0,2 mm² ... 2,5 mm²
  • Radni napon DC: 0 V DC ... Napajanje 30 V / DC.
  • Radna struja istosmjerne struje: 100 mA DC
Vrsta proizvoda

zaštitni prekidač

Izvedba

Elektronski osigurač sklopa

Priključak

Push-In stezaljka

Vrsta kontakta

1 zatvarač

Boja

prometno siva

Min. temperatura

+60 °C

Maks. temperatura

-30 °C

IP20

Dužina

55.6 mm

Širina

6.2 mm

Visina

105.8 mm

Sadržaj

1 St.

Tip

PTCB E1 24DC/8A NO

dim.

(D x Š x V) 55.6 x 6.2 x 105.8 mm

UKCA

da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Vrsta proizvoda

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.

2140963


zaštitni prekidač
Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.

2140966


zaštitni prekidač
Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

2140974


zaštitni prekidač
Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

2141027


zaštitni prekidač
Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaštitni prekidač 1 zatvarač 1 St.

2141029


zaštitni prekidač
Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaštitni prekidač 1 zatvarač 1 St.

2141036


zaštitni prekidač
Phoenix Contact 0700040 TCP 40/DC32V zaštitni prekidač 1 St.
Phoenix Contact 0700040 TCP 40/DC32V zaštitni prekidač 1 St.

2208744


zaštitni prekidač
Phoenix Contact 0712107 TCP 0,1A zaštitni prekidač 1 St.
Phoenix Contact 0712107 TCP 0,1A zaštitni prekidač 1 St.

2208745


zaštitni prekidač
Phoenix Contact 0903029 EC-E1 8A zaštitni prekidač 1 St.
Phoenix Contact 0903029 EC-E1 8A zaštitni prekidač 1 St.

2208883


zaštitni prekidač
Phoenix Contact 0903045 EC-E 4A DC24V zaštitni prekidač 1 St.
Phoenix Contact 0903045 EC-E 4A DC24V zaštitni prekidač 1 St.

2208884


zaštitni prekidač

Dokumenti i preuzimanja

Podatkovna tablica

European union

Podatkovna tablica 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO zaštitni prekidač 1 zatvarač 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO zaštitni prekidač 1 zatvarač 1 St.

Opis

Aplikacije je jednostavno za postavljanje, jer se one mogu spojiti na CLIPLINE čitav raspon terminalnih blokova. Izgradite individualno za odgovarajuću zaštitu, točno prema vašim potrebama.

Ovaj tekst je strojno preveden.

Opis

Aplikacije je jednostavno za postavljanje, jer se one mogu spojiti na CLIPLINE čitav raspon terminalnih blokova. Izgradite individualno za odgovarajuću zaštitu, točno prema vašim potrebama.

Ovaj tekst je strojno preveden.
