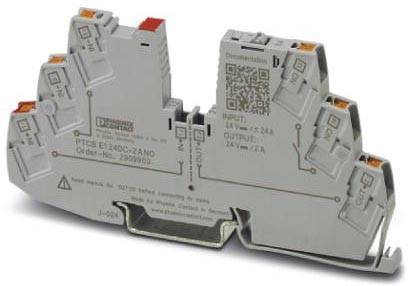

Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaštitni prekidač 1 zatvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
zaštitni prekidač
Izvedba
Elektronski osigurač sklopa
Priključak
Push-In stezaljka
Vrsta kontakta
1 zatvarač
Boja
prometno siva
Tehnički list (PDF)
Broj
Ukupno (43,99 € / komad)
43,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Klasa zapaljivosti prema UL 94: V-0
- Vrsta montaže: nosač za montažu: 35 mm
- Broj polova: 1
- Razred zaštite: III
- Dizajn: Jednodijelni modul za montažu šine
- Vrsta osigurača: elektronički
- Nazivni impulsni napon: 0,5 kV
- Radni napon: 18 V DC ... Napajanje 30 V / DC.
- Nazivni napon: 24 V DC
- Nazivna struja IN: 24 A DC (ukupni ulaz struje)
- Element koji nije siguran: 4 A DC
- učinkovitost:>99%
- Mirna struja I0: tip 12 mA
- Gubitak snage: obično 0,3 W (u praznom hodu)
- Vrijeme čekanja nakon isključivanja kanala: 5 s (u slučaju preopterećenja / kratkog spoja)

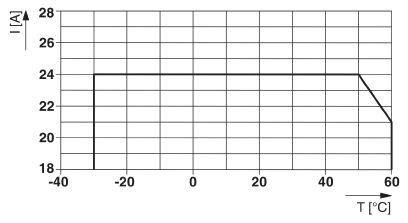

- Smanjenje temperature: 21 A (ukupna struja na 60 ° C)
- Vrsta izdanja: E (elektronički)
- Potrebno je unaprijed osigurati: nije potreban, integrirani sigurnosni element
- Dielektrična čvrstoća: max. 35 V DC (krug opterećenja)
- Pad napona: 0,06 V (pri 2 A)

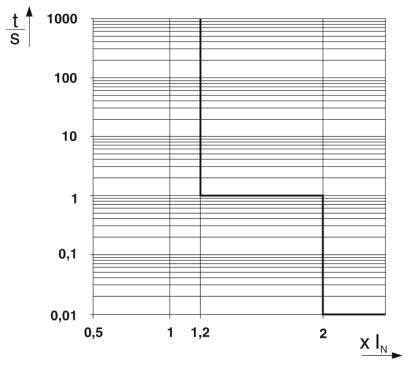

- Krug vremenskog opterećenja isključivanja: ≤ 10 ms (u slučaju kratkog spoja>2,0 IN)
- Presjek konduktora kruti: 0,2 mm² ... 4 mm²
- Presjek provodnika AWG: 24 ... 14
- Presjek provodnika fleksibilan m. Ferrule m. Plastični rukav: 0,2 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan m. Završna čahura bez plastične čahure: 0,2 mm² ... 2,5 mm²
- Radni napon DC: 0 V DC ... Napajanje 30 V / DC.
- Radna struja istosmjerne struje: 100 mA DC
- Vrsta proizvoda
zaštitni prekidač
- Izvedba
Elektronski osigurač sklopa
- Priključak
Push-In stezaljka
- Vrsta kontakta
1 zatvarač
- Boja
prometno siva
- Min. temperatura
+60 °C
- Maks. temperatura
-30 °C
IP20

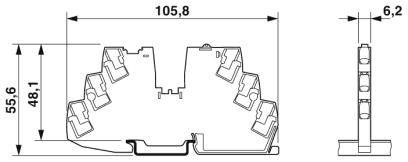

- Dužina
55.6 mm
- Širina
6.2 mm
- Visina
105.8 mm
- Sadržaj
1 St.
- Tip
PTCB E1 24DC/2A NO
- dim.
(D x Š x V) 55.6 x 6.2 x 105.8 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaštitni prekidač 1 zatvarač 1 St.
Podatkovna tablica 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaštitni prekidač 1 zatvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaštitni prekidač 1 zatvarač 1 St.
Opis

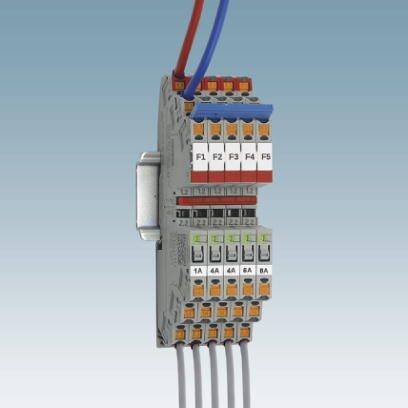

Aplikacije je lako podesiti jer se mogu spojiti na CLIPLINE čitav raspon terminalnih blokova. Izgradite individualno za odgovarajuću zaštitu, točno u skladu s vašim zahtjevima.
