Name: Phoenix Contact 2909577 DIN-napajanje (DIN-letva) 24 V 3.8 A 90 W Content 1 St.
Brand: Phoenix Contact
SKU: 2141030
Availability: BackOrder

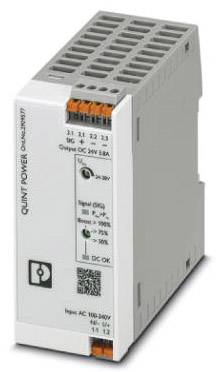

Industrijski mrežni napajač u sivom kućištu, naziv proizvoda 'QUINT POWER', navodi ulazni napon AC 100-240V i izlazni napon DC 24V 1.3A.

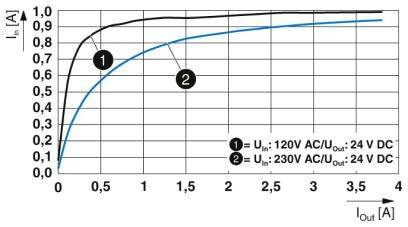

Dijagram prikazuje ulaznu struju (I_in) u odnosu na izlaznu struju (I_out) za 120V AC i 230V AC s 24V DC, dvije krivulje, brojevi 1 i 2, rastući trendovi.

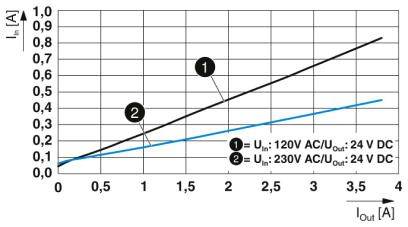

'Dijagram: Ulazna struja (I_in u A) odgovara izlaznoj struji (I_out u A) pri dvije napetosti. Linija 1: 120V AC/24V DC; Linija 2: 230V AC/24V DC.'

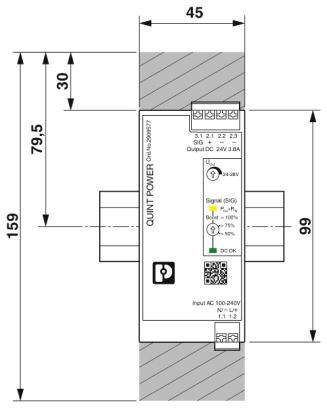

Električni uređaj nazvan 'QUINT POWER', prikazan s dimenzijama. Vidljive su signalne indikatorske lampice i detalji ulaza i izlaza.

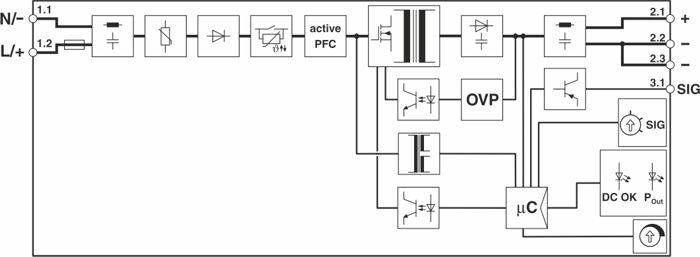

Shema strujnog kruga s aktivnom kompenzacijom faktora snage (PFC), zaštitom od prenapona (OVP) i mikrokontrolerom (µC), prikazuje signal i istosmjerne izlaze.

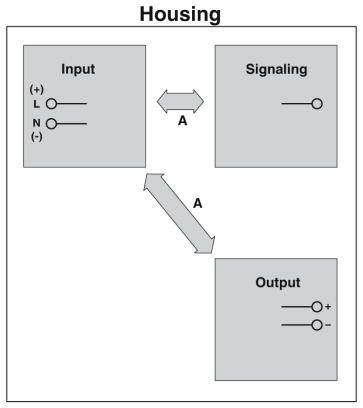

'Dijagram tehničke kutije s tri odjeljka: Ulaz (Input), Obrada signala (Signaling) i Izlaz (Output), međusobno povezani strelicama.'

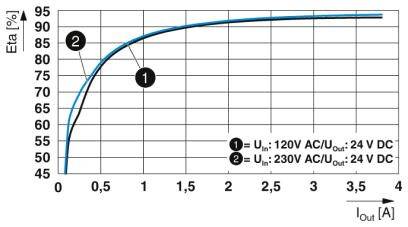

Dijagram prikazuje krivulje učinkovitosti napajanja. Linija 1: Ulaz 120V AC, Izlaz 24V DC. Linija 2: Ulaz 230V AC, Izlaz 24V DC. Učinkovitost raste sa strujom opterećenja.

1/7

Slika slična

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (154,99 € / komad)

154,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 300 V / AC 30 s
Duljina uklanjanja: 10 mm
Trenutna potrošnja: 1 A (100 V / AC), 0,83 A (120 V / AC), 0,46 A (230 V / AC), 0,44 A (240 V / AC)
Nominalna potrošnja energije: 104 VA

Izvedba: Montaža šine

Izlazni napon, nominalni: AC 100 V - 240 V; DC 140 V - 300 V

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 100 V/AC

Izlazni napon: 24 V/DC

Ulazni napon: 100 V / AC - 240 V/AC

Ulazni napon (maks.): 240 V/AC

Izlazna struja maks.: 3.8 A

Izlazna struja (maks.) - zaobljena: 3.8 A

: 90 W

Tip izlaza (napajanje): podesivi

Faze: 1

Izlazni napon (nom.): 24 V

Priključak: Push-In stezaljka

dim.: (D x Š x V) 90 x 45 x 106 mm

Težina: 0.296 kg

Izlazni napon (max.): 24 V/DC

Izlazni napon (min.): 24 V

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 2909577

Sadržaj: 1 St.

MTBF: 1272000 h

Određene značajke napajanja: podesivi izlazni napon

Širina: 45 mm

Visina: 106 mm

Dužina: 90 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/1AC/24DC/3.8/PT

Stupanj učinkovitosti: 93.7 %

UKCA: da
