Name: Phoenix Contact 2909576 DIN-napajanje (DIN-letva) 24 V 2.5 A 60 W Content 1 St.
Brand: Phoenix Contact
SKU: 2141050
Availability: BackOrder

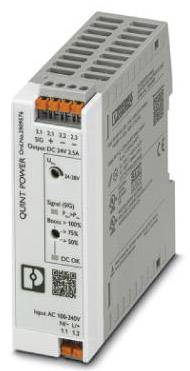

Elektronički sklop 'QUINT POWER', napajanje od Phoenix Contacta, prikazuje ulaze i izlaze lijevo te tehničke specifikacije desno.

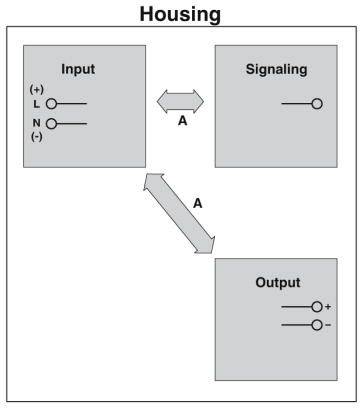

Shema spajanja s tri komponente: 'Ulaz' sa L, N, (-), 'Signalizacija' s jednom točkom, i 'Izlaz' sa +, -. Dvije strelice prikazuju međusobne povezanosti.

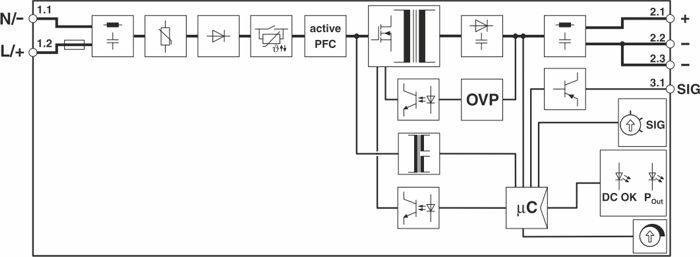

Elektrotehnička shema napajanja s aktivnom kompenzacijom faktora snage (PFC), zaštitom od prenapona (OVP) i mikrokontrolerom (µC).

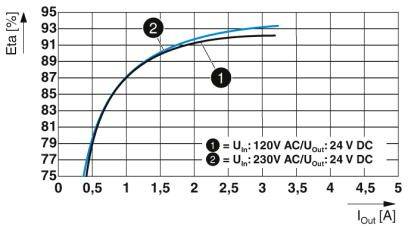

Dijagram prikazuje krivulju stupnja iskoristivosti napajanja. X-os: Izlazna struja 'I_out [A]'. Y-os: Stupanj iskoristivosti 'Eta [%]'. Dvije krivulje, 1: U_in 120V, 2: U_in 230V.

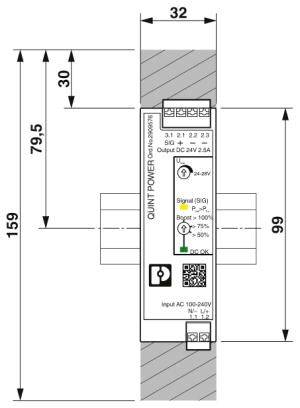

Mrežni napajalni modul dimenzija 32 x 159 mm, ulaz AC 100-240V, izlaz DC 24V 2,5A, ugrađen u kućište.

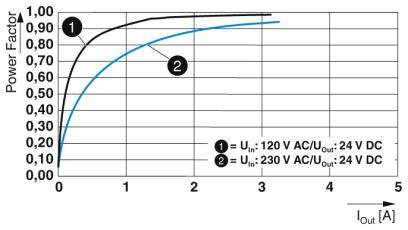

Dijagram koji prikazuje faktor snage u ovisnosti o izlaznoj struji (Iout u A). Usporedba ulaznog napona od 120V (linija 1) i 230V (linija 2).

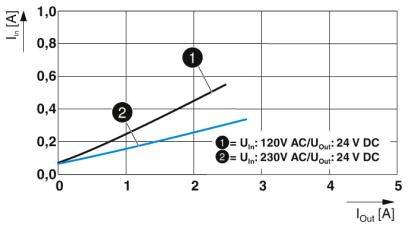

Dijagram prikazuje dva linijska tijeka na I-in prema I-out dijagramu. Linija 1: 120V AC, Linija 2: 230V AC, obje pri 24V DC izlazu.

1/7

Slika slična

Tehnički list (PDF)

Dostava sri,28.10.

Broj

kom. - zaliha Njemačka

Ukupno (104,99 € / komad)

104,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 300 V / AC 30 s
Duljina uklanjanja: 10 mm
Trenutna potrošnja: 0,85 A (100 V / AC), 0,7 A (120 V / AC), 0,39 A (230 V / AC), 0,37 A (240 V / AC)
Nominalna potrošnja energije: 71 VA

Izvedba: Montaža šine

Izlazni napon, nominalni: AC 100-240V

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 100 V/AC

Izlazni napon: 24 V/DC

Ulazni napon: 100 V / AC - 240 V/AC

Ulazni napon (maks.): 240 V/AC

Izlazna struja maks.: 2.5 A

Izlazna struja (maks.) - zaobljena: 2.5 A

: 60 W

Tip izlaza (napajanje): podesivi

Faze: 1

Izlazni napon (nom.): 24 V

Priključak: Push-In stezaljka

dim.: (D x Š x V) 90 x 32 x 106 mm

Težina: 0.244 kg

Izlazni napon (max.): 24 V/DC

Izlazni napon (min.): 24 V

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 2909576

Sadržaj: 1 St.

MTBF: 1347000 h

Određene značajke napajanja: podesivi izlazni napon

Širina: 32 mm

Visina: 106 mm

Dužina: 90 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/1AC/24DC/2.5/PT

Stupanj učinkovitosti: 92.6 %

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Snaga

Priključak

Ulazni napon (maks.)

Izlazni napon (nom.)

Izlazni napon

Tip izlaza (napajanje)

Izlazni napon, nominalni

Izlazna struja (maks.) - zaobljena

Ulazni napon (min.)

Phoenix Contact 2320911 DIN-napajanje (DIN-letva) 24 V 10 A 240 W Content 1 St.

Kataloški br.:2209722

Dostava sri,28.10.

Conrad Electronic

240 W

priključni vijčani spoj

264 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

10 A

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

459,00 €^*

Phoenix Contact 2902646 DIN-napajanje (DIN-letva) 10 A 50 W Content 1 St.

Kataloški br.:2225461

Dostava sri,28.10.

Conrad Electronic

50 W

vijak

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

Phoenix Contact 2902994 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 24 V 3.75 A 90 W Content 1 St.

Kataloški br.:2225477

Dostava sri,28.10.

Conrad Electronic

90 W

vijak

264 V/AC

24 V

24 V/DC

fiksni napon

100-240 V/AC

3.75 A

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Phoenix Contact 2902995 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 48 V 1.25 A 60 W Content 1 St.

Kataloški br.:2140996

Dostava sri,28.10.

Conrad Electronic

60 W

vijak

264 V/AC

48 V

48 V/DC

fiksni napon

100-240 V/AC

1.25 A

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

73,99 €^*

Phoenix Contact 2903002 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 15 V 6.67 A 100 W Content 1 St.

Kataloški br.:2141057

Dostava sri,28.10.

Conrad Electronic

100 W

vijak

264 V/AC

15 V

15 V/DC

fiksni napon

100-240 V/AC

6.67 A

85 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Phoenix Contact 2903144 DIN-napajanje (DIN-letva) 24 V 5 A 120 W Content 1 St.

Kataloški br.:2225478

Dostava sri,28.10.

Conrad Electronic

120 W

Push-In stezaljka

240 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

5 A

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

194,99 €^*

Phoenix Contact 2903145 DIN-napajanje (DIN-letva) 24 V 10 A 240 W Content 1 St.

Kataloški br.:2225479

Dostava sri,28.10.

Conrad Electronic

240 W

Push-In stezaljka

240 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

10 A

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

Phoenix Contact 2903147 DIN-napajanje (DIN-letva) 24 V 3 A 72 W Content 1 St.

Kataloški br.:2225480

Dostava sri,28.10.

Conrad Electronic

72 W

Push-In stezaljka

240 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

3 A

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

Phoenix Contact 2903156 DIN-napajanje (DIN-letva) 40 A 960 W Content 1 St.

Kataloški br.:2225481

Dostava sri,28.10.

Conrad Electronic

960 W

Push-In stezaljka

500 V/AC

24 V/DC

podesivi

400 - 500 V/AC

40 A

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

499,00 €^*

Phoenix Contact 2903157 DIN-napajanje (DIN-letva) 12 V 5 A 60 W Content 1 St.

Kataloški br.:2225482

Dostava sri,28.10.

Conrad Electronic

60 W

Push-In stezaljka

240 V/AC

12 V

12 V/DC

podesivi

100-240 V/AC

5 A

100 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2141050 Phoenix Contact 2909576 DIN-napajanje (DIN-letva) 24 V 2.5 A 60 W Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2141050 Phoenix Contact 2909576 DIN-napajanje (DIN-letva) 24 V 2.5 A 60 W Content 1 St.

Opis

Započnite velika opterećenja s dinamičkim poticanjem. Preventivno praćenje funkcija izvještava o kritičnim radnim stanjima prije nego što se pojave pogreške. Ušteda prostora u kontrolnom ormariću zahvaljujući uskom i ravnom dizajnu.
