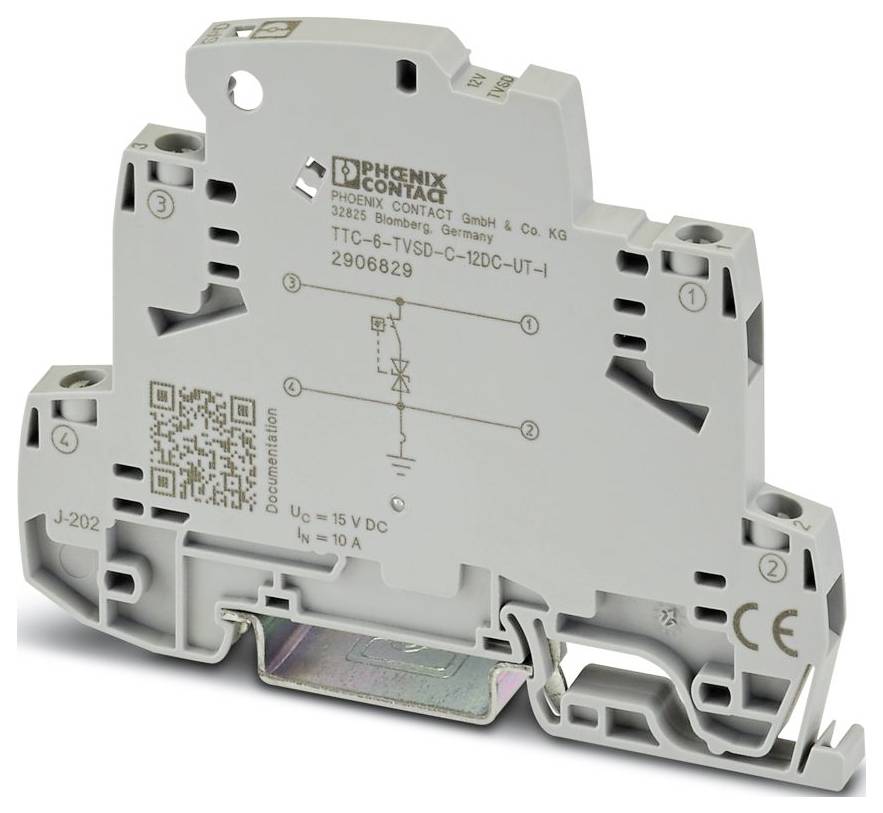

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I uređaj za zaštitu od prenapona 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
6 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
16,99 €
3
5% = 0,84 €
16,15 €
5
7% = 1,18 €
15,81 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (16,99 € / komad)
16,99 €
sa PDV-om
Dostupno još samo 6 kom. - zaliha Njemačka
Tehnički podaci
- Obitelj proizvoda: TERMITRAB complete
- IEC ispitna klasa: C1; C3
- Dizajn: Jednodijelni modul montažne šine
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 12 V DC
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 6,2 mm
- Visina: 92 mm
- Dubina: 69,5 mm (uključujući montažnu šinu od 7,5 mm)
- Boja: siva (RAL 7042)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Da
- Smjer djelovanja: Vod-Uzemljenje
- Maksimalni kontinuirani napon UC: 15 V DC; 10 V AC
- Nazivna struja: 10 A (60 °C)
- Radna struja IC na UC: ≤ 5 µA
- Razina zaštite Up (vodič-uzemljenje): ≤ 25 V (C1 - 0,6 kV / 300 A); ≤ 22 V (C3 - 25 A); ≤ 25 V (C3 - 60 A)
- Kapacitet (žica-uzemljenje): 2 nF
- Otpor po putu: ≤ 100 mΩ
- Sposobnost podnošenja udarne struje (vodič-uzemljenje): C1 - 0,6 kV / 300 A; C3 - 60 A
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP20 (s završnom kapicom)
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 4000 m (amsl)
- Standardi/Propisi: EN 61643-21
- Napomena: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna šina: 35 mm
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PBT
- Dopuštena vlažnost (rad): 5% ... 95%
- Nazivna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 300 A
- Vrijeme odziva tA (žica-uzemljenje): ≤ 1 ns
- Umetnuti gubitak aE, asimetrično: tip. 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Granična frekvencija fg (3 dB), asimetrična (PE) u sustavu od 150 Ω: tipično 1,1 MHz
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Izvedba
Modul montažne šine, jednodijelni
IP20
- Proizvođač-br. dijela
2906829
- dim.
(Š x V x D) 6.2 x 92 x 69.5 mm
- Širina
6.2 mm
- Visina
92 mm
- Dubina
69.5 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I uređaj za zaštitu od prenapona 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I uređaj za zaštitu od prenapona 1 St.
Opis
Fina zaštita od prenapona s integriranim indikatorom statusa za signalni vodič s uzemljenim referentnim potencijalom. Pogodno za upotrebu u okruženjima vezanim uz sigurnost do SIL 3.
