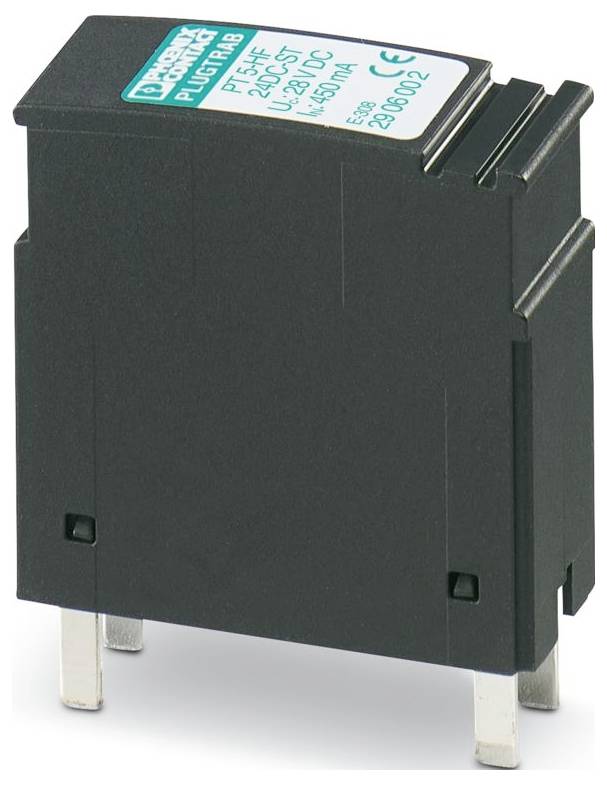

Slika slična
Phoenix Contact 2906002 PT 5-HF-24DC-ST uređaj za zaštitu od prenapona 20 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (174,99 € / komad)
174,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLUGTRAB PT
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: Utikač
- Broj polova: 5
- Poruka o grešci zaštite od prenapona: nema
- Nazivni napon UN: 24 V DC
- Vrsta spoja: Vijčani spoj (u kombinaciji s osnovnim elementom)
- Navoj vijka: M3
- Moment zatezanja: 0,8 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 17,7 mm
- Visina: 45 mm
- Dubina: 52 mm
- Jedinica podjele: 1 TE
- Boja: crna (RAL 9005)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-vod i Vod-Signalno uzemljenje/zaštita i opcionalno Signalno uzemljenje/zaštita-uzemljenje
- Maksimalni kontinuirani napon UC: 28 V DC
- Nazivna struja: 450 mA (45 °C)
- Radna struja IC na UC: ≤ 5 µA
- Struja zaštitnog vodiča IPE: ≤ 5 µA (s PT 2X2-BE); ≤ 1 µA (s PT 2X2+F-BE)
- Impulsna struja pražnjenja Iimp (10/350) µs: 2,5 kA (s PT 2X2-BE); 2,5 kA (s PT 2X2+F-BE)
- Ukupna struja pražnjenja ITotal (8/20) µs: 20 kA
- Razina zaštite Up (vodič-vodič): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 450 V (C2 - 10 kA); ≤ 50 V (C3 - 25 A)
- Razina zaštite Up (vodič-uzemljenje): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 700 V (C1 - 1 kV / 500 A s PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 900 V (C2 - 10 kV / 5 kA s PT 2X2+F-BE); ≤ 450 V (C2 - 10 kA); ≤ 1000 V (C2 - 10 kA s PT 2X2+F-BE); ≤ 50 V (C3 - 25 A); ≤ 800 V (C3 - 25 A s PT 2X2+F-BE)
- Kapacitet (vodič-vodič): tipično 23 pF
- Otpor po putu: 2,2 Ω ±10%
- Maksimalna potrebna vrijednost osigurača: 500 mA (T)
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: IEC 61643-21/A2
- Napomena: 2012.
- Vrsta montaže: na osnovni element
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Parovi žica po modulu: 2
- Nazivna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 10 kA (s PT 2X2+F-BE); 10 kA (s PT 2X2-BE)
- Vrijeme odziva tA (žica-uzemljenje): ≤ 500 ns
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-vodič): 10 kA
- Vrijeme odziva tA (od žice do žice): ≤ 500 ns
- Umetnuti gubitak aE, sim.: tip. 0,3 dB (≤ 13 MHz / 100 Ω)
- Nazivna impulsna struja Ian (10/1000)µs (jezgra-jezgra): 25 A
- Razina zaštite Up (uzemljenje signala žice): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 150 V (C1 - 1 kV / 500 A s PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 165 V (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 450 V (C2 - 10 kA); ≤ 450 V (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 50 V (C3 - 25 A); ≤ 50 V (C3 - 25 A s PT 2X2-BE)
- Granična frekvencija fg (3 dB), simetrična u sustavu od 100 Ω: tipično 70 MHz
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Propuštanje
20 kA
- Nazivni napon
24 V/DC
- Izvedba
Utikač
IP20
- Proizvođač-br. dijela
2906002
- dim.
(Š x V x D) 17.7 x 45 x 52 mm
- Širina
17.7 mm
- Visina
45 mm
- Dubina
52 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST uređaj za zaštitu od prenapona 20 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST uređaj za zaštitu od prenapona 20 kA 1 St.
Opis
PT zaštitni utikač s RF zaštitnim krugom za 4 signalne žice. Nazivni napon: 24 V istosmjerne struje
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
