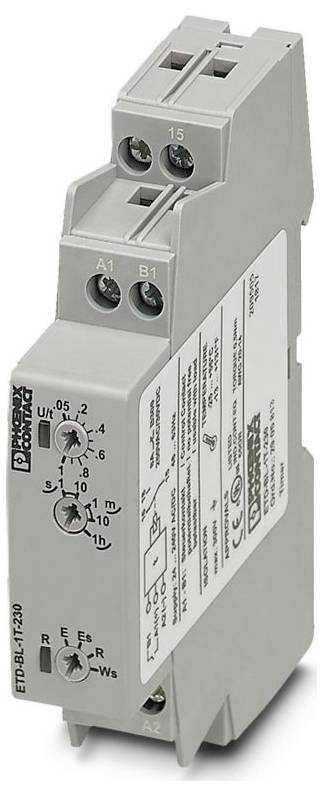

Phoenix Contact 2905813 ETD-BL-1T-230 vremenski relej višefunkcijski 1 St. Vremenski opseg: 50 ms - 1 h 1 prebacivanje P
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
min. pogonski napon
24 V DC/AC
Pogonski napon maks.
240 V DC/AC
Tehnički list (PDF)
Broj
Ukupno (83,99 € / komad)
83,99 €
sa PDV-om
Tehnički podaci
- Anschlussart: Schraubanschluss
- Anzugsdrehmoment: 1 Nm ... 1 Nm
- Leiterquerschnitt flexibel: 0,5 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,5 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 20 ... 14
- Širina: 17,5 mm
- Visina: 89,5 mm
- Dubina: 65,5 mm
- Farbe: grau (RAL 7042)
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -25 °C ... 55 °C
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 70 °C
- Normen/Bestimmungen: EN 50178
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Stupanj nečistoće: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 15 % ... 85 %
- Nennfrequenz: 48 Hz ... 63 Hz
- Benennung Anschluss: Potenzialbehaftet, Klemmen A1-B1
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: UL 508 Listed
- UL, USA / Kanada: UL, USA / Kanada
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: UKCA-konform
- Eingangsspannungsbereich: 24 V AC/DC ... 240 V AC/DC -15 % ... +10 %
- Nennleistungsaufnahme: 4 VA
- Funktion: E: Einschaltverzögert;Rs: Rückschaltverzögert mit Steuerkontakt;Es: Einschaltverzögert mit Steuerkontakt;Ws: Einschaltwischend mit Steuerkontakt
- Montagehinweis: auf Normschiene NS 35 nach EN 60715
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Störabstrahlung: Störabstrahlung
- Otpornost na smetnje EN 61000˗6˗2
- Schaltspannung maximal: 250 V AC (nach IEC 60664-1)
- Statusanzeige: LED grün (POWER);LED gelb (Relais aktiv)
- Isolierung: Basisisolierung
- Kontaktausführung: 1 potenzialfreier Wechsler
- UKCA: UKCA
- Schalten: Schalten
- Lebensdauer mechanisch: 15x 106 Schaltspiele
- Abschaltleistung (ohmsche Last) maximal: 1250 VA (5 A / 250 V AC)
- Lebensdauer elektrisch: 1x 105 Schaltspiele
- Ausgangssicherung: 5 A (flink)
- Wiederbereitschaftszeit: 100 ms
- Grundgenauigkeit: ± 1 % (vom Skalenendwert)
- Wiederholgenauigkeit: ≤ 0,5 % ±5 ms
- Einstellbereich Zeit: 50 ms ... 1 h (5 Zeitendbereiche)
- Einstellgenauigkeit: ≤ 5 % (vom Skalenendwert)
- Steuern: Steuern
- Steuerimpulslänge: ≥ 50 ms (DC);≥ 100 ms (AC)
- Prüfspannung Relaiswicklung/Relaiskontakt: 4 kV
- Temperaturkoeffizient typisch: ≤ 0,01 %/K
- Schutzart (Gehäuse): IP40 (Gehäuse)
- Schutzart (Anschlussklemmen): IP20 (Anschlussklemmen)
- Vrsta ambalaže
Piece
- Vrsta proizvoda
vremenski relej
- Tip
ETD-BL-1T-230
- Izvedba
višefunkcijski
- Priključak
vijak
- min. pogonski napon
24 V DC/AC
- Pogonski napon maks.
240 V DC/AC
- Pogonski napon
24 - 240 V DC/AC
- Vrsta kontakta
1 prebacivanje
- Preklopni napon (maks.)
250 V/AC
- Maks. rasklopna snaga
1250 VA
- Vremensko razdoblje (min.)
50 ms
- Vrijeme domene (maks.)
1 h
- Min. temperatura
-25 °C
- Maks. temperatura
55 °C
- Dužina
65.5 mm
- Širina
17.5 mm
- Visina
89.5 mm
- Dubina
65.5 mm
- dim.
(D x Š x V) 65.5 x 17.5 x 89.5 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 vremenski relej višefunkcijski 1 St. Vremenski opseg: 50 ms - 1 h 1 prebacivanje P
Upute za rad i sigurnost
Upute za rad i sigurnost 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 vremenski relej višefunkcijski 1 St. Vremenski opseg: 50 ms - 1 h 1 prebacivanje P
Opis
Kompaktes multifunktionales Zeitrelais mit 4 Funktionen und einem einstellbaren Zeitbereich (50 ms - 1 h), mit Schraubanschluss, 1 Wechsler
