Elektromehanika Prekidači & tipke Snažni prekidači Zaštitna sklopka

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:
Sivo elektroničko uređaje s više priključaka i gumba na prednjoj strani. Tekst i simboli nalaze se sa strane.
Slika slična
Sivo elektroničko uređaje s više priključaka i gumba na prednjoj strani. Tekst i simboli nalaze se sa strane.
Tehnički nacrt električne komponente s dimenzijama: širina 41 mm, duljina 121 mm, visina 130 mm. Prikazani prednji i bočni pogled.

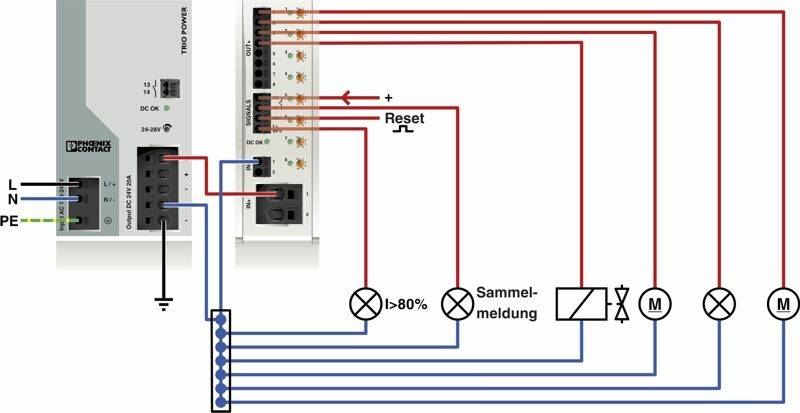

'Elektrotehnička shema prikazuje električno ožičenje sustava zaštite od preopterećenja s komponentama poput napajanja, releja i motora.'

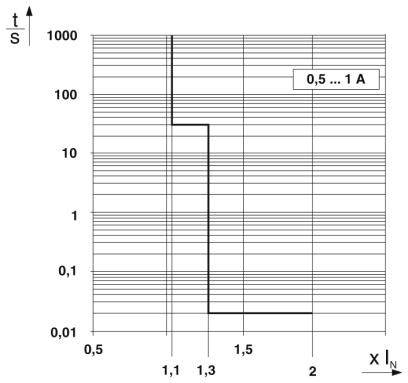

Dijagram prikazuje logaritamski grafički prikaz koji pokazuje vezu između vremena protoka 't/S' i multiplikatora 'X/N' za raspon struje od 0,5 do 1 A.
Dijagram prikazuje karakteristiku vremena i struje osigurača. Y-os predstavlja vrijeme u sekundama, a X-os predstavlja faktor struje.
1/5
Slika slična
Vrsta proizvoda
zaštitni prekidač
Izvedba
Elektronski osigurač sklopa
Priključak
Push-In stezaljka
Vrsta kontakta
1 zatvarač
Boja
svijetlosiva
Tehnički list (PDF)
European union
Phoenix Contact
Dostupno uskoro

Broj

Ukupno (335,00 € / komad)
335,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Tehnički podaci

  • Klasa zapaljivosti prema UL 94: V-0
  • Vrsta montaže: nosač za montažu: 35 mm
  • Broj polova: 1
  • Razred zaštite: III
  • Dizajn: Jednodijelni modul za montažu šine
  • Vrsta osigurača: elektronički
  • Nazivni impulsni napon: 0,5 kV
  • Radni napon: 18 V DC ... Napajanje 30 V / DC.
  • Nazivni napon: 24 V DC
  • Nazivna struja IN: max. 80 DC (s dvostrukim IN + napajanjem s najmanje 2 x 6 mm²)
  • Element koji nije siguran: 15 A DC (po izlaznom kanalu)
  • učinkovitost:>99%
  • Mirna struja I0: tip 50 mA
  • Gubitak snage: 1,2 W (u praznom hodu)
  • Vrijeme čekanja nakon isključivanja kanala: 10 s (u slučaju preopterećenja / kratkog spoja)
  • Smanjenje temperature: 40 A DC (na 70 ° C (65 ° C s UL 2367))
  • Vrsta izdanja: E (elektronički)
  • Potrebno je unaprijed osigurati: nije potreban, integrirani sigurnosni element
  • Dielektrična čvrstoća: max. 30 V istosmjerni napon (krug opterećenja)
  • Krug vremenskog opterećenja isključivanja: 0,02 s (>1,3 x IN)
  • Presjek konduktora kruti: 0,2 mm² ... 2,5 mm²
  • Presjek provodnika AWG: 24 ... 12
  • Presjek provodnika fleksibilan m. Ferrule m. Plastični rukav: 1,5 mm² ... 0,25 mm²
  • Presjek provodnika fleksibilan m. Završna čahura bez plastične čahure: 0,25 mm² ... 2,5 mm²
  • Radni napon DC: 0 V DC ... Napajanje 30 V / DC.
  • Radna struja DC: 1 mA DC ... 100 mA istosmjernog napona
Vrsta proizvoda

zaštitni prekidač

Izvedba

Elektronski osigurač sklopa

Priključak

Push-In stezaljka

Vrsta kontakta

1 zatvarač

Boja

svijetlosiva

Min. temperatura

+70 °C

Maks. temperatura

-25 °C

IP20

Dužina

121 mm

Širina

41 mm

Visina

130 mm

Sadržaj

1 St.

Tip

CBM E8 24DC/0.5-10A NO-R

dim.

(D x Š x V) 121 x 41 x 130 mm

Nazivna struja

80 A

Ulazni napon

24 V/DC

Broj polova

1

Težina

0

UKCA

da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Vrsta proizvoda

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

2141027


Ovaj proizvod
zaštitni prekidač
Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.

2140963


zaštitni prekidač
Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO zaštitni prekidač 1 zatvarač 1 St.

2140966


zaštitni prekidač
Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

2140974


zaštitni prekidač
Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO zaštitni prekidač 1 zatvarač 1 St.

2141029


zaštitni prekidač
Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaštitni prekidač 1 zatvarač 1 St.
Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO zaštitni prekidač 1 zatvarač 1 St.

2141036


zaštitni prekidač
Phoenix Contact 0700040 TCP 40/DC32V zaštitni prekidač 1 St.
Phoenix Contact 0700040 TCP 40/DC32V zaštitni prekidač 1 St.

2208744


zaštitni prekidač
Phoenix Contact 0712107 TCP 0,1A zaštitni prekidač 1 St.
Phoenix Contact 0712107 TCP 0,1A zaštitni prekidač 1 St.

2208745


zaštitni prekidač
Phoenix Contact 0903029 EC-E1 8A zaštitni prekidač 1 St.
Phoenix Contact 0903029 EC-E1 8A zaštitni prekidač 1 St.

2208883


zaštitni prekidač
Phoenix Contact 0903045 EC-E 4A DC24V zaštitni prekidač 1 St.
Phoenix Contact 0903045 EC-E 4A DC24V zaštitni prekidač 1 St.

2208884


zaštitni prekidač

Dokumenti i preuzimanja

Podatkovna tablica

European union

Podatkovna tablica 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

Podatkovna tablica 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.

Opis

Za zaštitu od pada napona zbog preopterećenja i kratkog spoja. Fine nazivne struje od 0,5 A ... 10 A. Dostupno do 80 A.

Ovaj tekst je strojno preveden.

Opis

Za zaštitu od pada napona zbog preopterećenja i kratkog spoja. Fine nazivne struje od 0,5 A ... 10 A. Dostupno do 80 A.

Ovaj tekst je strojno preveden.
