Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
zaštitni prekidač
Izvedba
Elektronski osigurač sklopa
Priključak
Push-In stezaljka
Vrsta kontakta
1 zatvarač
Boja
svijetlosiva
Tehnički list (PDF)
1030 kom. - zaliha Njemačka
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Klasa zapaljivosti prema UL 94: V-0
- Vrsta montaže: nosač za montažu: 35 mm
- Broj polova: 1
- Razred zaštite: III
- Dizajn: Jednodijelni modul za montažu šine
- Vrsta osigurača: elektronički
- Nazivni impulsni napon: 0,5 kV
- Radni napon: 18 V DC ... Napajanje 30 V / DC.
- Nazivni napon: 24 V DC
- Nazivna struja IN: max. 40 DC istosmjernog napona
- Element koji nije siguran: 15 A DC (po izlaznom kanalu)
- učinkovitost:>99%
- Mirna struja I0: obično 42 mA
- Gubitak snage: 1 W (u praznom hodu)
- Vrijeme čekanja nakon isključivanja kanala: 10 s (u slučaju preopterećenja / kratkog spoja)
- Smanjenje temperature: 40 A DC (na 70 ° C (65 ° C s UL 2367))
- Vrsta izdanja: E (elektronički)
- Potrebno je unaprijed osigurati: nije potreban, integrirani sigurnosni element
- Dielektrična čvrstoća: max. 30 V istosmjerni napon (krug opterećenja)

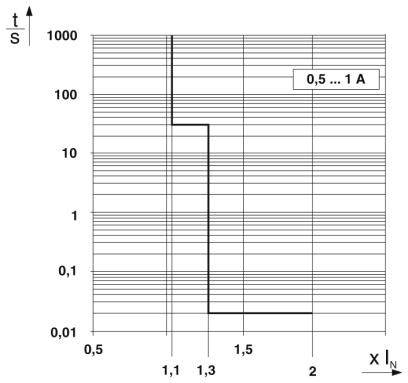

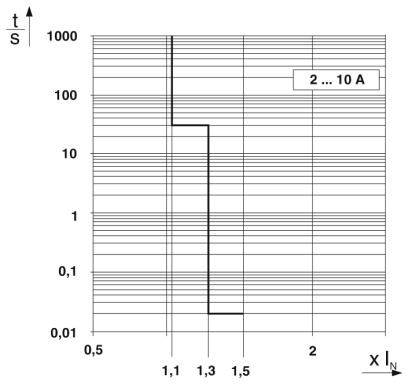

- Krug vremenskog opterećenja isključivanja: 0,02 s (>1,3 x IN)
- Presjek konduktora kruti: 0,2 mm² ... 2,5 mm²
- Presjek provodnika AWG: 24 ... 12
- Presjek provodnika fleksibilan m. Ferrule m. Plastični rukav: 1,5 mm² ... 0,25 mm²
- Presjek provodnika fleksibilan m. Završna čahura bez plastične čahure: 0,25 mm² ... 2,5 mm²
- Radni napon DC: 0 V DC ... Napajanje 30 V / DC.
- Radna struja DC: 1 mA DC ... 100 mA istosmjernog napona
- Vrsta proizvoda
zaštitni prekidač
- Izvedba
Elektronski osigurač sklopa
- Priključak
Push-In stezaljka
- Vrsta kontakta
1 zatvarač
- Boja
svijetlosiva
- Min. temperatura
+70 °C
- Maks. temperatura
-25 °C
IP20

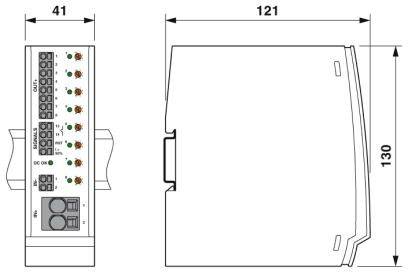

- Dužina
121 mm
- Širina
41 mm
- Visina
130 mm
- Sadržaj
1 St.
- Tip
CBM E4 24DC/0.5-10A NO-R
- dim.
(D x Š x V) 121 x 41 x 130 mm
- Ulazni napon
24 V/DC
- Broj polova
1
40 A
Other
41
130 mm
121 mm
1
Other
-25-70 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2140974 Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Podatkovna tablica 2140974 Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2140974 Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R zaštitni prekidač 1 zatvarač 1 St.
Opis
Za zaštitu od pada napona zbog preopterećenja i kratkog spoja. Fine nazivne struje od 0,5 A ... 10 A. Dostupno do 40 A.
