Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinirani odvodnik 1 St.
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

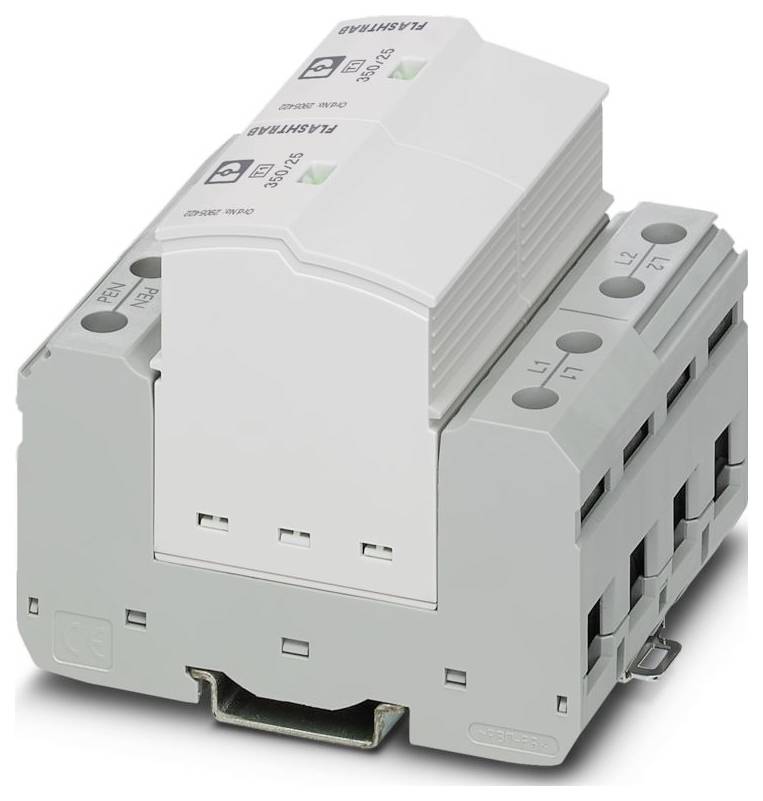

Siva, modularna elektronička uređaja s više utora i oznaka montirana na DIN-šinu, korištena za zaštitu kruga ili kontrolu.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (635,00 € / komad)

635,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: SEC obitelj
IEC ispitna klasa: I / II; I; T1 / T2; T1
Dizajn: Dvodijelni utični modul montažne šine
Broj polova: 2
Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
Nazivni napon UN: 240/415 V AC (TN-C)
Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
Funkcija prebacivanja: Mjenjač
Vrsta priključka: Utični/vijčani priključak putem COMBICON-a
Navoj vijka: M2
Moment zatezanja: 40 lbf-in.
Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
Presjek vodiča AWG: 3 ... 2
Širina: 71,2 mm
Visina: 95,2 mm
Dubina: 74,5 mm
Jedinica divizije: 4 TE
Klasa zapaljivosti prema UL 94: V-0
Materijal kućišta: PA 6.6-FR 20% GF; PBT-FR
Mehanički podaci: Mehanički podaci
Otvoreni bočni zid: Ne
Smjer djelovanja: 2L-PEN
Maksimalni kontinuirani napon UC: 350 V AC
Nazivna impulsna struja pražnjenja In (8/20) µs: 25 kA
Ukupna struja pražnjenja ITotal (10/350) µs: 50 kA
Vrijeme odziva tA: ≤ 100 ns
Uvjeti okoline: Uvjeti okoline
Stupanj zaštite: IP20 (samo kada su svi terminali iskorišteni)
Temperatura okoline (radna): -40 °C ... 80 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m (amsl)
Standardi/Propisi: EN 61643-11
Napomena: 2012.
Vrsta montaže: Montažna šina: 35 mm
EN Tip: T1 / T2;T1
Sustav napajanja IEC: TN-C
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Stupanj nečistoće: 2
Nazivna frekvencija fN: 50 Hz (60 Hz)
CTI vrijednost materijala: 600
Izolacijski materijal: PA6.6-FR 20% GF; PBT-FR
Grupa materijala: I
Zaštitni putovi: LL; LG
Maksimalna struja pražnjenja Imax (8/20) µs: 50 kA
Ispitna struja munje (10/350) µs, naboj: 12,5 As
Ispitna struja munje (10/350) µs, specifična energija: 160 kJ/Ω
Ispitna struja munje (10/350) µs, vršna struja Iimp: 25 kA
Sposobnost gašenja strujom praćenja Ifi: 100 kA (264 V AC)
Razina zaštite Up: ≤ 1,5 kV
Preostali napon Ures: ≤ 1,5 kV (pri In)
Impulsni napon odziva pri 6 kV (1,2/50) µs: ≤ 1,5 kV
Ponašanje TOV-a na UT: 415 V AC (5 s / način rada); 457 V AC (120 min / način rada)
Dopuštena vlažnost (rad): 5% ... 95%
Udar (operativni): 30 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibracije (rad): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
UL specifikacije: UL specifikacije
Sustav distribucije energije: Delta; Wye; Split faza
Nazivna frekvencija: 50/60 Hz
Vrsta SPD-a: 2CA
Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
Radni napon: 125 V AC
Radna struja: 10 mA AC ... 1 A AC; 1 A DC (30 V DC)
Duljina skidanja izolacije: 7 mm
Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
Nazivna struja opterećenja IL: 50 A
Otpornost na kratki spoj ISCCR: 100 kA (264 V AC)
Maksimalna nazivna struja osigurača za V-prolazno ožičenje: 125 A (gG)
Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 315 A (gG)
Maksimalni kontinuirani napon MCOV (LG): 350 V AC
Nazivni napon: 240 V AC; 240/415 V AC; 120/240 V AC
UL prikaz / Daljinska obavijest: UL prikaz / Daljinska obavijest
Radna struja AC: 1 A AC
Podaci UL konektora: Podaci UL konektora
Maksimalni kontinuirani napon MCOV (LL): 700 V AC
Općenito: Općenito
Dodatni tehnički podaci: Dodatni tehnički podaci
EN 61643-11: EN 61643-11
Boja (utikač): svijetlosiva (RAL 7035)
Boja (osnovni element): siva (RAL 7042)
Sposobnost podnošenja kratkog spoja (SCCR): 50 kA
Nazivna naponska zaštita VPR (LL): 2000 V
Nazivna naponska zaštita VPR (LG): 1500 V
Nazivna impulsna struja pražnjenja In: 20 kA

Vrsta proizvoda: kombinirani odvodnik

Nazivni napon: 240 V/AC
415 V/AC
120 V/AC

Izvedba: Dvodijelni modul montažne šine koji se može ugraditi

: IP20

Proizvođač-br. dijela: 2905416

Vrsta: 1+2

dim.: (Š x V x D) 71.2 x 95.2 x 74.5 mm

Širina: 71.2 mm

Visina: 95.2 mm

Dubina: 74.5 mm

Sadržaj: 1 St.

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinirani odvodnik 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombinirani odvodnik 1 St.

Opis

Utični odvodnik struje munje bez struje curenja, tipa 1 / klase I, za dvofazne električne mreže s kombiniranim PE i N u jednom vodiču (L1, L2, PEN).

Ovaj tekst je strojno preveden.

Napomene

Opis

Utični odvodnik struje munje bez struje curenja, tipa 1 / klase I, za dvofazne električne mreže s kombiniranim PE i N u jednom vodiču (L1, L2, PEN).
