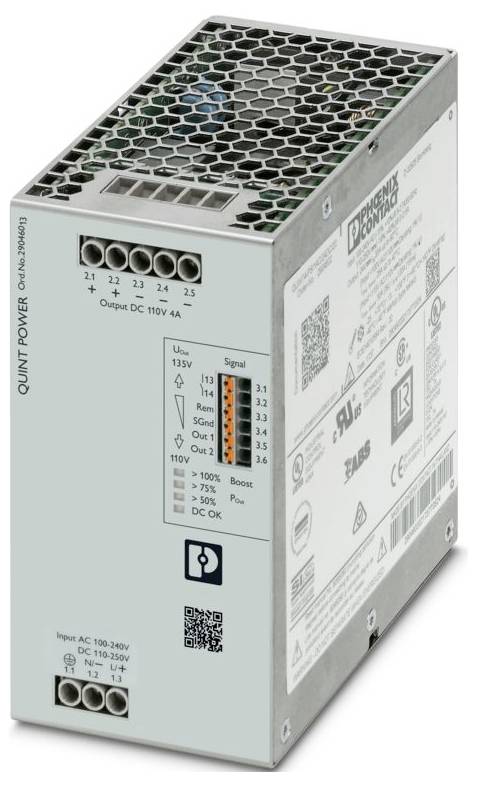

Phoenix Contact 2904613 napajanje 110 V/DC 4 A 474 VA Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (415,00 € / komad)
415,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: QUINT POWER
- Vrsta priključka: Push-in priključak
- Širina: 70 mm
- Visina: 130 mm
- Dubina: 125 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-10
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Vibracije (rad): 5 Hz ... 100 Hz rezonantno pretraživanje 2,3 g, 90 min., rezonantna frekvencija 2,3 g, 90 min. (prema DNV GL klasi C)
- Duljina skidanja izolacije: 8 mm
- Min. presjek fleksibilnog vodiča: 0,2 mm²
- Maks. presjek fleksibilnog vodiča: 1,5 mm²
- Presjek krutog vodiča min.: 0,2 mm²
- Presjek krutog vodiča maks.: 1 mm²
- Minimalni moment zatezanja: 0,5 Nm
- Frekvencijski raspon: 50 Hz ... 60 Hz
- Razred zaštite: I
- Frekvencija: 50 Hz
- Raspon ulaznog napona: 110 V DC ... 250 V DC
- Raspon ulaznog napona: 110 V DC ... 250 V istosmjerne struje -18% ... +40%
- Maksimalni naponski otpor: 300 V AC 60 s
- Ulazna struja: tip. 11 A (na 25 °C)
- Integral struje ulaska (I2t):< 0,3 A2s
- Ograničenje udarne struje: 11 A
- Vrijeme premošćivanja nestanka struje: tip. 37 ms (120 V AC); tip. 38 ms (230 V AC)
- Potrošnja struje: 5,6 A (110 V DC); 2,3 A (250 V DC)
- Nazivna potrošnja snage: 474 VA
- Tipično vrijeme pokretanja: 300 ms (iz STANJA SPAVANJA)
- Vrijeme uključivanja:< 1 s
- Ulazni osigurač: 12 A (tromo pregorijevajući, unutarnji)
- Odabir odgovarajućeg osigurača za zaštitu ulaza: 10 A ... 16 A (Karakteristika B, C ili slično)
- Učinkovitost: tip. 93,5% (120 V AC); tip. 94,7% (230 V AC)
- Izlazne karakteristike: Napredno U/I; Pametno ŠTUCANJE; NAČIN RADA OSIGURAČA
- Nazivni izlazni napon: 110 V DC
- Raspon podešavanja izlaznog napona (USet): 110 V DC ... 135 V DC (konstantna snaga)
- Nazivna izlazna struja (IN): 4 A
- Statičko pojačanje (IStat.Boost): 5 A
- Dinamičko pojačanje (IDyn.Boost): 6 A (5 s)
- Selektivno preklapanje osigurača (ISFB): 24A (15ms)
- Magnetsko sigurnosno otpuštanje: A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Mogućnost povratnog napajanja: ≤ 160 V DC
- Zaštita od prenapona na izlazu (OVP):< 150 V istosmjerne struje
- Preostalo valovitost:< 600 mVSS (pri nominalnim vrijednostima)
- Vrijeme uspona:< 1 s (UOut = 10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 7 W (120 V AC);< 7 W (230 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 31 W (120 V AC);< 25 W (230 V AC)
- Gubitak snage u načinu rada SLEEP:< 7 W (120 V AC);< 7 W (230 V AC)
- Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
- Zaštita sekundarne strane: elektronička; termomagnetska; termička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: 4 kV (razina ozbiljnosti ispitivanja 4 - neuravnotežen)
- Vrste signalizacije: LED; Beznaponski signalni kontakt; Aktivni signalni izlaz Out1 (digitalni, konfiguriran); Aktivni signalni izlaz Out2 (digitalni, analogni, konfiguriran); Daljinski kontakt; Uzemljenje signala SGnd
- Zadano: zatvoreno (UOut> 0,9 USet)
- Digitalni: 24 V DC 1 A; 30 V AC/DC 0,5 A
- Analogni: 4 mA ... 20 mA ±5 % (opterećenje ≤400 Ω)
- Signalna masa SGnd: Referentni potencijal za Out1, Out2 i Rem
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 2 kV AC (ispitivanje jedinice)
- Frekvencija prebacivanja: 90,00 kHz ... 110,00 kHz (pomoćni pretvarački stupanj); 80,00 kHz ... 340,00 kHz (glavni stupanj pretvarača); 50,00 kHz ... 70,00 kHz (PFC faza)
- MTBF (IEC 61709, SN 29500):> 1169000 sati (25 °C);> 688000 sati (40 °C);> 308000 sati (60 °C)
- Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
- Struja: 4 A
- Temperatura: 25 °C
- Vrijeme: 272000 sati
- Dodatni tekst: Razina ozbiljnosti testa 2
- Dimenzija ugradnje: Dimenzija ugradnje
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: Metal
- Konstrukcija bočne ploče: Aluminij
- Radna nadmorska visina: ≤ 4000 m (> 2000 m, imajte na umu smanjenje snage)
- Klimatski razred: 3K3 (prema EN 60721)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
- Privremeni kod: T4 (-25 ... +70 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 br. 61010-1-1; CAN/CSA-C22.2 br. 61010-1-12
- SIQ: Tipski odobreno; CB shema (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- DNV GL provedene emisije: DNV GL provedene emisije
- DNV: Klasa B
- Emisija smetnji DNV GL: Emisija smetnji DNV GL
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 8 kV (razina ozbiljnosti ispitivanja 4)
- Pražnjenje zraka: 15 kV (razina ozbiljnosti ispitivanja 4)
- Napomena: Kriterij A: 0,5 / 1 period
- Kriterij B: 5 / 50 / 250 razdoblja
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 1000 A/m
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Ulaz/Izlaz/Signal: nebalansiran
- Napon: 2,5 kV
- Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
- Padovi napona: Padovi napona
- Pad napona: 0%
- Pulsirajuće magnetsko polje: Pulsirajuće magnetsko polje
- Asimetrične vodljive smetnje: Asimetrične vodljive smetnje
- Razina ispitivanja 1: 100 kHz
- Razina ispitivanja 2: 1 MHz
- Razina ispitivanja 3: 1,5 kHz 15 kHz (razina ispitivanja 4)
- Razina ispitivanja 4: 15 kHz 150 kHz (razina ispitivanja 4)
- Razina ispitivanja 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (razina ispitivanja 4)
- Razina ispitivanja 6: 16,7 Hz 50 Hz 60 Hz (razina ispitivanja 4)
- Prigušeni oscilirajući val: Prigušeni oscilirajući val
- Ulaz, izlaz (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - uravnoteženo)
- Ulaz, izlaz (razina ispitivanja 2): 10 MHz
- Ulaz, izlaz (razina ispitivanja 3): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - nebalansirano)
- Signali (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - simetrično)
- Signali (razina ispitivanja 2): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - neuravnoteženi)
- Prigušeno oscilirajuće magnetsko polje: Prigušeno oscilirajuće magnetsko polje
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- Željezničke primjene: EN 50121-3-2; EN 50121-5; EN 50163; IEC 62236-3-2; IEC 62236-5
- Upravljački ulaz (konfigurabilan) Rem: Izlazna snaga UKLJUČENO/ISKLJUČENO (NAČIN SPAVANJA)
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
- Vrsta napona napajanja: DC
- Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz -10% ... +10%
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz -10% ... +10%
- Zaštitni sklop: Zaštita od kratkotrajnog prenapona | Varistor, plinska cijev za pražnjenje
- Faktor snage (cos phi): 0,94
- Struja curenja prema PE:< 3,5 mA; 0,7 mA (264 V AC, 60 Hz)
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
- Odstupanje od pravila:< 0,5% (raspodjela statičkog opterećenja 10% ... 90%);< 4% (dinamička promjena opterećenja 10% ... 90% (10 Hz));< 0,25% (promjena ulaznog napona ±10%)
- Izlazna snaga: 440 W; 550 W; 660 W
- Crest faktor: tip. 1,54 (120 V AC); tip. 1,57 (230 V AC)
- Izlaz signala 1 (konfigurabilan): Izlaz signala 1 (konfigurabilan)
- Izlaz signala 2 (konfigurabilan): Izlaz signala 2 (konfigurabilan)
- Signalni relej 13/14 (konfigurabilan): Signalni relej 13/14 (konfigurabilan)
- Fleksibilna jednožilna/priključna točka s ferulom za kraj žice i plastičnom čahurom, min.: 0,2 mm²
- Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, maks.: 0,75 mm²
- Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, min.: 0,2 mm²
- Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, maks.: 1,5 mm²
- Presjek vodiča AWG min: 24
- Presjek vodiča AWG max: 16
- Maksimalni moment zatezanja: 0,6 Nm
- Izlazni signal: Izlazni signal
- Durenje:> 100% (LED svijetli žuto, izlazna snaga)> 440 W);> 75% (LED svijetli zeleno, izlazna snaga)> 330 W);> 50% (LED svijetli zeleno, izlazna snaga)> 220 W)
- Izlaz:> 0,9 x USet (LED svijetli zeleno);< 0,9 x USet (LED treperi zeleno)
- Izlazni napon izolacije/PE: 0,5 kV DC (tipsko ispitivanje); 0,5 kV DC (ispitivanje jedinice)
- Ulazni napon izolacije/PE: 3,5 kV AC (tipsko ispitivanje); 2,4 kV AC (ispitivanje jedinice)
- Direktiva o zaštiti okoliša: Direktiva RoHS 2011/65/EU; WEEE; REACH
- Razmak ugradnje desno/lijevo: 5 mm / 5 mm
- Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
- Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
- Standard - Električna sigurnost: IEC 61010-2-201
- Standard - Sigurno odvajanje: IEC 61010-2-201
- Standard - Sigurnost za mjernu, upravljačku, regulacijsku i laboratorijsku opremu: IEC 61010-1
- Punjenje baterije: DIN 41773-1
- Odobrenje - Zahtjevi poluvodičke industrije u vezi s padovima napona mreže: SEMI F47-0706, EN 61000-4-11
- UL odobrenja: UL certificirano UL 61010-1; UL 121201 i CSA C22.2 br. 213-17 Klasa I, Divizija 2, Grupe A, B, C, D T4 (Opasna lokacija)
- EMC zahtjevi za napajanje: IEC 61850-3 (G,H); EN 61000-6-5 (rasklopni uređaji)
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 0,5 / 1 / 5 / 50 / 250 razdoblja
- Prigušeni sinusni valovi (prstenasti val): Prigušeni sinusni valovi (prstenasti val)
- Prividna snaga: 336 VA (120 V, UOUT = 24 V, IOUT = statički boost); 345 VA (230 V, UOUT = 24 V, IOUT = statički boost)
- Odobrenje za brodogradnju: podnesen zahtjev za DNV GL
- Emisija: Emisija prema normi EN 61000-6-3 (stambena i poslovna područja) i EN 61000-6-4 (industrijska područja)
- Imunost: Imunost prema EN 61000-6-1 (stambeni), EN 61000-6-2 (industrijski) i EN 61000-6-5 (rasklopni uređaji), IEC/EN 61850-3 (napajanje)
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
100 V/AC
110 V/DC
- Ulazni napon (maks.)
240 V/AC
250 V/DC
- Izlazna struja maks.
4 A
- Izlazna struja (maks.) - zaobljena
4 A
474 VA
- Faze
1
- Izlazni napon (nom.)
110 V/DC
- Priključak
vijak
Push-in priključak s oprugom
- dim.
(D x Š x V) 125 x 70 x 130 mm
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
60 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
2904613
- Sadržaj
1 St.
- Širina
70 mm
- Visina
130 mm
- Dužina
125 mm
IP20
- Tip
QUINT4-PS/1AC/110DC/4
- Dubina
125 mm
- Ugradbena visina
130 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579789 Phoenix Contact 2904613 napajanje 110 V/DC 4 A 474 VA Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579789 Phoenix Contact 2904613 napajanje 110 V/DC 4 A 474 VA Content 1 St.
Opis
QUINT POWER primarno napajanje s preklopnim načinom rada, vijčani priključci, montaža na DIN šinu, ulaz: 1-fazni, izlaz: 110 V DC / 4 A
