Kupi Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 2.5 A 30 W Content 1 St.

Industrijski elektronički modul s natpisom 'QUINT-DIODE', sučeljima i tehničkim specifikacijama sa strane.

Slika slična

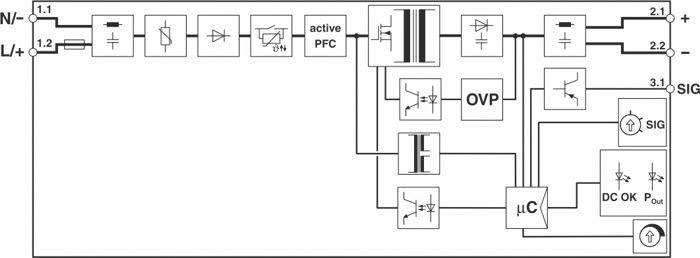

Shematski prikaz plana napajanja električnom strujom s komponentama poput ispravljača, aktivnog PFC-a, OVP-a i mikroupravljača.

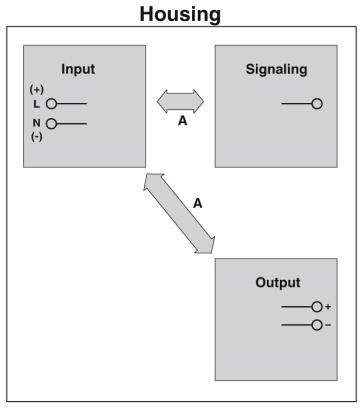

Dijagram sheme kućišta: Ulaz s plus i minus polovima, signal A prijenosa, izlaz s plus i minus polovima.

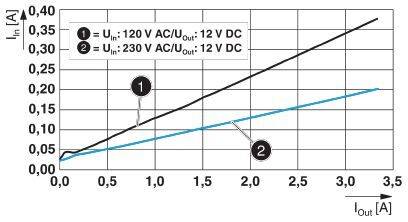

Dijagram prikazuje ulaznu struju In [A] u odnosu na izlaznu struju Iout [A]. Dvije linije: Uin=120 V AC (strmija), Uin=230 V AC (blaža).

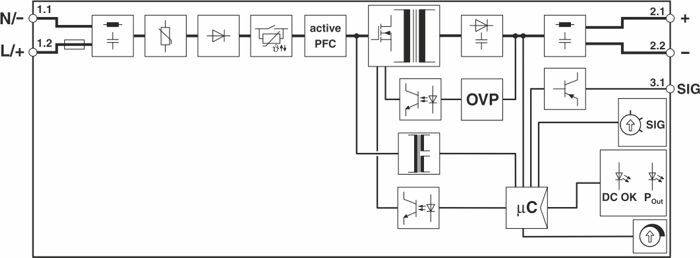

'Električna shema napajanja s aktivnom kompenzacijom faktora snage (PFC), zaštitom od prenapona (OVP) i mikrokontrolerom (µC) za signalni i istosmjerni izlaz.'

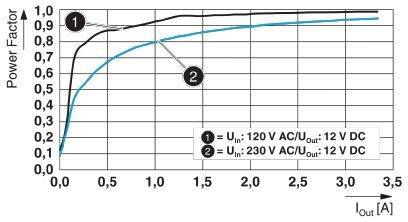

Dijagram prikazuje faktor snage u odnosu na izlaznu struju. Krivulje za 120 V i 230 V AC počinju blizu 0, zatim se penju i ravnaju se između 0,9 i 1,0.

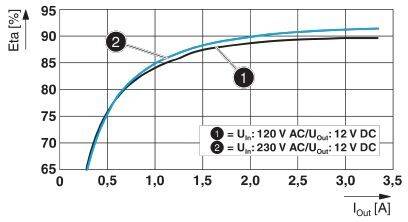

Dijagram prikazuje učinkovitost (Eta) u postocima na Y-osi i izlaznu struju (I_out) u amperima na X-osi. Uspoređene su dvije krivulje: 'U_in=120 V AC/U_out=12 V DC' i 'U_in=230 V AC/U_out=12 V DC'. Krivulje se približavaju 90% učinkovitosti.

1/7

Slika slična

Tehnički list (PDF)

Dostava pon, 5.10.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (97,99 € / komad)

97,99 €

sa PDV-om

samo 9,22 €

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 300 V / AC 60 s
Duljina uklanjanja: 10 mm
Trenutna potrošnja: 0,44 A (100 V / AC), 0,35 A (120 V / AC), 0,19 A (230 V / AC), 0,2 A (240 V / AC)
Nominalna potrošnja energije: 32,8 VA

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 100 V/AC

Izlazni napon: 12 V/DC

Ulazni napon: 100 V / AC - 240 V/AC

Ulazni napon (maks.): 240 V/AC

Izlazna struja maks.: 2.5 A

Izlazna struja (maks.) - zaobljena: 2.5 A

: 30 W

Faze: 1

Priključak: Push-In stezaljka

dim.: (D x Š x V) 90 x 22.5 x 106 mm

Težina: 0.181 kg

Izlazni napon (max.): 12 V/DC

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 2904605

Sadržaj: 1 St.

MTBF: 1848000 h

Širina: 22.5 mm

Visina: 106 mm

Dužina: 90 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/1AC/12DC/2.5/PT

Stupanj učinkovitosti: 90.9 %

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2140951 Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 2.5 A 30 W Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2140951 Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 2.5 A 30 W Content 1 St.

Opis

Primarni izvor napajanja, QUINT POWER, push-in priključak, ugradnja nosača šine, ulaz: 1-fazni, izlaz: 12 V DC / 2,5 A
