Kupi Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Industrijski elektronički modul s natpisom 'QUINT-DIODE', sučeljima i tehničkim specifikacijama sa strane.

Slika slična

Shematski prikaz plana napajanja električnom strujom s komponentama poput ispravljača, aktivnog PFC-a, OVP-a i mikroupravljača.

Dijagram sheme kućišta: Ulaz s plus i minus polovima, signal A prijenosa, izlaz s plus i minus polovima.

Dijagram prikazuje ulaznu struju In [A] u odnosu na izlaznu struju Iout [A]. Dvije linije: Uin=120 V AC (strmija), Uin=230 V AC (blaža).

'Električna shema napajanja s aktivnom kompenzacijom faktora snage (PFC), zaštitom od prenapona (OVP) i mikrokontrolerom (µC) za signalni i istosmjerni izlaz.'

Dijagram prikazuje faktor snage u odnosu na izlaznu struju. Krivulje za 120 V i 230 V AC počinju blizu 0, zatim se penju i ravnaju se između 0,9 i 1,0.

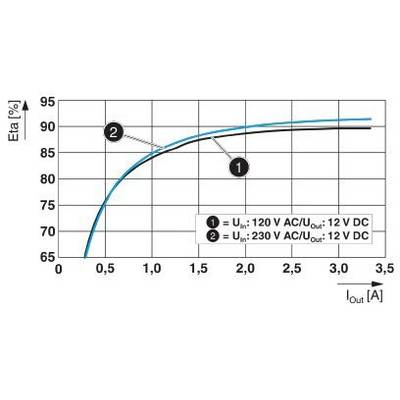

Dijagram prikazuje učinkovitost (Eta) u postocima na Y-osi i izlaznu struju (I_out) u amperima na X-osi. Uspoređene su dvije krivulje: 'U_in=120 V AC/U_out=12 V DC' i 'U_in=230 V AC/U_out=12 V DC'. Krivulje se približavaju 90% učinkovitosti.

1/7

Slika slična

Tehnički list (PDF)

Dostava sri, 7.10.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (97,99 € / komad)

97,99 €

sa PDV-om

samo 9,22 €

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 300 V / AC 60 s
Duljina uklanjanja: 10 mm
Trenutna potrošnja: 0,44 A (100 V / AC), 0,35 A (120 V / AC), 0,19 A (230 V / AC), 0,2 A (240 V / AC)
Nominalna potrošnja energije: 32,8 VA

Izlazni napon, nominalni: 100 - 240 V/AC

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 100 V/AC

Izlazni napon: 12 V/DC

Ulazni napon: 100 V / AC - 240 V/AC

Ulazni napon (maks.): 240 V/AC

Izlazna struja maks.: 2.5 A

Izlazna struja (maks.) - zaobljena: 2.5 A

: 30 W

Tip izlaza (napajanje): podesivi

Faze: 1

Izlazni napon (nom.): 12 V/DC

Broj izlaza: 1 x

Priključak: Push-In stezaljka

dim.: (D x Š x V) 90 x 22.5 x 106 mm

Težina: 0.181 kg

Izlazni napon (max.): 12 V/DC

Izlazni napon (min.): 12 V/DC

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 2904605

Sadržaj: 1 St.

MTBF: 1848000 h

Određene značajke napajanja: podesivi izlazni napon

Širina: 22.5 mm

Visina: 106 mm

Dužina: 90 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/1AC/12DC/2.5/PT

Stupanj učinkovitosti: 90.9 %

UKCA: da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Snaga

Priključak

Ulazni napon (maks.)

Izlazni napon (nom.)

Izlazni napon

Tip izlaza (napajanje)

Izlazni napon, nominalni

Izlazna struja (maks.) - zaobljena

Ulazni napon (min.)

Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2140951

Ovaj proizvod

30 W

Push-In stezaljka

240 V/AC

12 V/DC

podesivi

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 DIN-napajanje (DIN-letva) 24 V 2.5 A 60 W Content 1 St.

Kataloški br.:2140988

60 W

vijak

240 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 48 V 1.25 A 60 W Content 1 St.

Kataloški br.:2140996

60 W

vijak

264 V/AC

48 V

48 V/DC

fiksni napon

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.3 W 24 V 3.75 A 90 W Content 1 St.

Kataloški br.:2141009

90 W

vijak

575 V/AC

24 V

24 V/DC

fiksni napon

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 DIN-napajanje (DIN-letva) 12 V 15 A 180 W Content 1 St.

Kataloški br.:2141010

180 W

vijak

240 V/AC

12 V

12 V/DC

podesivi

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 DIN-napajanje (DIN-letva) 5 A 240 W Content 1 St.

Kataloški br.:2141011

240 W

vijak

240 V/AC

48 V/DC

podesivi

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 DIN-napajanje (DIN-letva) 24 V 1.3 A 30 W Content 1 St.

Kataloški br.:2141025

30 W

vijak

240 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 DIN-napajanje (DIN-letva) 12 V/DC 7.5 A 90 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2141026

90 W

Push-In stezaljka

240 V/AC

12 V/DC

podesivi

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 DIN-napajanje (DIN-letva) 5 A 240 W Content 1 St.

Kataloški br.:2141033

240 W

Push-In stezaljka

240 V/AC

48 V/DC

podesivi

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 DIN-napajanje (DIN-letva) 24 V 3.8 A 90 W Content 1 St.

Kataloški br.:2141035

90 W

vijak

240 V/AC

24 V

24 V/DC

podesivi

100-240 V/AC

3.8 A

100 V/AC

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2140951 Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2140951 Phoenix Contact 2904605 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Opis

Primarni izvor napajanja, QUINT POWER, push-in priključak, ugradnja nosača šine, ulaz: 1-fazni, izlaz: 12 V DC / 2,5 A
