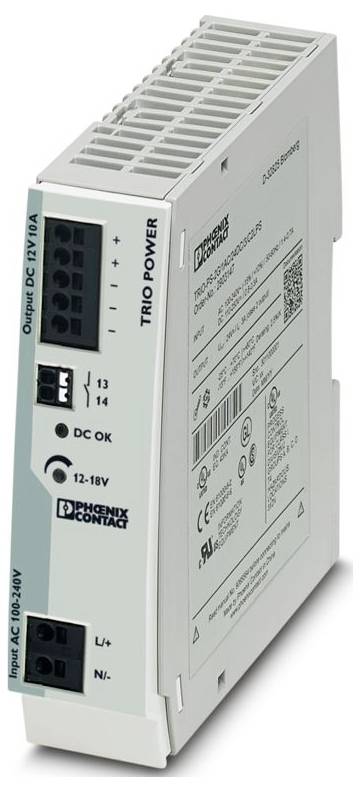

Phoenix Contact 2903158 napajanje 12 V/DC 10 A 254.7 VA Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: TRIO POWER
- Vrsta priključka: Push-in priključak
- Širina: 35 mm
- Visina: 130 mm
- Dubina: 115 mm
- Boja: zelena
- Materijal kućišta: PC
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-6-3
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Stupanj nečistoće: 2
- Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (prema IEC 60068-2-6); 15 Hz ... 150 Hz, 4 g, 90 min.
- Duljina skidanja izolacije: 8 mm
- Min. presjek fleksibilnog vodiča: 0,2 mm²
- Maks. presjek fleksibilnog vodiča: 1,5 mm²
- Min. presjek krutog vodiča: 0,2 mm²
- Presjek krutog vodiča maks.: 1,5 mm²
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Klasa zaštite: II (u zatvorenom razvodnom ormaru)
- Frekvencija: 50 Hz
- Raspon ulaznog napona: 122 V DC ... 250 V DC
- Raspon ulaznog napona: 122 V DC ... 275 V DC
- Maksimalni naponski otpor: ≤ 300 V AC 15 s
- Ulazna struja: ≤ 30 A (tipično)
- Integral struje ulaska (I2t):< 1,5 A2
- Ograničavanje struje uključivanja: tipično 30 A (nakon 1 ms)
- Vrijeme premošćivanja prekida mreže:> 100 ms (230 V AC)
- Potrošnja struje: 1,4 A (122 V DC); 0,6 A (250 V DC)
- Nazivna potrošnja snage: 254,7 VA
- Tipično vrijeme uključivanja:< 1 s
- Ulazni osigurač: 6,3 A brzog djelovanja (unutarnji (zaštita uređaja))
- Odabir prikladnog osigurača za zaštitu ulaza: 6 A ... 16 A (karakteristike B, C, D, K)
- Učinkovitost: tip. 87,5% (120 V AC); tip. 88,7% (230 V AC)
- Izlazne karakteristike: U/I s dinamičkom rezervom opterećenja
- Nazivni izlazni napon: 12 V DC ±1 %
- Raspon podešavanja izlaznog napona (USet): 12 V DC ... 18 V istosmjerne struje (> 12 V DC, konstantna snaga ograničena)
- Nazivna izlazna struja (IN): 10 A
- Dinamičko pojačanje (IDyn.Boost): 15 A (5 s)
- Otpornost na povratno napajanje:< 25 V
- Zaštita od prenapona na izlazu (OVP): ≤ 22 V DC
- Preostalo valovitost:< 50 mVSS (pri nominalnim vrijednostima)
- Vrijeme porasta: ≤ 10 ms (UOUT (10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 1 W (230 V)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 15 W (230 V)
- Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
- Ulaz: 3 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 6 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: 1 kV (razina ozbiljnosti ispitivanja 2 - neuravnotežen)
- Vrste signalizacije: LED; Beznaponski signalni kontakt
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 3 kV AC (tipsko ispitivanje); 1,5 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> (25 °C);> 1.700.000 sati (40 °C); 60 °C
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za montažu: može se slagati: vodoravno 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), okomito 50 mm
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: plastika
- Materijal nape: Polikarbonat
- Radna nadmorska visina: ≤ 5000 m (> 2000 m, smanjenje snage: 10%/1000 m)
- Klimatski razred: 3K3 (prema EN 60721)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
- EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 230 V AC
- Padovi napona: Padovi napona
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Temperatura okoline (testirano pri pokretanju): -25 °C
- Primjena u željeznicama: EN 50121-4
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Vrsta mreže: Zvjezdasta mreža
- Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
- Vrsta napona napajanja: DC
- Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz ±10 %
- Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
- Faktor snage (cos phi): 0,53
- Struja curenja prema PE:< 0,25 mA
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%, 10 Hz);< 0,1% (promjena ulaznog napona ±10%)
- Izlazna snaga: 120 W; 180 W (5 s)
- Presjek vodiča AWG min: 24
- Presjek vodiča AWG max: 16
- Razmak ugradnje desno/lijevo: 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
- Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
- Standard - Električna sigurnost: IEC 62368-1 (SELV)
- Standard - Zaštitni ekstra niski napon: IEC 62368-1 (SELV) i EN 60204-1 (PELV)
- Standard - Sigurno odvajanje: DIN VDE 0100-410
- Standard - Sigurnost transformatora: EN 61558-2-16 (samo razmak i puzne staze)
- UL odobrenja: UL popis UL 508; UL/C-UL priznato UL 60950-1
- Materijal kućišta: Polikarbonat
- Emisija interferencije: Emisija interferencije
- Raspon ulaznog napona AC: 85 V AC ... 264 V AC
- Prošireni raspon ulaznog napona tijekom rada:> 106 V AC
- Napon isključenja: 105 V DC
- Signal: DC u redu: Signal: DC u redu
- Maksimalni napon preklapanja: 30 V AC/DC
- Kontinuirana struja opterećenja: 100 mA
- Izlaz signala: LED indikator statusa: Izlaz signala: LED indikator statusa
- Oznaka signalizacije: DC OK
- Indikator statusa: LED "DC OK"
- SIL prema IEC 61508: 0
- Ulaz/Izlaz: nebalansiran
- Napon radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrijsko i stambeno
- Zračenje radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrija i stambene zgrade
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
85 V/AC
122 V/DC
- Ulazni napon (maks.)
264 V/AC
275 V/DC
- Izlazna struja maks.
10 A
- Izlazna struja (maks.) - zaobljena
10 A
254.7 VA
- Faze
1
- Izlazni napon (nom.)
12 V/DC
- Priključak
Push-in priključak s oprugom
- dim.
(D x Š x V) 115 x 35 x 130 mm
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
60 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
2903158
- Sadržaj
1 St.
- Širina
35 mm
- Visina
130 mm
- Dužina
115 mm
IP20
- Tip
TRIO-PS-2G/1AC/12DC/10
- Dubina
115 mm
- Ugradbena visina
130 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579698 Phoenix Contact 2903158 napajanje 12 V/DC 10 A 254.7 VA Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579698 Phoenix Contact 2903158 napajanje 12 V/DC 10 A 254.7 VA Content 1 St.
Opis
TRIO POWER primarni preklopni adapter za napajanje s utičnim konektorom za montažu na DIN šinu, ulaz: 1-fazni, izlaz: 12 V DC / 10 A
