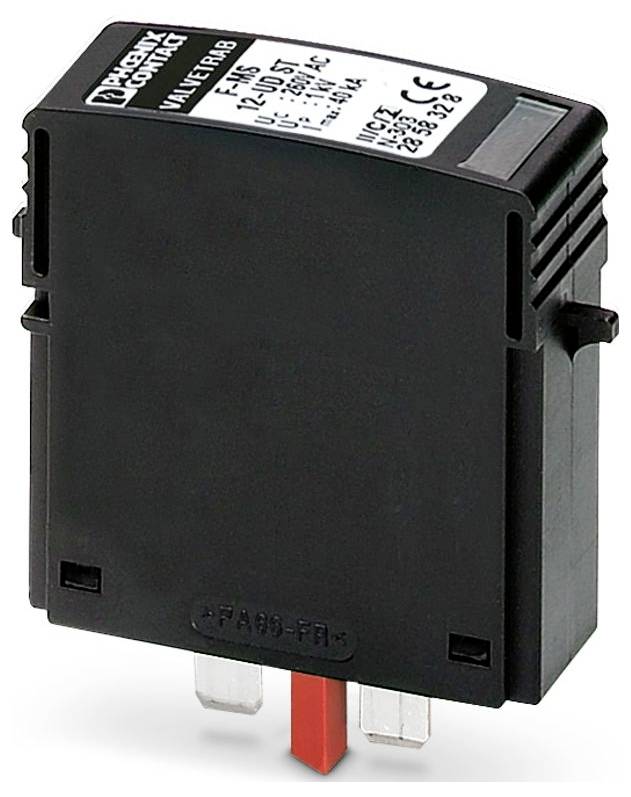

Slika slična
Phoenix Contact 2858328 F-MS 12-UD ST utikač za prenaponsku zaštitu 20 kA Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (85,99 € / komad)
85,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VALVETRAB MS
- IEC ispitna klasa: II; T2
- Dizajn: Dvodijelni utični modul montažne šine
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 240/415 V AC (TN - samo N-PE); 240/415 V AC (TT - samo N-PE)
- Vrsta priključka: utični
- Širina: 17,5 mm
- Visina: 52,4 mm
- Dubina: 55,3 mm
- Jedinica podjele: 1 TE
- Boja: crna (RAL 9005)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6
- Smjer djelovanja: N-PE
- Maksimalni kontinuirani napon UC: 305 V AC
- Struja zaštitnog vodiča IPE: ≤ 5 µA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Vrijeme odziva tA: ≤ 100 ns
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 80 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012.
- Vrsta montaže: na osnovni element
- EN Vrsta: T2
- Sustav napajanja IEC: TN;TT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6
- Grupa materijala: I
- Zaštitni putovi: NG
- Potrošnja energije računala u stanju pripravnosti: ≤ 1,5 mVA
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Sposobnost gašenja strujom praćenja Ifi: 100 A (260 V)
- Razina zaštite Up: ≤ 1,5 kV
- Preostali napon Ures: ≤ 0,4 kV (na In); ≤ 0,25 kV (pri 10 kA); ≤ 0,15 kV (pri 5 kA); ≤ 0,1 kV (pri 3 kA)
- Napon odziva pri 6 kV (1,2/50) µs: ≤ 1,5 kV
- Ponašanje TOV-a na UT: 1200 V AC (200 ms / način rada otpora)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL specifikacije: UL specifikacije
- Maksimalni kontinuirani napon MCOV (NG): 260 V AC
- Nazivna struja pražnjenja In (NG): 20 kA
- Sustav distribucije energije: Jednofazni
- Nazivna frekvencija: 50/60 Hz
- Izmjereni granični napon MLV (NG): 1490 V
- Vrsta SPD-a: 4CA
- Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
- Dodatni tehnički podaci: Dodatni tehnički podaci
- Odvodnici prenapona mogu se testirati pomoću CHECKMASTER-a od verzije softvera: od SW-Rev. 1.10
- Vrsta proizvoda
utikač za prenaponsku zaštitu
- Propuštanje
20 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
2858328
- Vrsta
2
- dim.
(D x Š x V) 55.3 x 17.5 x 52.4 mm
- Dužina
55.3 mm
- Širina
17.5 mm
- Visina
52.4 mm
- Dubina
55.3 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579540 Phoenix Contact 2858328 F-MS 12-UD ST utikač za prenaponsku zaštitu 20 kA Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579540 Phoenix Contact 2858328 F-MS 12-UD ST utikač za prenaponsku zaštitu 20 kA Piece 1 St.
Opis
Zaštitni utikač tipa 2 od prenapona s N-PE iskrištem ukupne struje za osnovni element.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
