Kupi Phoenix Contact 2702875 ILB BT ADIO MUX I/O modul

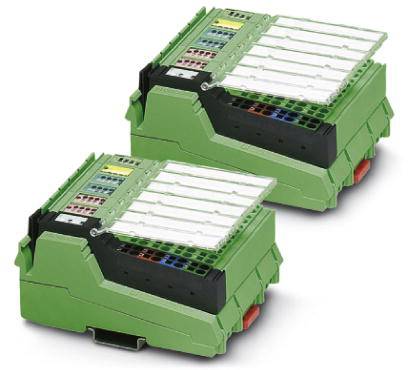

Dva zelena elektronička uređaja s modulskim komponentama i priključcima. Mogu se slagati jedan na drugi i imaju obojene utore.

Slika slična

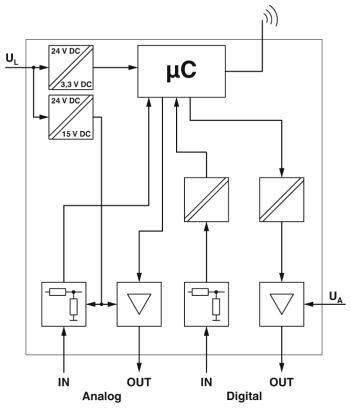

Shematski dijagram naponskog nadzornog sklopa s mikrokontrolerom (µC), analognim i digitalnim ulazima i izlazima, naponskim regulatorom od 24V do 3,3V i 15V.

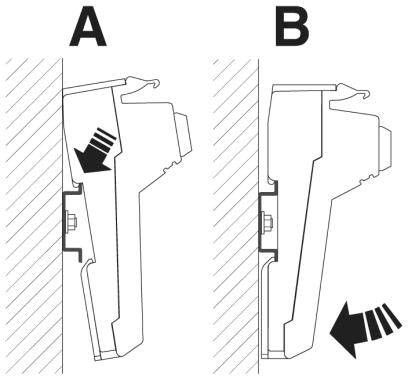

Dijagram prikazuje dva nacrta uređaja: A s kretanjem prema dolje, B nagnjen prema natrag, montiran na zidu.

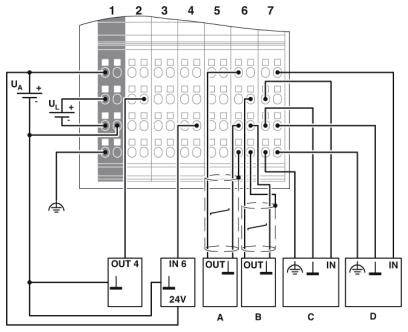

Električna shema upravljačke jedinice sa sedam priključnih točaka (1-7). Prikazane su veze prema četiri modula (A-D).

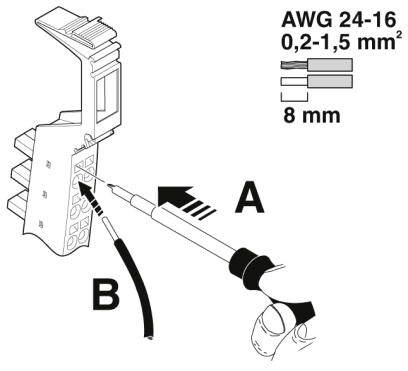

Ilustracija prikazuje dva alata, A i B, kako rade na električnom terminskom bloku. A pokazuje pritiskanje, B uvlačenje kabela.

'Shematski dijagram: Mikrokontroler (µC) upravlja analognim i digitalnim signalnim jedinicama, s naponskim ulazima od 24V, 3,3V i 15V istosmjerne struje, prikazuje protok signala i povezanost.'

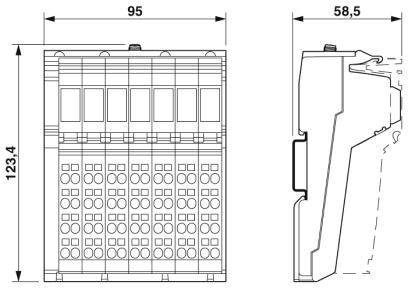

Tehnički crtež uređaja s mjerama: širina 95 mm, visina 123,4 mm, dubina 58,5 mm. Prikazani čeoni i bočni pogled.

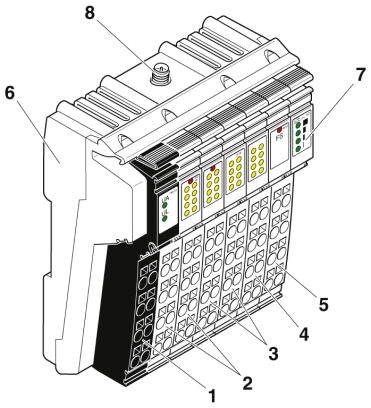

Nacrt elektroničkog modula s više utora. Numerirane zone prikazuju priključke i indikatorske lampice.

1/8

Slika slična

Tehnički list (PDF)

Dostava pet, 16.10.

Broj

kom. - zaliha Njemačka

Ukupno (1.549,00 € / komad)

1.549,00 €

sa PDV-om

samo 92,21 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta zaštite: IP20
Umgebungstemperatur (Lagerung/Transport): -25 °C - +85 °C
Luftdruck (Betrieb): 795 hPa - 1080 hPa
Funkstandard: Bluetooth 4.0 basierend
Modulationsart: GFSK (Gaussian Frequency Shift Keying)
Anschlussart der Antenne: RSMA (female)
Frequenzbereich: 2.402 GHz - 2.48 GHz
Sendeleistung: 5 dBm
Versorgungsspannung: 24 V/DC
Schutzbenennung: Verpolschutz, Überspannungsschutz
Digitale Eingänge Anschlussart: Zugfederanschluss
Anschlusstechnik: 1-Leiter
Anzahl der Digitale Eingänge: 16
Nenneingangsspannung: 24 V/DC
Anzahl der Digitale Ausgänge: 16
Digitale Ausgänge Anschlussart: Zugfederanschluss
Schutzbeschaltung: Kurzschlussschutz, Überlastschutz, rückspannungsfest
Nennausgangsspannung: 24 V/DC
Nennlast Lampen: 12 W
Anzahl der Analoge Eingänge: 2
Eingangssignal Strom: 0 mA - 20 mA
Eingangswiderstand Stromeingang: 50 Ω
Eingangssignal Spannung: 0 V - 10 V
Eingangswiderstand Spannungseingang: 130 kΩ
Anzahl der Analoge Ausgänge: 2
DAC-Auflösung: 12 Bit
Ausgangssignal Strom: 0 mA - 20 mA
Material Gehäuse: PA 6.6-FR
Montageart: Tragschiene
Farbe: grün
Nettogewicht: 630 g

Tip: ILB BT ADIO MUX

Vrsta proizvoda: I/O modul

Potrošnja struje: 60 mA

Proizvođač-br. dijela: 2702875

dim.: (D x Š x V) 57 x 95 x 123.4 mm

Izlazi: 8 A

Ulazi: 2.3 mA

Širina: 95 mm

Visina: 123.4 mm

Dužina: 57 mm

Sučelja: Bluetooth 4.0 basierend

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: -25 °C

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O modul

Upute za rad i sigurnost

Upute za rad i sigurnost 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O modul

Opis

Reichweiten 50 m ... 100 m in Industriehallen mit Rundstrahlantennen und bis zu 400 m im Freifeld mit Richtantennen. Schneller Verbindungsaufbau und Signalübertragung.

Ovaj tekst je strojno preveden.

Napomene

Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
