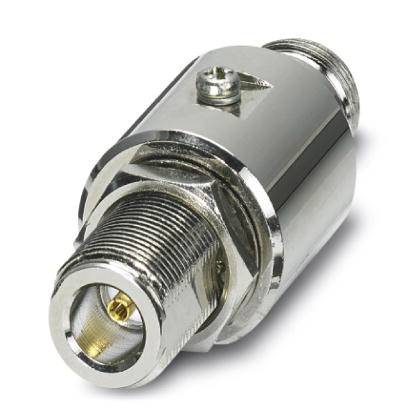

Srebreni koaksijalni kabelski konektor sa vijčanim mehanizmom, pogodan za upotrebu u elektroničkim uređajima.

Slika slična

Srebreni koaksijalni kabelski konektor sa vijčanim mehanizmom, pogodan za upotrebu u elektroničkim uređajima.

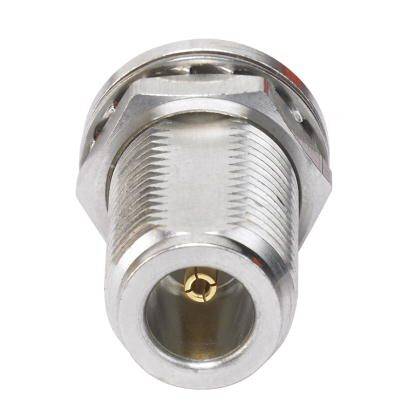

Metalni koaksijalni utikač u bliskom kadru. Vidljivi su unutarnji navoji i centralna kontaktna točka.

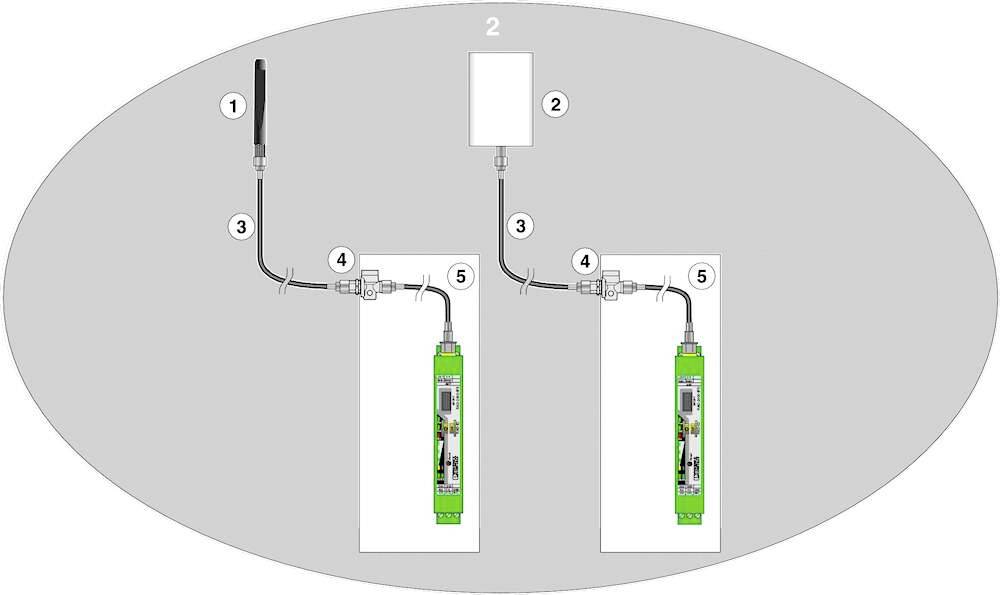

Dijagram prikazuje povezivanje dva zelena uređaja (5) s centralnom jedinicom (2) putem kabela (3 i 4) i antene (1).

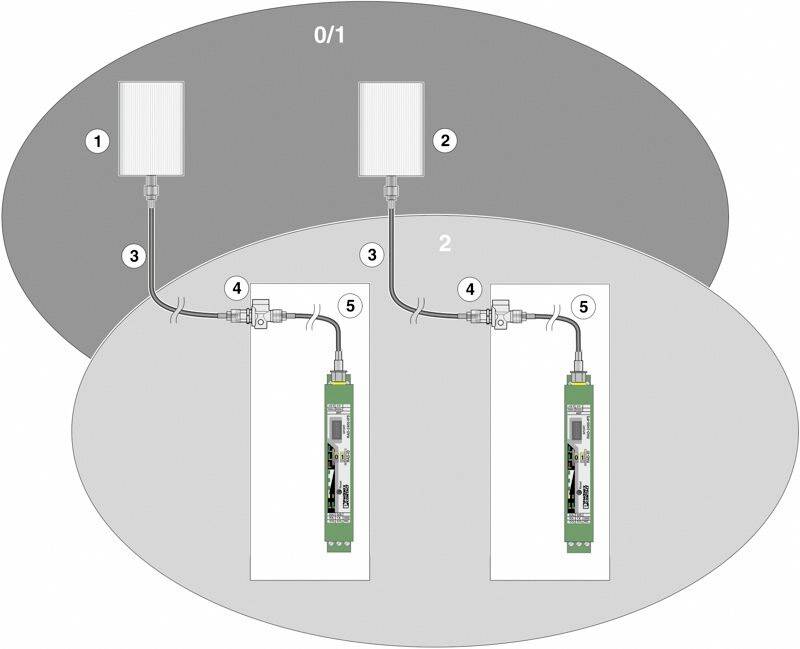

'Dva antenska sustava spajaju se s dva elektronička uređaja. Oznake: 0/1 i 2, s numeriranim koracima 1-5.'

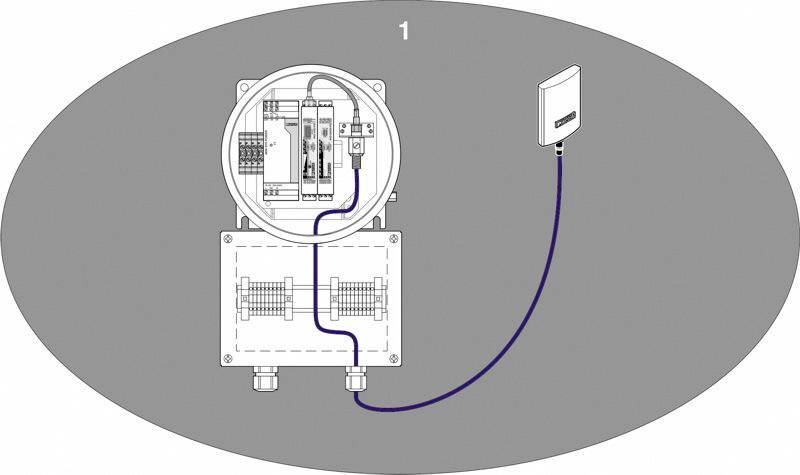

Dijagram prikazuje električnu shemu s dvije komponente povezane kabelom. Prikazuje električne krugove i priključke.

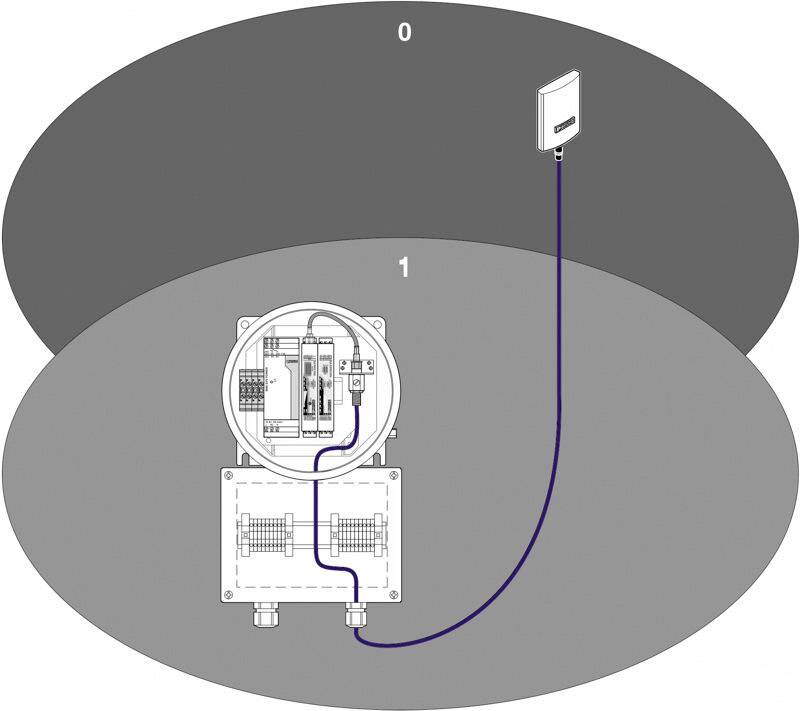

Dijagram umreženog uređaja: Uređaj je povezan kabelom sa senzorom. Pozadina je podijeljena u dva područja '0' i '1'.

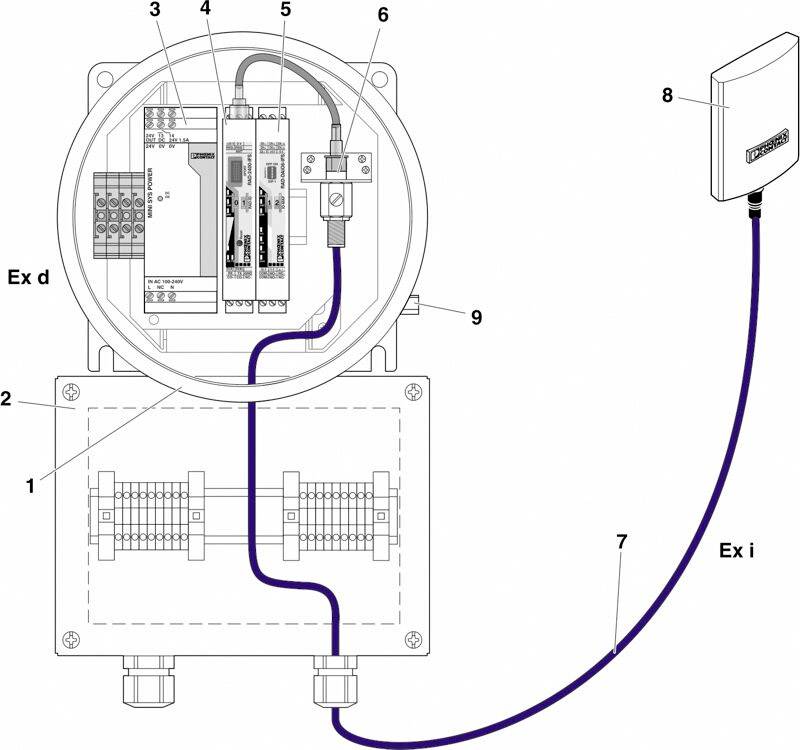

'Dijagram Ex d kućišta koje je povezano kabelom s Ex i uređajem. Komponente su numerirane i označene.'

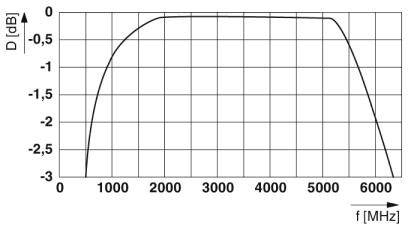

Dijagram frekvencijskog odziva prikazuje gotovo ravnu krivulju između 500 MHz i 5000 MHz s porastom i padom na krajevima.

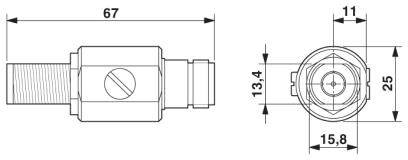

Tehnički nacrt mehaničke komponente s dimenzijama: duljina 67 mm, promjer 13,4 mm, širina 15,8 mm.

1/9

Slika slična

Phoenix Contact

Tehnički list (PDF)

European union

Dostava sri, 28.10.

Broj

kom. - zaliha Njemačka

Ukupno (285,00 € / komad)

285,00 €

sa PDV-om

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštita: IP65
Umgebungstemperatur (Betrieb): -40 °C ... 75 °C
Impedancija 50 Ω
Anschlussart: N (female) / N (female)
Eingangsleistung Pi: ≤ 2 W
Maximale Fehlerspannung Um: 253 V AC/DC
Maximale Kapazität: 5,64 pF
Prüfspannung: 2,1 kV AC (50 Hz / 2 s)
Material Gehäuse: Messing vernickelt
Material Gehäuseoberfläche: Nickel
Material Innenleiter: CuZn
Material Innenleiter-Oberfläche: Gold
Material Isolierkörper: PTFE
Material Dichtung: Silikon
Material Federkontakt: CuSn
Material Kontaktoberfläche: Au

Vrsta proizvoda: antenska barijera

Tip: BAR-ANT-N-N-EX

Proizvođač-br. dijela: 2702198

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

European union

Podatkovna tablica 2209816 Phoenix Contact 2702198 antenska barijera

Podatkovna tablica 2209816 Phoenix Contact 2702198 antenska barijera

Upute za rad i sigurnost

Upute za rad i sigurnost 2209816 Phoenix Contact 2702198 antenska barijera

Opis

Internationale Zulassungen (ATEX, IECEx). Einsatz von Standardantennen im Ex-Bereich der Zone 0, 1 und 2.
