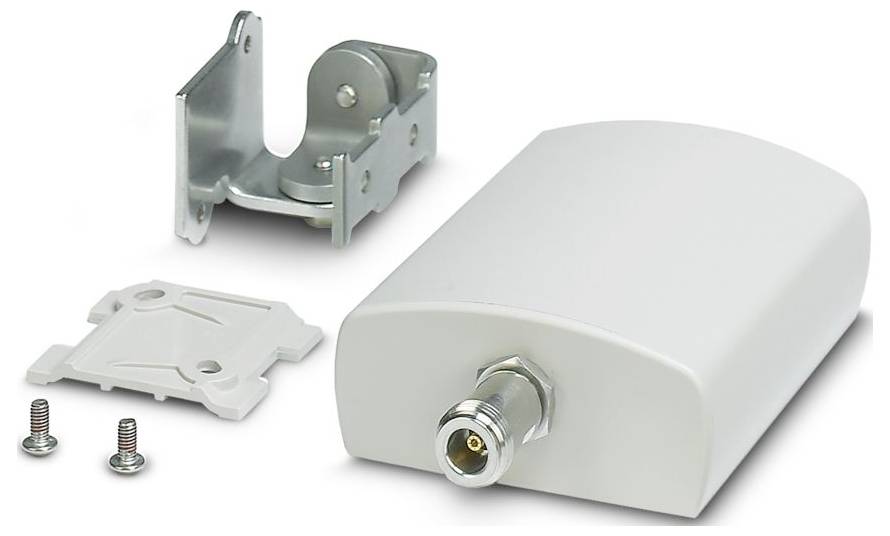

Phoenix Contact 2701186 ANT-DIR-2459-01 antena
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (285,00 € / komad)
285,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: N (ženski)
- Širina: 80 mm
- Visina: 100 mm
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP67
- Temperatura okoline (radna): -40 °C ... 75 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/propisi: EN 45545-2; NFPA 130; BS 6853
- Napomena: Zaštita od požara za željeznička vozila
- Vrsta montaže: montaža na zid; montaža na stup
- Udar (rad): Prema EN 50125-3, profil položaja: "izvan tračnica"
- Vibracije (rad): Prema EN 50125-3, profil položaja: "izvan pruge"
- Maksimalna unutarnja induktivnost Li: zanemariva
- Dužina: 35 mm
- Frekvencijski raspon: 2,4 GHz ... 2,5 GHz; 5,15 GHz ... 5,83 GHz
- Omjer stojnog vala (VSWR) u sustavu od 50 Ω: ≤ 2,00
- Materijal: Lexan EXL 9330;V2A;V2A
- Vanjske dimenzije: Vanjske dimenzije
- Opseg isporuke: uključujući nosače za montažu i stezaljke za jarbol
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Upute za ugradnju: Vanjska i unutarnja upotreba
- Vanjski promjer: 25 mm ... 85 mm (jarbol)
- Druga svojstva otpornosti: otporno na morsku vodu
- Ograničenje upotrebe: Ograničenje upotrebe
- CCCex - Napomena: Korištenje u potencijalno eksplozivnim atmosferama nije dopušteno u Kini.
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Ulazni napon Ui: 30 V
- Kapacitet Ci: zanemariv
- Ulazna struja II: 600 mA
- Elektronička oprema na željezničkim vozilima: Elektronička oprema na željezničkim vozilima
- Impedancija 50 Ω
- Frekvencijski pojas: 2,4 GHz; 5 GHz
- Pojačanje: 9 dBi
- Vertikalni kut otvaranja: 55° (2,4 GHz ... 2,5 GHz); 55° (5,1 GHz ... 5,9 GHz)
- Horizontalni kut otvaranja: 75° (2,4 GHz ... 2,5 GHz); 55° (5,1 GHz ... 5,9 GHz)
- Polarizacija: linearna vertikalna
- Priključni kabel: ne
- Brzina vjetra: 220 km/h
- Maksimalna snaga: 10,00 W
- Dijagram zračenja: Usmjeren
- Tip
ANT-DIR-2459-01
- Vrsta proizvoda
antena
- Proizvođač-br. dijela
2701186
- dim.
(D x Š x V) 35 x 80 x 100 mm
- Širina
80 mm
- Visina
100 mm
- Dužina
35 mm
- Dubina
35 mm
IP67
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579392 Phoenix Contact 2701186 ANT-DIR-2459-01 antena
Upute za rad i sigurnost
Upute za rad i sigurnost 3579392 Phoenix Contact 2701186 ANT-DIR-2459-01 antena
Opis
Usmjerena antena za montažu na zid ili jarbol, 2,4 GHz / 5 GHz, pojačanje: 9 dBi, klasa zaštite: IP67, otporna na udarce: IK06, otporna na morsku vodu, priključak: N (ženski), uklj. nosač za montažu i stezaljke za jarbol, ATEX i IECEx odobrenje
