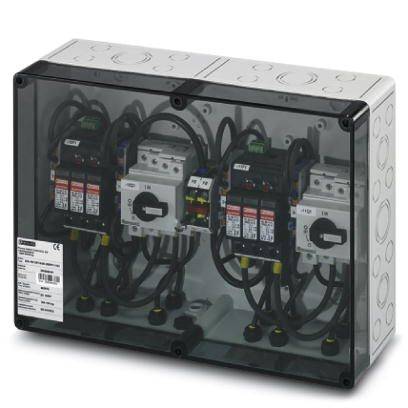

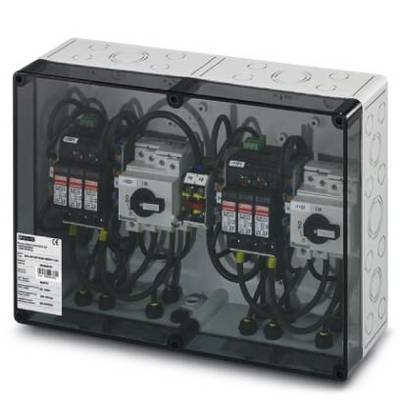

Električni razvodni ormar s tri prekidača i kabelima, prozirno kućište.

Slika slična

Električni razvodni ormar s tri prekidača i kabelima, prozirno kućište.

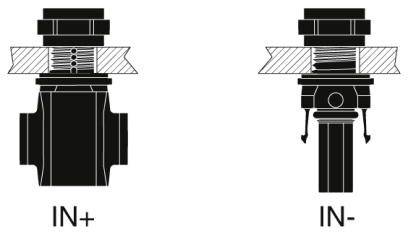

Dijagram prikazuje električne priključke: lijevo 'IN+' i desno 'IN-'. Razlikuje plus i minus pol za spajanja.

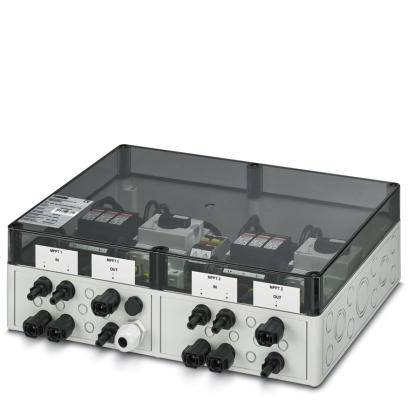

Sivo-crni električni razvodni ormarić s više priključaka i dva sklopna elementa. Pogodan za industrijske primjene.

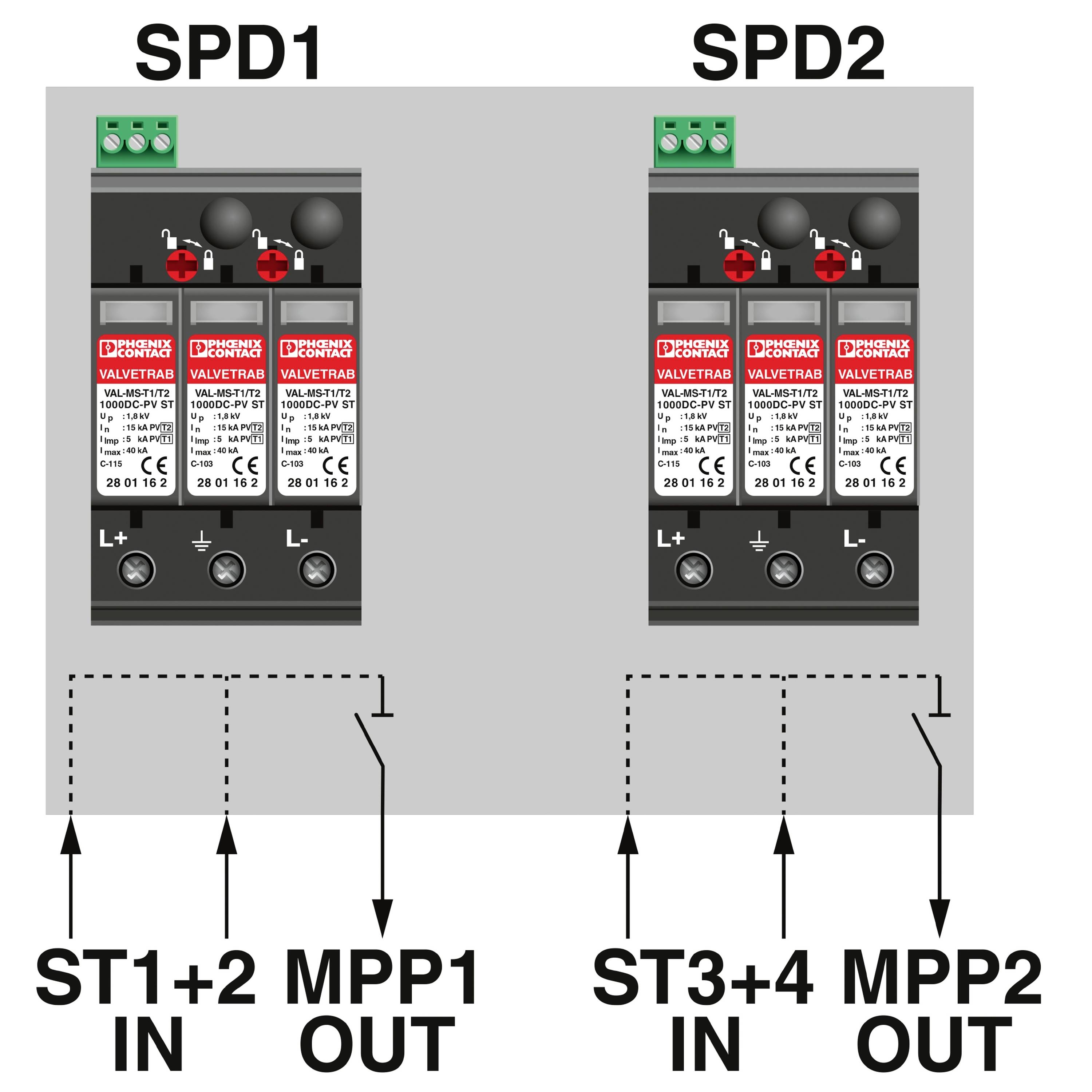

Ovo je dijagram elektroničkog sklopa sa dva SPD modula (SPD1 i SPD2), koji prikazuje povezivanja sa ST1+2, MPP1, ST3+4 i MPP2.

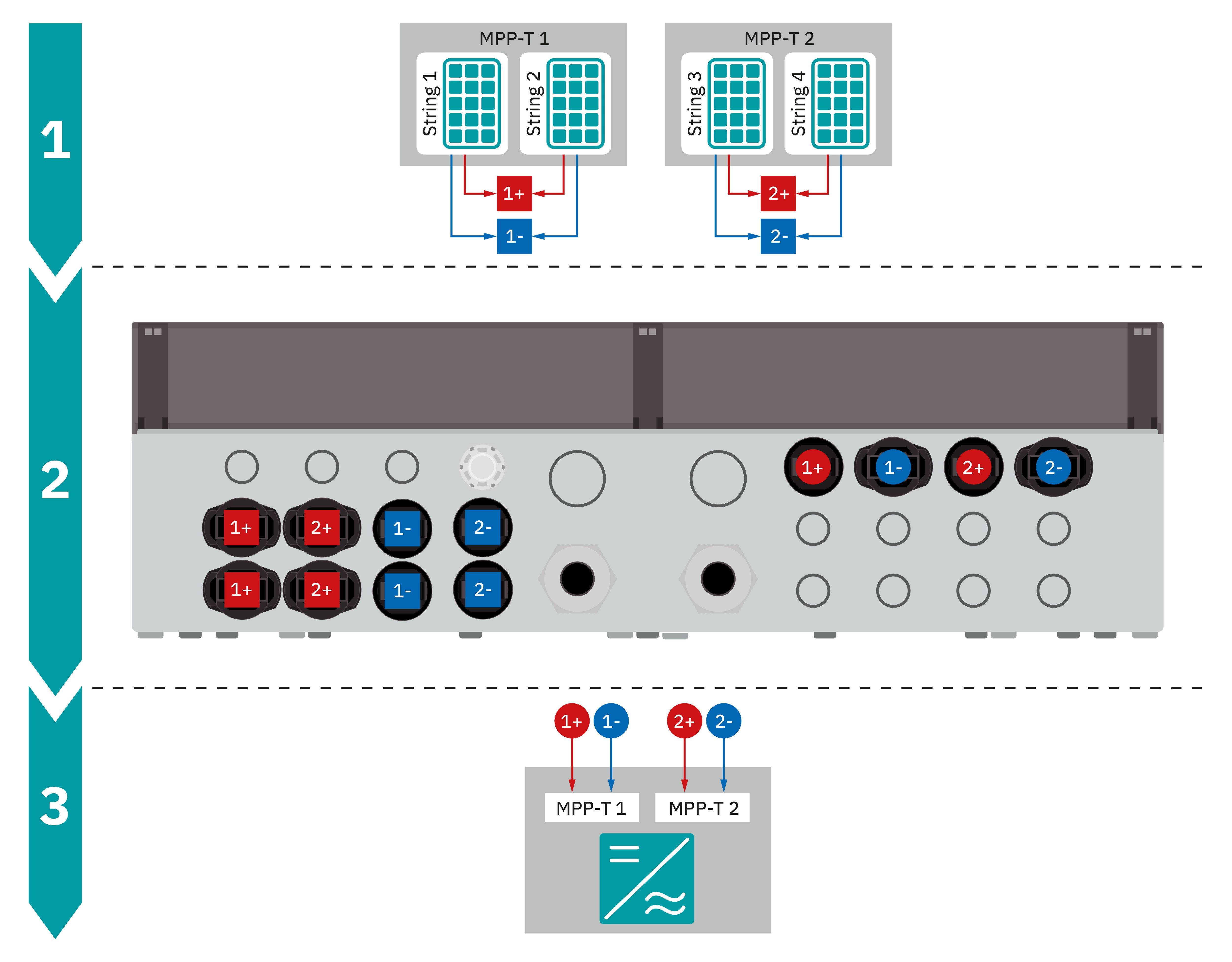

'Shema pretvarača s dva MPP-pratitelja. Gore dva niza solarnih modula, u sredini pretvarač, dolje priključci.'

Grafika simbola uzemljenja sa žuto-zeleno prugastim oznakama, dva srebrna kruga u sredini, prikazuje priključak za uzemljenje.

Prikaz sigurnosnog elementa sa zeleno-žutim prugastim uzorkom i nekoliko sivih dijelova, uključujući simbol uzemljenja.

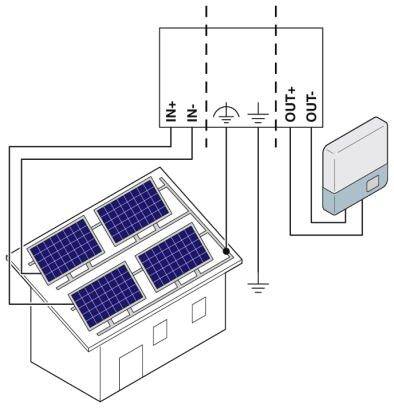

Dijagram solarne instalacije: Krov kuće s solarnim panelima povezan je s invertorom. Protok energije od panela do izvora električne energije.

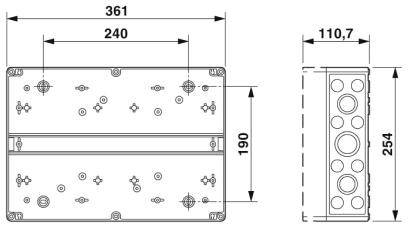

Tehnički nacrt pravokutne metalne ploče s rupama za vijke, dimenzije: 361x190 mm, bočni pogled prikazuje visinu od 254 mm.

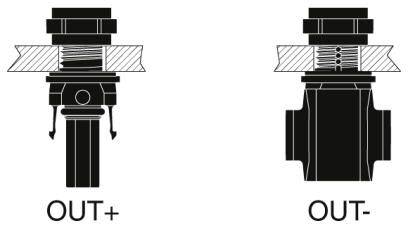

'OUT+' prikazuje priključak koji ima čvrsti prsten i strelice za protok. 'OUT-' prikazuje priključak bez dodatnih detalja.

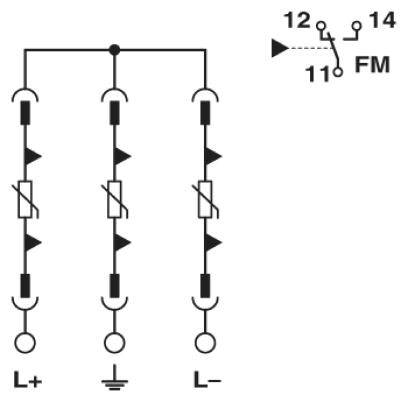

Električni plan spajanja s tri paralelne linije, svaka sadrži osigurač i diodu, povezane FM-prekidačem na 12 i 14.

1/11

Slika slična

Phoenix Contact

Tehnički list (PDF)

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (645,00 € / komad)

645,00 €

sa PDV-om

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštita: IP65
Temperatura okoline (rad): -20 ° C - +50 ° C
Poklopac / vrata od materijala: polikarbonat (proziran)
Broj nizova ulaza: 2 (po MPP trackeru)
Struja po nizu: 16 A.
Broj izlaza: 1 (po MPP trackeru)
Broj podržanih MPP praćenja: 2
Vrsta kabla: SUNCLIX
Ulaz niza presjeka kabela: 2,5 mm² - 6 mm²
Izlaz presjeka kabela: 2,5 mm² - 6 mm²
Prekidački kapacitet: 32 A (1000 V / po MPP trackeru)

dim.: (Š x V x D) 361 x 254 x 111 mm

Težina: 4.8020

Sadržaj: 1 St.

Širina: 361 mm

Visina: 254 mm

Dubina: 111 mm

Napon sustava: 1000 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101

Upute za rad i sigurnost

Upute za rad i sigurnost 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101

Opis

Montaža sklopnih i upravljačkih sklopa koji odgovaraju standardima zahvaljujući primjeni DIN EN 61439.
