Name: Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P utikač za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređ
Brand: Phoenix Contact
SKU: 3588261
Availability: SoldOut

Bijela plastična rešetkasta ploča sa serijom vertikalnih i horizontalnih letvica, dizajnirana za ventilaciju ili odvodnjavanje.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (65,50 € / komad)

655,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: VAL-SPP
IEC ispitna klasa: PV II; PV T2
Dizajn: Utikač
Broj polova: 1
Poruka o grešci zaštite od prenapona: vizualna
Vrsta priključka: utični
Širina: 17,5 mm
Visina: 54,2 mm
Dubina: 61,5 mm
Jedinica podjele: 1 TE
Boja: svijetlosiva (RAL 7035)
Klasa zapaljivosti prema UL 94: V-0
Materijal kućišta: PA 6.6-FR 20% GF
Struja zaštitnog vodiča IPE: ≤ 350 µA AC; ≤ 100 µA DC
Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
Ukupna struja pražnjenja ITotal (8/20) µs: 40 kA
Vrijeme odziva tA: ≤ 25 ns
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20C
Temperatura okoline (radna): -40 °C ... 85 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 4000 m (amsl)
Standardi/propisi: IEC 61643-31
Napomena: 2018.
Vrsta montaže: na osnovni element
EN Vrsta: T2
Sustav napajanja IEC: DC
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Stupanj nečistoće: 2
CTI vrijednost materijala: 600
Izolacijski materijal: PA 6.6-FR 20% GF
Grupa materijala: I
Potrošnja energije računala u stanju pripravnosti: ≤ 90 mVA
Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
Razina zaštite Up: ≤ 5,7 kV (2 utikača u seriji)
Preostali napon Ures: ≤ 5,7 kV (kod In, 2 konektora u seriji); ≤ 5 kV (kod 10 kA, 2 konektora u seriji); ≤ 4,8 kV (kod 5 kA, 2 konektora u seriji); ≤ 4,5 kV (kod 3 kA, 2 konektora u seriji)
Dopuštena vlažnost (rad): 5% ... 95%
Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibracije (rad): 5g (5-500 Hz / 2,5 h / XYZ)
Mjesto ugradnje: Unutarnji prostor
Mjesto ugradnje odvajajućeg uređaja: Unutarnje
Pristupačnost: Pristupačno
Ponašanje pri kvaru SPD-a: OCFM (Ponašanje pri kvaru isključenja)
Zaštitni krug istosmjerne strane: Zaštitni krug istosmjerne strane
Maksimalni kontinuirani napon UCPV: 1800 V DC (2 konektora u seriji)
Sposobnost podnošenja kratkog spoja ISCPV: 15000 A
Napon otvorenog kruga UOCSTC: 1500 V DC (2 konektora u seriji)
Otpor izolacije Riso:> 5 MΩ (pri 500 V DC)
Konfiguracija veze: Y-konfiguracija
PV zaštitni krug: PV zaštitni krug
Trajna radna struja ICPV: ≤ 100 µA DC
Temperatura okoline (ugradnja): -5 °C ... 50 °C

Vrsta proizvoda: utikač za prenaponsku zaštitu

Zaštita od prenapona za: fotovoltaični uređaj

Propuštanje: 20 kA

Izvedba: Utikač

: IP20C

Proizvođač-br. dijela: 1466780

Vrsta: 2

dim.: (Š x V x D) 17.5 x 54.2 x 61.5 mm

Širina: 17.5 mm

Visina: 54.2 mm

Dubina: 61.5 mm

Sadržaj: 10 St.

Vrsta ambalaže: Piece

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P utikač za prenaponsku zaštitu 6 kA Piece 1 St.

Kataloški br.:3563560

Dostava sri,28.10.

Conrad Electronic

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P utikač za prenaponsku zaštitu 1 St.

Kataloški br.:3563550

Dostava pon,26.10.

16 kom. - zaliha NjemačkaConrad Electronic

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P utikač za prenaponsku zaštitu 10 kA 1 St.

Kataloški br.:3563566

Dostava pon,26.10.

55 kom. - zaliha NjemačkaConrad Electronic

12 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P utikač za prenaponsku zaštitu 10 kA 1 St.

Kataloški br.:3563573

Dostava pon,26.10.

1 kom. - zaliha NjemačkaConrad Electronic

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P utikač za prenaponsku zaštitu 10 kA 1 St.

Kataloški br.:3563584

Dostava pon,26.10.

19 kom. - zaliha NjemačkaConrad Electronic

60 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1180140 F-EV 12-P utikač za prenaponsku zaštitu 20 kA 1 St.

Kataloški br.:3565634

Dostava pon,16.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

67,99 €^*

Phoenix Contact 1180142 VAL-EV 280-P utikač za prenaponsku zaštitu 1 St.

Kataloški br.:3565679

Dostava pon,16.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

Phoenix Contact 1180147 F-EV-T1/T2 50-P utikač za prenaponsku zaštitu 50 kA Single 1 St.

Kataloški br.:3565648

Dostava pon,16.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

93,99 €^*

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P utikač za prenaponsku zaštitu 12.5 kA 1 St.

Kataloški br.:3565655

Dostava pon,16.11.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

79,99 €^*

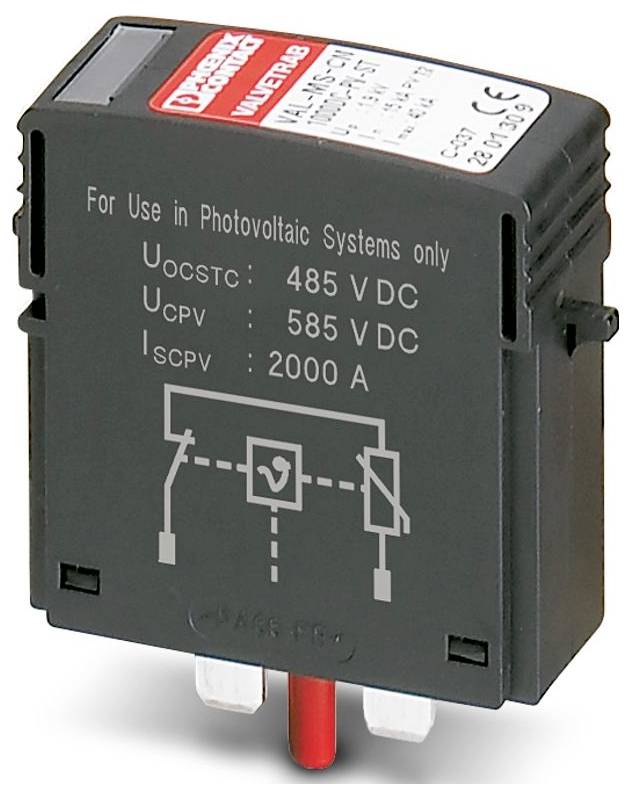

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 utikač za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj 40 kA 4 St.
