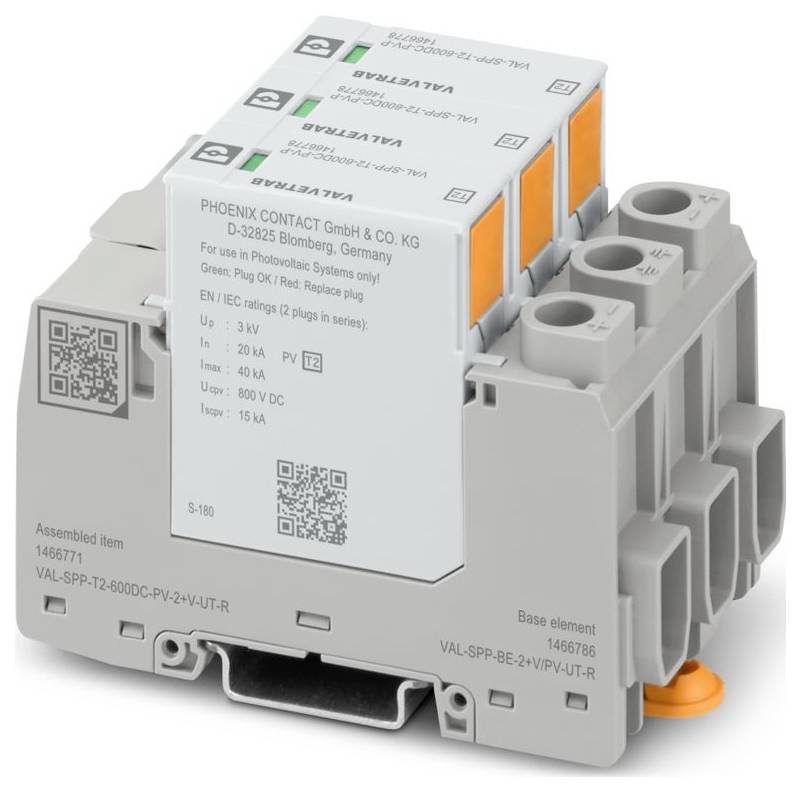

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (269,00 € / komad)
269,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VAL-SPP
- IEC ispitna klasa: PV II; PV T2
- Dizajn: Dvodijelni utični modul montažne šine
- Broj polova: 3
- Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
- Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
- Funkcija prebacivanja: Mjenjač
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 53,4 mm
- Visina: 96,6 mm
- Dubina: 71,5 mm (uključujući montažnu šinu od 7,5 mm)
- Jedinica divizije: 3 TE
- Boja: siva (RAL 7042); svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR 20% GF; PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Struja zaštitnog vodiča IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Ukupna struja pražnjenja ITotal (8/20) µs: 40 kA
- Vrijeme odziva tA: ≤ 25 ns
- Maksimalna potrebna vrijednost osigurača: 1 A (gG)
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP20C (kada je instalirano)
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 5000 m (amsl)
- Standardi/propisi: IEC 61643-31
- Napomena: 2018.
- Vrsta montaže: Montažna šina: 35 mm
- EN Vrsta: T2
- Sustav napajanja IEC: DC
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6-FR 20% GF; PBT
- Grupa materijala: I
- Zaštitni putevi: (DC+) - (DC-);(DC+) - PE;(DC-) - PE
- Potrošnja energije računala u stanju pripravnosti: ≤ 80 mVA
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Razina zaštite Up: ≤ 3 kV
- Preostali napon Ures: ≤ 3 kV (na In); ≤ 2,5 kV (na 10 kA); ≤ 2,3 kV (na 5 kA); ≤ 2,1 kV (pri 3 kA)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (5-500 Hz / 2,5 h / XYZ)
- Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
- Duljina skidanja izolacije: 7 mm
- Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
- Radna struja AC: 5 mA AC ... 1 A izmjenične struje
- Mjesto ugradnje: Unutarnji prostor
- Mjesto ugradnje odvajajućeg uređaja: Unutarnje
- Pristupačnost: Pristupačno
- Ponašanje pri kvaru SPD-a: OCFM (Ponašanje pri kvaru isključenja)
- Zaštitni krug istosmjerne strane: Zaštitni krug istosmjerne strane
- Maksimalni kontinuirani napon UCPV: 800 V DC
- Sposobnost podnošenja kratkog spoja ISCPV: 15000 A
- Napon otvorenog kruga UOCSTC: 667 V DC
- Otpor izolacije Riso:> 5 MΩ (pri 500 V DC)
- Konfiguracija veze: Y-konfiguracija
- PV zaštitni krug: PV zaštitni krug
- Trajna radna struja ICPV: ≤ 100 µA DC
- 2 vodiča istog presjeka, fleksibilna, s dvostrukom ferulom i plastičnom čahurom: 1,5 mm² ... 6 mm²
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 0,75 mm²
- Vrsta izolacije: Proizvod ima dvostruku/pojačanu izolaciju između glavnog i pomoćnog strujnog kruga.
- Temperatura okoline (ugradnja): -5 °C ... 50 °C
- Radni napon AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Radni napon DC: 125 V DC (≤ 5000 m (amsl))
- Radna struja istosmjerne struje: 200 mA istosmjerne struje
- Vrsta proizvoda
odvodnik prenapona
- Zaštita od prenapona za
fotovoltaični uređaj
- Propuštanje
40 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20C (kada je instalirano)
- Proizvođač-br. dijela
1466771
- Vrsta
2
- dim.
(Š x V x D) 53.4 x 96.6 x 71.5 mm
- Širina
53.4 mm
- Visina
96.6 mm
- Dubina
71.5 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40
Upute za rad i sigurnost
Upute za rad i sigurnost 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40
Opis
Odvodnik prenapona, tipa 2 / klase II, za 2-polne izolirane i uzemljene PV DC sustave 600 V DC, za montažu na DIN šinu, 3-polni osnovni element s kontaktom za daljinsku signalizaciju, tri utična zaštitna elementa s nadzorom temperature, poruka o statusu na svakom utikaču.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
