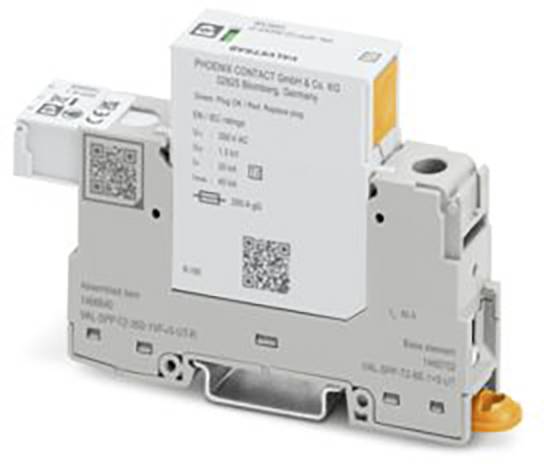

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R odvodnik prenapona 20 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (93,99 € / komad)
93,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VAL-SPP
- IEC ispitna klasa: II; T2
- Dizajn: Dvodijelni utični modul montažne šine
- Broj polova: 1
- Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
- Nazivni napon UN: 240 V AC ±10% (TN); 240 V AC ±10% (TT); 230 V AC ±10% (IT)
- Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
- Funkcija prebacivanja: Mjenjač
- Vrsta priključka: Push-in priključak
- Navoj vijka: M5
- Moment pritezanja: 3 Nm ... 3,5 Nm
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 17,8 mm
- Visina: 110,8 mm
- Dubina: 71,5 mm (uključujući montažnu šinu od 7,5 mm)
- Jedinica podjele: 1 TE
- Boja: siva (RAL 7042); svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR 20% GF; PBT
- Maksimalni kontinuirani napon UC: 350 V AC
- Struja zaštitnog vodiča IPE: ≤ 5 µA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Vrijeme odziva tA: ≤ 25 ns
- Maksimalna potrebna vrijednost osigurača: 1 A (gG)
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP20C (kada je instalirano)
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 5000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012 + A11:2018
- Vrsta montaže: Montažna šina: 35 mm
- EN Vrsta: T2
- Sustav napajanja IEC: TN;TT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6-FR 20% GF; PBT
- Grupa materijala: I
- Zaštitni putevi: LN;L-PE;L-PEN
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Razina zaštite Up: ≤ 1,5 kV
- Preostali napon Ures: ≤ 1,5 kV (na In); ≤ 1,3 kV (na 10 kA); ≤ 1,2 kV (pri 5 kA); ≤ 1,1 kV (pri 3 kA)
- Impulsni napon odziva pri 6 kV (1,2/50) µs: ≤ 1,5 kV
- Ponašanje TOV-a na UT: 460 V AC (5 s / način rada); 460 V AC (120 min / način rada)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
- Duljina skidanja izolacije: 8 mm
- Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
- Nazivna struja opterećenja IL: 80 A (25 mm²)
- Sposobnost podnošenja kratkog spoja ISCCR: 25 kA
- Maksimalna nazivna struja osigurača za V-prolazno ožičenje: 80 A (gG)
- Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 200 A (gG)
- Radna struja AC: 5 mA AC ... 1 A izmjenične struje
- Općenito: Općenito
- 2 vodiča istog presjeka, fleksibilna, s dvostrukom ferulom i plastičnom čahurom: 1,5 mm² ... 16 mm²
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 0,75 mm²
- Vrsta izolacije: Proizvod ima dvostruku/pojačanu izolaciju između glavnog i pomoćnog strujnog kruga.
- Temperatura okoline (ugradnja): 5 °C ... 50 °C
- Radni napon AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl) pri razini onečišćenja 2); 5 V AC ... 150 V AC (≤ 5000 m (amsl))
- Radni napon DC: 125 V DC (≤ 5000 m (amsl))
- Radna struja istosmjerne struje: 200 mA istosmjerne struje
- Maksimalni gubitak snage pri nominalnim uvjetima: ≤ 1,75 mVA
- Vrsta proizvoda
odvodnik prenapona
- Propuštanje
20 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20C (kada je instalirano)
- Proizvođač-br. dijela
1466640
- Vrsta
2
- dim.
(Š x V x D) 17.8 x 110.8 x 71.5 mm
- Širina
17.8 mm
- Visina
110.8 mm
- Dubina
71.5 mm
- Sadržaj
1 St.
DIN rail (top hat rail) 35 mm
TRUE
Other
350 V
20 kA
TRUE
1.5 kV
Optical
TRUE
1.5 mm²
35 mm²
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
40 kA
25 kA
200 A
80 A
FALSE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R odvodnik prenapona 20 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R odvodnik prenapona 20 kA 1 St.
Opis
Utični odvodnik prenapona, tipa 2 / klase II, za jednofazne mreže napajanja s kombiniranim PE i N u jednom vodiču (2-žični sustav: L, N/PEN), s kontaktom za daljinsku signalizaciju.
