Slika slična

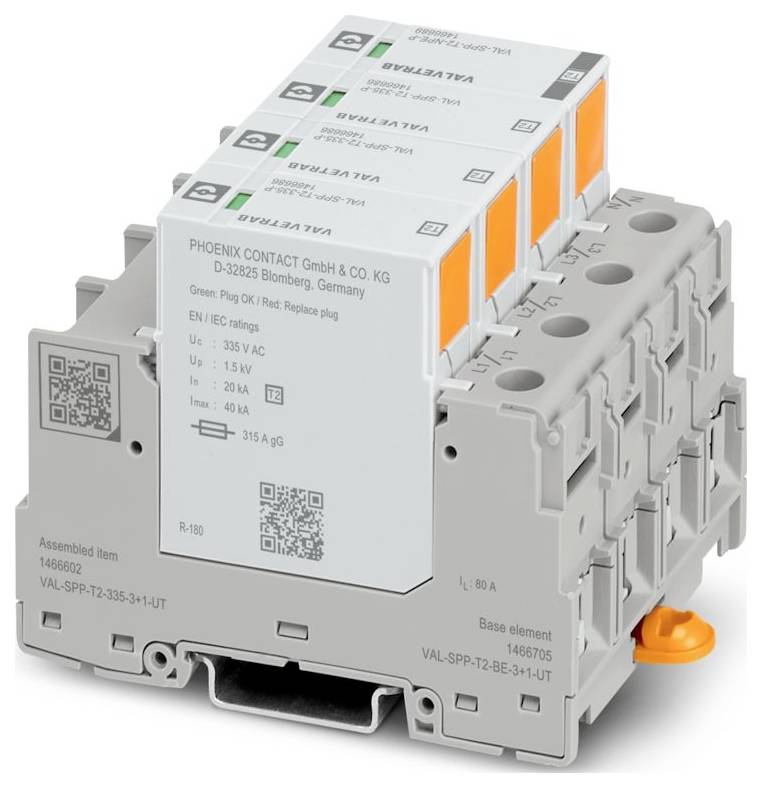

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT odvodnik prenapona 20 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (279,00 € / komad)
279,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VAL-SPP
- IEC ispitna klasa: II; T2
- Dizajn: Dvodijelni utični modul montažne šine
- Broj polova: 4
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 240/415 V AC ±10% (TN-S); 240/415 V AC ±10% (TT)
- Vrsta priključka: Viljuškasta kabelska stopica
- Navoj vijka: M5
- Moment zatezanja: 30 lbf-in.
- Presjek fleksibilnog vodiča: 1,5 mm² ... 25 mm²
- Presjek krutog vodiča: 1,5 mm² ... 50 mm²; 2x 1,5 mm² ... 16 mm² (2 vodiča istog presjeka)
- Presjek vodiča AWG: 14 ... 2
- Širina: 71,2 mm
- Visina: 96,6 mm
- Dubina: 71,5 mm (uključujući montažnu šinu od 7,5 mm)
- Jedinica divizije: 4 TE
- Boja: siva (RAL 7042); svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR 20% GF; PBT
- Struja zaštitnog vodiča IPE: ≤ 5 µA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Ukupna struja pražnjenja ITotal (8/20) µs: 40 kA
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP20C (kada je instalirano)
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 5000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012 + A11:2018
- Vrsta montaže: Montažna šina: 35 mm
- EN Vrsta: T2
- Sustav napajanja IEC: TN-S;TT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6-FR 20% GF; PBT
- Grupa materijala: I
- Zaštitni putovi: LL;LN;LG;NG
- Potrošnja energije računala u stanju pripravnosti: ≤ 450 mVA
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL specifikacije: UL specifikacije
- Maksimalni kontinuirani napon MCOV (NG): 305 V AC
- Sustav distribucije energije: Wye
- Nazivna frekvencija: 50/60 Hz
- Izmjereni granični napon MLV (NG): 1140 V
- Vrsta SPD-a: 4CA
- Duljina skidanja izolacije: 18 mm
- Maksimalni kontinuirani napon UC (LN): 335 V AC
- Maksimalni kontinuirani napon UC (N-PE): 305 V AC
- Nazivna struja opterećenja IL: 80 A (25 mm²)
- Sposobnost gašenja strujom praćenja Ifi (N-PE): 100 A
- Sposobnost podnošenja kratkog spoja ISCCR: 100 kA
- Razina zaštite Up (LN): ≤ 1,5 kV
- Razina zaštite Up (L-PE): ≤ 1,7 kV
- Razina zaštite Up (N-PE): ≤ 1,5 kV
- Preostali napon Ures (LN): ≤ 1,5 kV (na In); ≤ 1,3 kV (na 10 kA); ≤ 1,2 kV (pri 5 kA); ≤ 1,1 kV (pri 3 kA)
- Preostali napon Ures (L-PE): ≤ 1,7 kV (na In); ≤ 1,5 kV (na 10 kA); ≤ 1,3 kV (pri 5 kA); ≤ 1,2 kV (pri 3 kA)
- Preostali napon Ures (N-PE): ≤ 0,5 kV (na In); ≤ 0,4 kV (pri 10 kA); ≤ 0,3 kV (pri 5 kA); ≤ 0,1 kV (pri 3 kA)
- Ponašanje TOV-a na UT (LN): 415 V AC (5 s / način rada pri otkazivanju); 460 V AC (120 min / način rada pri kvaru)
- Ponašanje TOV-a na UT (N-PE): 1200 V AC (200 ms / način rada s otporom)
- Vrijeme odziva tA (LN): ≤ 25 ns
- Vrijeme odziva tA (L-PE): ≤ 100 ns
- Vrijeme odziva tA (N-PE): ≤ 100 ns
- Maksimalna nazivna struja osigurača za V-prolazno ožičenje: 80 A (gG)
- Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 315 A (gG)
- Maksimalni kontinuirani napon MCOV (LN): 320 V AC
- Maksimalni kontinuirani napon MCOV (LG): 320 V AC
- Nazivni napon: 240/415 V AC
- Izmjereni granični napon MLV (LN): 1340 V
- Izmjereni granični napon MLV (LG): 2480 V
- Podaci UL konektora: Podaci UL konektora
- Maksimalni kontinuirani napon MCOV (LL): 640 V AC
- Izmjereni granični napon MLV (LL): 2680 V
- Općenito: Općenito
- Dodatni tehnički podaci: Dodatni tehnički podaci
- Maksimalni kontinuirani napon UC (L-PE): 335 V AC
- Nazivna impulsna struja pražnjenja In: 20 kA
- 2 vodiča istog presjeka, fleksibilna, s dvostrukom ferulom i plastičnom čahurom: 1,5 mm² ... 16 mm²
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 1,5 mm² ... 35 mm²; 2x 1,5 mm² ... 10 mm² (2 vodiča istog presjeka)
- Presjek fleksibilnog vodiča s čahurom na kraju žice bez plastične čahure: 1,5 mm² ... 25 mm²; 2x 1,5 mm² ... 16 mm² (2 vodiča istog presjeka)
- Ponašanje TOV-a na UT (L-PE): 1464 V AC (200 ms / način rada otpora)
- Temperatura okoline (ugradnja): -5 °C ... 50 °C
- Vrsta proizvoda
odvodnik prenapona
- Propuštanje
20 kA
- Nazivni napon
240 V/AC
415 V/AC
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20C (kada je instalirano)
- Proizvođač-br. dijela
1466602
- Vrsta
2
- dim.
(Š x V x D) 71.2 x 96.6 x 71.5 mm
- Širina
71.2 mm
- Visina
96.6 mm
- Dubina
71.5 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT odvodnik prenapona 20 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT odvodnik prenapona 20 kA 1 St.
Opis
Utični odvodnik prenapona, tipa 2 / klase II, za trofazne mreže napajanja s odvojenim N i PE (5-žilni sustav: L1, L2, L3, N, PE).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
