Name: Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Pi
Brand: Phoenix Contact
SKU: 3588068
Availability: SoldOut

Siva električna komponenta s više priključnih portova i naljepnicom koja ukazuje na specifikacije i logotipe certifikacije.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (329,00 € / komad)

329,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

IEC ispitna klasa: T2
Dizajn: Jednodijelni modul montažne šine
Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
Nazivni napon UN: 1000 V DC
Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
Funkcija prebacivanja: Mjenjač
Vrsta priključka: Vijčani priključak
Navoj vijka: M2
Moment zatezanja: 0,25 Nm
Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
Presjek vodiča AWG: 28 ... 16
Širina: 71,2 mm
Visina: 120 mm
Dubina: 65,5 mm (uključujući montažnu šinu od 7,5 mm)
Jedinica divizije: 4 TE
Boja: siva (RAL 7042)
Klasa zapaljivosti prema UL 94: V-0
Materijal kućišta: PA 6.6
Smjer djelovanja: (L+)-PE & (L-)-PE & (L+)-(L-)
Maksimalni kontinuirani napon UC: 1100 V DC
Struja zaštitnog vodiča IPE: ≤ 100 µA DC; ≤ 540 µA AC
Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
Ukupna struja pražnjenja ITotal (8/20) µs: 40 kA
Vrijeme odziva tA: ≤ 25 ns
Uvjeti okoline: Uvjeti okoline
Stupanj zaštite: IP20 (samo kada su svi terminali iskorišteni)
Temperatura okoline (radna): -40 °C ... 80 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 6000 m (amsl)
Norme/Propisi: EN 61643-31
Napomena: 2019.
Vrsta montaže: Montažna šina: 35 mm
EN Vrsta: T2
Sustav napajanja IEC: DC
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Stupanj nečistoće: 2
CTI vrijednost materijala: 600
Izolacijski materijal: PA 6.6; PBT
Zaštitni putevi: (DC+) - (DC-); (DC+/DC-) - PE
Potrošnja energije računala u stanju pripravnosti: ≤ 150 mVA
Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
Razina zaštite Up: ≤ 4,5 kV
Preostali napon Ures: ≤ 4,5 kV (na In); ≤ 3,3 kV (na 3 kA); ≤ 3,6 kV (na 6,25 kA); ≤ 3,8 kV (pri 10 kA); ≤ 4,2 kV (pri 15 kA); ≤ 5,4 kV (na 40 kA)
Dopuštena vlažnost (rad): 5% ... 95%
Udar (operativni): 50 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibracije (rad): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
Radni napon: 5 V AC ... 250 V AC (visina ≤ 2000 m (amsl)); 5 V DC ... 30 V istosmjerne struje (200 mA istosmjerne struje)
Radna struja: 5 mA AC ... 1,5 A AC; 5 mA DC ... 1 A istosmjerne struje
Duljina skidanja izolacije: 7 mm
Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
Nazivna struja opterećenja IL: 40 A
Sposobnost podnošenja kratkog spoja ISCCR: min. 1 kA DC (s maksimalnim uzvodnim osiguračem 40 A gG / 1200 V DC); maks. 4 kA DC (s maksimalnom nazivnom snagom osigurača od 40 A gG / 1200 V DC)
Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 40 A (gG / 1200 V DC)

Vrsta proizvoda: odvodnik prenapona

Zaštita od prenapona za: fotovoltaični uređaj

Propuštanje: 40 kA

Izvedba: Modul montažne šine, jednodijelni

: IP20

Proizvođač-br. dijela: 1376162

Vrsta: 2

dim.: (Š x V x D) 71.2 x 120 x 65.5 mm

Širina: 71.2 mm

Visina: 120 mm

Dubina: 65.5 mm

Sadržaj: 1 St.

Vrsta ambalaže: Piece

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Propuštanje

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Piece 1 St.

Kataloški br.:3588068

Nije dostupno

Conrad Electronic

Ovaj proizvod

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM odvodnik prenapona 40 kA 1 St.

Kataloški br.:3562952

Dostava pon,26.10.

109 kom. - zaliha NjemačkaConrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R odvodnik prenapona 40 kA 1 St.

Kataloški br.:3565643

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

335,00 €^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT odvodnik prenapona 40 kA Piece 1 St.

Kataloški br.:3568095

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

335,00 €^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT odvodnik prenapona Piece 1 St.

Kataloški br.:3568084

Nije dostupno

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Piece 1 St.

Kataloški br.:3588066

Nije dostupno

Conrad Electronic

40 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT odvodnik prenapona 20 kA Piece 1 St.

Kataloški br.:3588266

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

77,99 €^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R odvodnik prenapona Zaštita od prenapona za: razdjelni ormar 20 kA 1 St.

Kataloški br.:3588256

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT odvodnik prenapona 20 kA Piece 1 St.

Kataloški br.:3568472

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

77,99 €^*

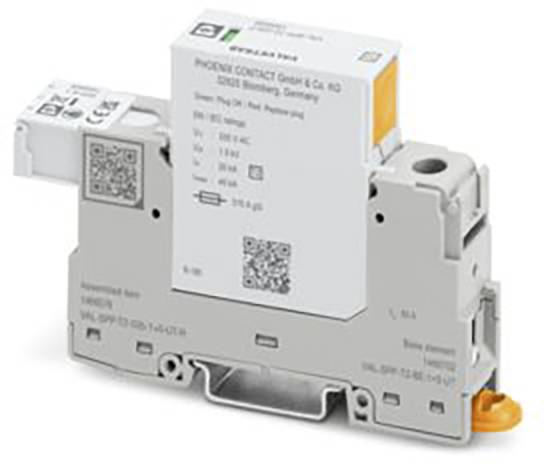

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R odvodnik prenapona 20 kA Piece 1 St.

Kataloški br.:3568498

Nije dostupno

Conrad Electronic

20 kA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3588068 Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Pi

Upute za rad i sigurnost

Upute za rad i sigurnost 3588068 Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R odvodnik prenapona Zaštita od prenapona za: fotovoltaični uređaj 40 kA Pi

Opis

Odvodnik prenapona, tipa 2 / klase II, za uzemljene, unipolarne istosmjerne sustave napajanja do 1100 V DC, za montažu na DIN šinu, s kontaktom za daljinsku signalizaciju.

Ovaj tekst je strojno preveden.
