Slika slična

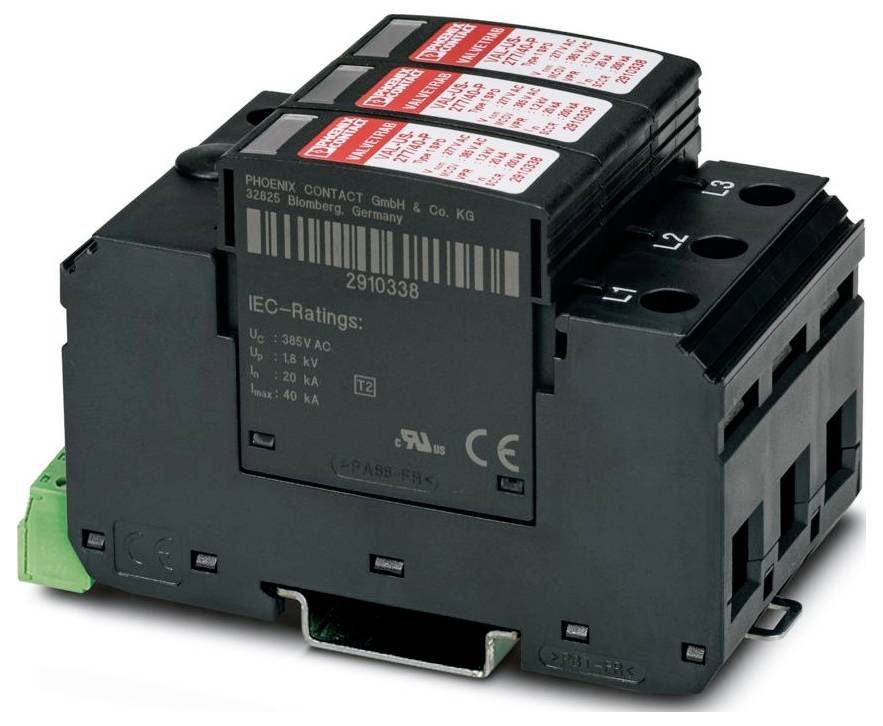

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM uređaj za zaštitu od prenapona 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (199,99 € / komad)
199,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VALVETRAB SAD
- IEC ispitna klasa: II; T2
- Dizajn: Dvodijelni utični modul montažne šine
- Broj polova: 3
- Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
- Nazivni napon UN: 277/480 V AC (TN-C)
- Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
- Funkcija prebacivanja: Mjenjač
- Vrsta priključka: Utični/vijčani priključak putem COMBICON-a
- Navoj vijka: M2
- Moment zatezanja: 30 lbf-in.
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 14 ... 2
- Širina: 53,4 mm
- Visina: 98,7 mm
- Dubina: 65,7 mm
- Jedinica divizije: 3 TE
- Boja: crna (RAL 9005)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6; PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: 3L-GND
- Struja zaštitnog vodiča IPE: ≤ 450 µA
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP20 (samo kada su svi terminali iskorišteni)
- Temperatura okoline (radna): -40 °C ... 80 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012.
- Vrsta montaže: Montažna šina: 35 mm
- EN Vrsta: T2
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6/PBT
- Grupa materijala: I
- Zaštitni putovi: LL; LG
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Razina zaštite Up: ≤ 1,8 kV
- Preostali napon Ures: ≤ 1,8 kV (na In); ≤ 1,7 kV (na 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,3 kV (pri 3 kA)
- Ponašanje TOV-a na UT: 480 V AC (5 s / način rada pri otkazivanju); 530 V AC (120 min / način rada pri kvaru)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 25 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL specifikacije: UL specifikacije
- Sustav distribucije energije: Wye
- Nazivna frekvencija: 50/60 Hz
- Vrsta SPD-a: 1
- Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
- Radni napon: 125 V AC
- Radna struja: 5 mA AC ... 750 mA AC/1 A DC
- Duljina skidanja izolacije: 7 mm
- Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
- Sposobnost podnošenja kratkog spoja ISCCR: 25 kA
- Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 125 A (gG)
- Maksimalni kontinuirani napon MCOV (LG): 385 V AC
- Nazivni napon: 277/480 V AC (3-fazni)
- UL prikaz / Daljinska obavijest: UL prikaz / Daljinska obavijest
- Radna struja AC: 1 A AC
- Podaci UL konektora: Podaci UL konektora
- Maksimalni kontinuirani napon MCOV (LL): 750 V AC
- Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
- Nazivna otpornost na kratki spoj (SCCR): 200 kA
- Nazivna naponska zaštita VPR (LL): 2500 V
- Nazivna naponska zaštita VPR (LG): 1500 V
- Nazivna impulsna struja pražnjenja In: 20 kA
- Maksimalni kontinuirani napon UC (L-PEN): 385 V AC
- UL tip: Tip 1
- Maksimalna udarna struja po fazi: 40 kA
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Nazivni napon
277 V/AC
480 V/AC
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1199369
- dim.
(Š x V x D) 53.4 x 98.7 x 65.7 mm
- Širina
53.4 mm
- Visina
98.7 mm
- Dubina
65.7 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM uređaj za zaštitu od prenapona 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM uređaj za zaštitu od prenapona 1 St.
Opis
3-kanalni uređaj za zaštitu od prenapona s kontaktom za daljinsku signalizaciju, za 277/480 V AC, 4 žice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
