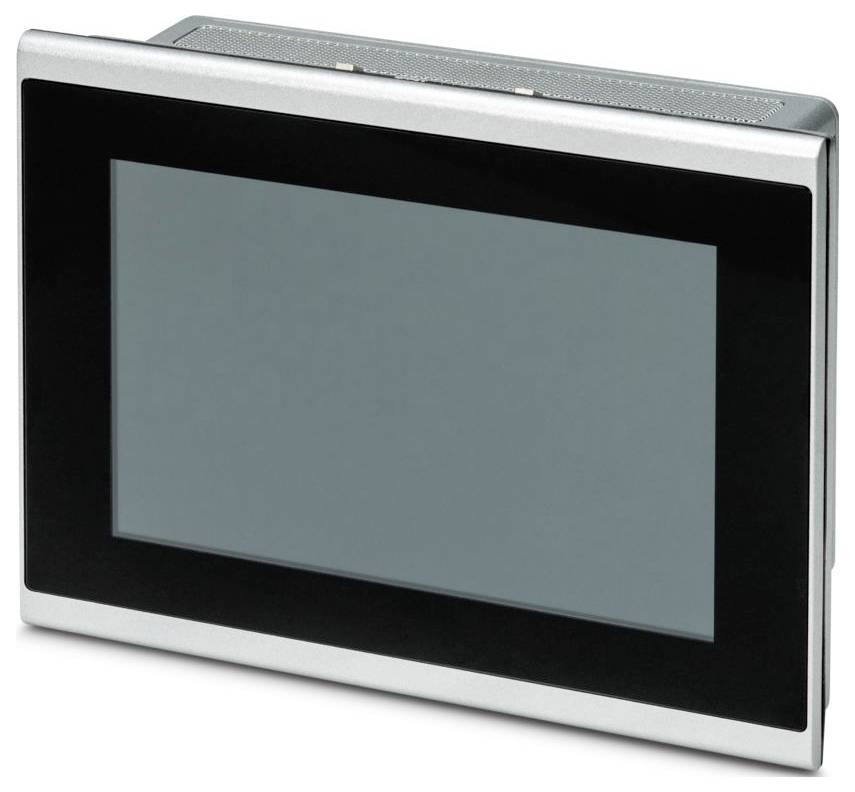

Phoenix Contact 1189629 TP 6070-WVPS dodirni zaslon 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.519,00 € / komad)
1.519,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Vijčani priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 12
- Materijal kućišta: Lijevani aluminij, praškasto premazan
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP66 (sprijeda), IP20 (straga)
- Temperatura okoline (radna): -20 °C ... 50 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 85 °C
- Vrsta montaže: Prednja montaža
- Dopuštena vlažnost (rad): 5% ... 85% (bez kondenzacije)
- Vibracije (rad): 1g
- Duljina skidanja izolacije: 7 mm
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 2,5 mm²
- Vanjske dimenzije: Vanjske dimenzije
- Širina / Visina / Dubina: 202 mm / 146 mm / 51 mm (dimenzije prednje ploče)
- Autobusni sustav: bez autobusnog sustava
- Raspon napona napajanja: 18 V ... 32 V
- Dopuštena vlažnost (skladištenje/transport): 5% ... 85% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Dimenzija ugradnje: Dimenzija ugradnje
- Opskrba: Opskrba
- Tipična potrošnja struje: 0,61 A (maks. konfiguracija sustava pri 24 V DC)
- Maksimalna potrošnja struje: 1,81 A (maksimalna konfiguracija sustava pri 24 V DC)
- Širina / Visina / Dubina ugradnje: 195 mm / 139 mm / (izrez za ugradnju)
- Napon napajanja: 24 V DC ±20 %
- Sučelja: 2x USB 2.0; 1x COM (RS-232/422/485)
- MTBF: 50000 sati
- Sat realnog vremena: da (s baterijskim napajanjem)
- Sistemski zahtjevi: Sistemski zahtjevi
- Operativni sustav: Windows® Embedded Compact 7
- Rezolucija zaslona: 800 x 480 piksela (WVGA)
- Procesor: Arm® Cortex®-A9, 800 MHz
- Pohrana podataka: Flash eMMC, 8 GB
- Masa: 1,3 kg
- Zaslon: Zaslon
- Vrsta zaslona: 17,8 cm / 7" TFT
- Računalni podaci: Računalni podaci
- Utori: 1x microSD
- Tehnologija dodira: projektivno-kapacitivna (PCAP)
- Vrsta osvjetljenja zaslona: LED
- Svjetlina: tipično 500 cd/m² (podesivo)
- Paleta boja: 16,7 milijuna boja
- Kut čitanja lijevo: 89,00°
- Kut čitanja desno: 89,00°
- Kut gledanja na vrhu: 89,00°
- Kut gledanja pri dnu: 89,00°
- Dodatna sučelja: bez dodatnog sučelja
- Mreža: 1 x Ethernet (10/100/1000 Mbps), RJ45
- Korisnički softver: Visu+
- Runtime sustav: Visu+ Runtime
- Vijek trajanja baterije: 5 godina (tipično)
- Napajanje: 24 V DC ±20 %
- Materijal prednje ploče: Aluminij (prirodno eloksirani)
- Proizvođač-br. dijela
1189629
- Tip
TP 6070-WVPS
- Vrsta proizvoda
dodirni zaslon
- Izvedba
7" TFT zaslon
- Sučelja
2x USB 2.0
1x COM (RS-232/422/485)
- Prikaz
da
- Rezolucija
800 x 480 piksel
- Maks. temperatura okoline
50 °C
- Min. temperatura okoline
-20 °C
- Radni napon
24 V/DC
- Pogonski napon
24 V/DC
- Visina
146 mm
- Dužina
51 mm
- Širina
202 mm
IP66 (sprijeda)
IP20 (pozadi)
- Sadržaj
1 St.
- dim.
(D x Š x V) 51 x 202 x 146 mm
- Montaža
Prednja montaža
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565966 Phoenix Contact 1189629 TP 6070-WVPS dodirni zaslon 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3565966 Phoenix Contact 1189629 TP 6070-WVPS dodirni zaslon 24 V/DC
Opis
Dodirna ploča s TFT zaslonom od 17,8 cm / 7" (projektivno-kapacitivni (PCAP)), 800 x 480 piksela (WVGA), 16,7 milijuna boja, Arm® Cortex®-A9, 800 MHz, 2x USB Host 2.0, 1x COM (RS-232/422/485), 1x Ethernet (10/100/1000 MBit/s), RJ45, Windows® Embedded Compact 7 i korisnički softver: Visu+. (Autobusni sustav: nema)
