Kupi Phoenix Contact 1170953 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Sivi STEP POWER napajanje s narančastim klipom na vrhu i priključnim stezaljkama za 12V i 2,5A. Indikatori pokazuju 'DC OK'.

Dijagram AC-DC pretvarača: Lijevo ulaz izmjenične struje s filterima, desno izlaz istosmjerne struje. Ispod funkcije: UVP, OVP, OTP, OCP, SCP. Korisničko sučelje: 'DC OK'.

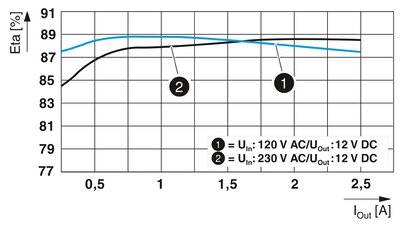

Dijagram prikazuje krivulju učinkovitosti napajanja pri različitim ulaznim i izlaznim naponima. Osi: snaga potrošnje (X) i učinkovitost u postocima (Y).

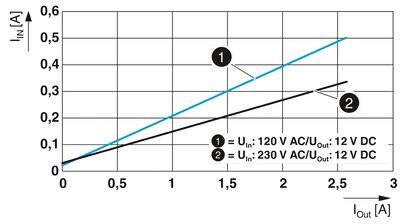

Graf prikazuje dvije krivulje na I_in/I_out grafikonu. Linija 1 ima strmiji nagib od linije 2. Točke objašnjavaju naponske ulaze za 120 V i 230 V AC/DC.

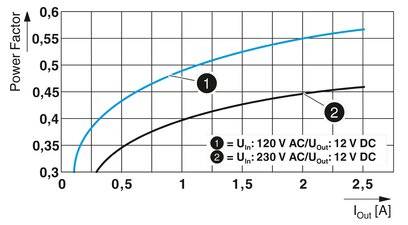

Dijagram prikazuje faktor snage u ovisnosti o izlaznoj struji (I_out). Dvije krivulje: (1) 120 V AC na 12 V DC, (2) 230 V AC na 12 V DC. Krivulja (1) je višlja.

Dijagram prikazuje učinak ('P_out' %) u odnosu na visinu ('H' m). Učinak je konstantan na 100% do 2000 m, zatim pada na 80% pri 5000 m.

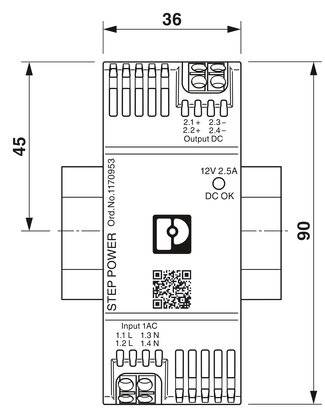

Shematski prikaz STEP POWER napajanja s dimenzijama 36x90 mm i izlazom od 12V 2.5A. QR kod i tehničke specifikacije.

Tehnički nacrt dijela s dimenzijama: širina 61, visina 50, donje širine 44 i 55.

Shema električne sklopke s utičnicama za 'Input' i 'Output'. Povezivanje prikazano strelicom A. Gore piše 'Housing'.

1/9

Tehnički list (PDF)

Dostava pon, 14.9.

21 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (53,99 € / komad)

53,99 €

sa PDV-om

samo 5,64 €

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W 1 x

Povećanje performansi do 100%
Smjer spajanja vodič / ploča: 45 °
EN-60335 certifikat
Smanjenje ukupne širine za 1 TE
Učinkovitost:
Gubici u praznom hodu:<0,1 W

Tehnički podaci

Izlazni napon, nominalni: 115 V/AC
230 V/AC
90 - 250 V/DC

Tip: Taktni

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 120 V/AC

Izlazni napon: 12 V/DC

Ulazni napon: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Ulazni napon (maks.): 230 V/AC

Izlazna struja maks.: 2.5 A

Izlazna struja (maks.) - zaobljena: 2.5 A

: 30 W

Tip izlaza (napajanje): fiksni napon

Faze: 1

Izlazni napon (nom.): 12 V/DC

Broj izlaza: 1 x

Priključak: Push-In stezaljka

dim.: (D x Š x V) 61 x 36 x 90 mm

Težina: 0.150 kg

Izlazni napon (max.): 12 V/DC

Izlazni napon (min.): 12 V/DC

Proizvođač-br. dijela: 1170953

Sadržaj: 1 St.

Širina: 36 mm

Visina: 90 mm

Dužina: 61 mm

Tip: STEP3-PS/1AC/12DC/2.5/PT

UKCA: da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Snaga

Priključak

Ulazni napon (maks.)

Izlazni napon (nom.)

Izlazni napon

Izlazni napon, nominalni

Izlazna struja (maks.) - zaobljena

Ulazni napon (min.)

Phoenix Contact 1170953 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435751

Ovaj proizvod

30 W

Push-In stezaljka

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868677 DIN-napajanje (DIN-letva) 24 V/DC 3.8 A 91.2 W Broj izlaza:1 x Content 1 St.

Kataloški br.:123627

91.2 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435744

15 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 DIN-napajanje (DIN-letva) 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435745

30 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 DIN-napajanje (DIN-letva) 24 V/DC 2.5 A 60 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435746

60 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 DIN-napajanje (DIN-letva) 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435747

96 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1170954 DIN-napajanje (DIN-letva) 5 V/DC 3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435749

15 W

Push-In stezaljka

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-napajanje (DIN-letva) 12 V/DC 1.3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435750

15 W

Push-In stezaljka

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868635 DIN-napajanje (DIN-letva) 24 V/DC 0.83 A 18 W Broj izlaza:1 x Content 1 St.

Kataloški br.:511731

18 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 DIN-napajanje (DIN-letva) 24 V/DC 1.9 A 42 W Broj izlaza:1 x Content 1 St.

Kataloški br.:511732

42 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2435751 Phoenix Contact 1170953 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2435751 Phoenix Contact 1170953 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Opis

Novi stručnjaci proširuju obitelj STEP POWER. Napajanje od 12 V idealno je za e-mobilnost, uređaj od 3 A dostupan je za opskrbu računala s jednom pločom. Ravno napajanje s odobrenjem NEC klase 2 posebno je dizajnirano za američko tržište.

Ovaj tekst je strojno preveden.

Izvedba

Mogućnost korištenja diljem svijeta zahvaljujući širokom području ulaza i međunarodnom paketu odobrenja
Visoka operativna pouzdanost zbog visokog MTBF-a>500 000 h
Mogućnost paralelnog uključivanja za povećanje snage i redundancije
Pojednostavljeno stavljanje u pogon pomoću LED diode za nadzor funkcija.
Visoka operativna pouzdanost zbog dugih vremena preklapanja nestanka struje>20 ms
Pričvrstite na montažnu šinu ili ga pričvrstite na ravnu površinu.
Ovaj tekst je strojno preveden.
