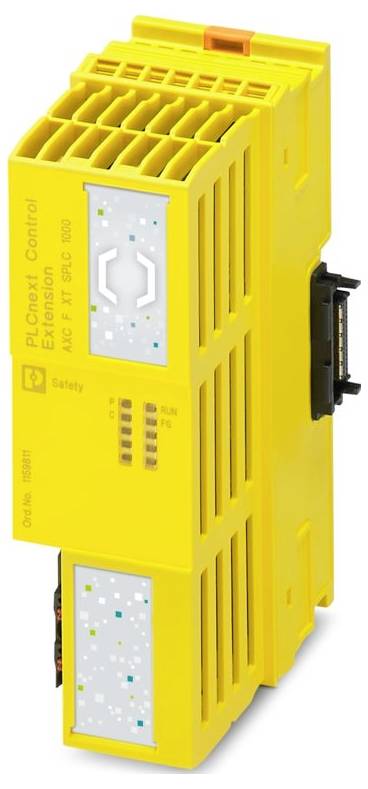

Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC modul za proširenje 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (559,00 € / komad)
559,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLCnext Control Extension
- Dizajn: modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 45 mm
- Visina: 126,93 mm
- Dubina: 75 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C do 2000 m nadmorske visine; -25 °C ... 55 °C do 3000 m nadmorske visine; -25 °C ... 50 °C do 4000 m nadmorske visine
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Napomena: Konfiguracija: Sigurnosni profil aktivan
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Dopuštena vlažnost (rad): 5% ... 95% (prema DIN EN 61131-2)
- Udar (radni): 30 g (prema EN 60068-2-27/IEC 60068-2-27)
- Vibracije (rad): 5g (prema EN 60068-2-6/IEC 60068-2-6)
- Oznaka konektora: Axioline F-konektor
- Duljina skidanja izolacije: 8 mm
- Općenito: Ako se SPLC-1000 koristi s AXC F 2152, mora se koristiti modul sabirničke utičnice AXC BS L 2.
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: Industrijska IT sigurnost, IACS komponenta
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage pri nominalnim uvjetima: tip. 1,92 W; tip. 1,92 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Vanjske dimenzije: Vanjske dimenzije
- Širina / Visina / Dubina: 45 mm / 126,93 mm / 75 mm (Dubina se odnosi na korištenje montažne šine TH 35-7,5 (prema EN 60715).)
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Certifikat: IITS2 029429 0027
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (prema DIN EN 61131-2)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 100 mA; tip. 80 mA
- Priključak vodiča: Priključak vodiča
- Funkcija: Funkcija
- Zaštitni sklop: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od tranzijenata | Dioda za supresiju
- Opskrba: Opskrba
- Tlak zraka (skladištenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske visine)
- Tipična potrošnja struje: 80 mA
- Maksimalna potrošnja struje: 100 mA
- Posebne značajke: Proces razvoja certificiran prema IEC 62443-4-1; Proizvod certificiran prema IEC 62443-4-2
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Napon napajanja: 24 V istosmjerne struje
- UL Ex, SAD / Kanada: UL Ex, SAD / Kanada
- Sistemski zahtjevi: Sistemski zahtjevi
- Web poslužitelj: ne
- Axioline F-priključak: Axioline F-priključak
- Inženjerski alat: PLCnext Engineer
- Otpornost na plinove koji smanjuju funkcionalnost prema DIN 40046-36/DIN 40046-37: Upotreba uređaja je zabranjena u ovim uvjetima okoline.
- Sigurnosna značajka: da
- Potencijali: Logički naponski ulaz UL: Potencijali: Logički naponski ulaz UL
- Zaslon: Zaslon
- Udar (skladištenje/transport): 30 g (prema EN 60068-2-27/IEC 60068-2-27)
- Vibracije (skladištenje/transport): 5 g (prema EN 60068-2-6/IEC 60068-2-6)
- Dijagnostički prikaz: ne
- Funkcija redundantnosti: ne
- Industrijska kibernetička sigurnost: Industrijska kibernetička sigurnost
- Vrsta proizvoda
PLC modul za proširenje
- Tip
AXC F XT SPLC 1000
- Radni napon
24 V/DC
- Visina
126.93 mm
- Dužina
75 mm
- Širina
45 mm
IP20
- dim.
(D x Š x V) 75 x 45 x 126.93 mm
- Proizvođač-br. dijela
1159811
- Izvedba
modularni
- Montaža
montažne šine
- Sadržaj
1 St.
- Dubina
74.25 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC modul za proširenje 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 PLC modul za proširenje 24 V/DC
Opis
PLC modul za proširenje, PLCnext Control Extension, PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, Certificirano prema IEC 62443-4-2.
