Kupi Phoenix Contact 1140066 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 S

Jedinica napajanja s više priključaka, prikazani model 'STEP POWER CP-DUO/1AC/24DC/4A'. Kompaktni dizajn za montažu na DIN-šinu.

Dijagram pretvarača električne struje: Prikazuje protok izmjenične struje (AC) u istosmjernu struju (DC) kroz filter i aktivni PFC; funkcije dolje.

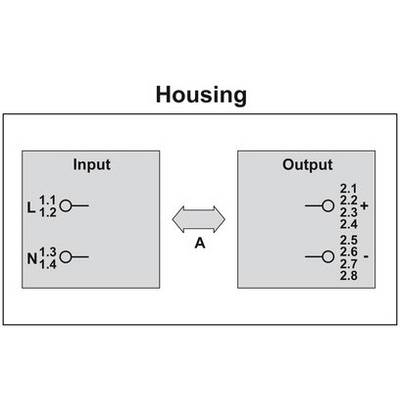

Električni shema napajanja: Lijevo 'Ulaz' s L- i N-vodovima, desno 'Izlaz' s više poveznica, između strelica.

Dijagram prikazuje linearnu ovisnost I_in (A) o I_out (A). Linija 1: U_in 120 V AC/DC, Linija 2: U_in 230 V AC/DC između 0-5 A.

Dijagram prikazuje tijek faktora snage. Osi: 'Faktor snage', 'I_out [A]'. Krivulje: ① 'U_in=120V AC/U_out=24V DC', ② 'U_in=230V AC/U_out=24V DC'.

Dijagram prikazuje izlaznu snagu (P_out) u postotcima u odnosu na visinu (H) u metrima. 100% snage do 1000 m, zatim pada počevši od 2000 m do oko 80% na 5000 m.

Napajanje dimenzija 72x90x45 mm. Gore električni priključci i oznake za unos. Dolje QR kod i 'STEP POWER'.

Prikaz tehničkog dijagrama s mjerama. Širina: 61 mm, visina: 55 mm; s dodatnim podacima od 50 mm i 44 mm.

Dijagram prikazuje faktor snage u ovisnosti o struji opterećenja. Dvije krivulje: '1' za ulazni napon od 120V i '2' za ulazni napon od 230V pri 24V DC izlazu.

1/9

Tehnički list (PDF)

Dostava uto, 6.10.

8 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (73,99 € / komad)

73,99 €

sa PDV-om

samo 5,64 €

Dostupno još samo 8 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact STEP3-PS/1AC/24DC/4/PT DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 4 A 96 W 1 x

Povećanje performansi do 100%
Smjer spajanja vodič / ploča: 45 °
EN-60335 certifikat
Smanjenje ukupne širine za 1 TE
Učinkovitost:
Gubici u praznom hodu:<0,1 W

Tehnički podaci

Izlazni napon, nominalni: 115 V/AC
230 V/AC
90 - 250 V/DC

Tip: Taktni

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 120 V/AC

Izlazni napon: 24 V/DC

Ulazni napon: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Ulazni napon (maks.): 230 V/AC

Izlazna struja maks.: 4 A

Izlazna struja (maks.) - zaobljena: 4 A

: 96 W

Tip izlaza (napajanje): fiksni napon

Faze: 1

Izlazni napon (nom.): 24 V/DC

Broj izlaza: 1 x

Priključak: Push-In stezaljka

dim.: (D x Š x V) 61 x 72 x 90 mm

Težina: 0.255 kg

Izlazni napon (max.): 25 V/DC

Izlazni napon (min.): 22.5 V/DC

Proizvođač-br. dijela: 1140066

Sadržaj: 1 St.

Određene značajke napajanja: prikladan za Raspberry Pi®

Širina: 72 mm

Visina: 90 mm

Dužina: 61 mm

: IP20

Maks. temperatura: 70 °C

Min. temperatura: -10 °C

Tip: STEP3-PS/1AC/24DC/4/PT

Potrošnja (standby): 0.1 W

Stupanj učinkovitosti: 94 %

UKCA: da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Snaga

Priključak

Ulazni napon (maks.)

Izlazni napon (nom.)

Izlazni napon

Tip izlaza (napajanje)

Izlazni napon, nominalni

Izlazna struja (maks.) - zaobljena

Ulazni napon (min.)

Phoenix Contact 1140066 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435747

Ovaj proizvod

96 W

Push-In stezaljka

230 V/AC

24 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435744

15 W

Push-In stezaljka

230 V/AC

24 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435745

30 W

Push-In stezaljka

230 V/AC

24 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 2.5 A 60 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435746

60 W

Push-In stezaljka

230 V/AC

24 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088478 DIN-napajanje (DIN-letva) 24 V/DC 5 A 120 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435748

120 W

Push-In stezaljka

230 V/AC

24 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 DIN-napajanje (DIN-letva) 5 V/DC 3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435749

15 W

Push-In stezaljka

230 V/AC

5 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-napajanje (DIN-letva) 12 V/DC 1.3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435750

15 W

Push-In stezaljka

230 V/AC

12 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435751

30 W

Push-In stezaljka

230 V/AC

12 V/DC

fiksni napon

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 DIN-napajanje (DIN-letva) 24 V/DC 0.83 A 18 W Broj izlaza:1 x Content 1 St.

Kataloški br.:511731

18 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 DIN-napajanje (DIN-letva) 24 V/DC 1.9 A 42 W Broj izlaza:1 x Content 1 St.

Kataloški br.:511732

42 W

vijčana stezaljka

264 V/AC

24 V/DC

podesivi

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2435747 Phoenix Contact 1140066 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 S

Upute za rad i sigurnost

Upute za rad i sigurnost 2435747 Phoenix Contact 1140066 DIN-napajanje (DIN-letva) Potrošnja (standby) 0.1 W 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 S

Opis

Novi stručnjaci proširuju obitelj STEP POWER. Napajanje od 12 V idealno je za e-mobilnost, uređaj od 3 A dostupan je za opskrbu računala s jednom pločom. Ravno napajanje s odobrenjem NEC klase 2 posebno je dizajnirano za američko tržište.

Ovaj tekst je strojno preveden.

Izvedba

Mogućnost korištenja diljem svijeta zahvaljujući širokom području ulaza i međunarodnom paketu odobrenja
Visoka operativna pouzdanost zbog visokog MTBF-a>500 000 h
Mogućnost paralelnog uključivanja za povećanje snage i redundancije
Pojednostavljeno stavljanje u pogon pomoću LED diode za nadzor funkcija.
Visoka operativna pouzdanost zbog dugih vremena preklapanja nestanka struje>20 ms
Pričvrstite na montažnu šinu ili ga pričvrstite na ravnu površinu.
Ovaj tekst je strojno preveden.
