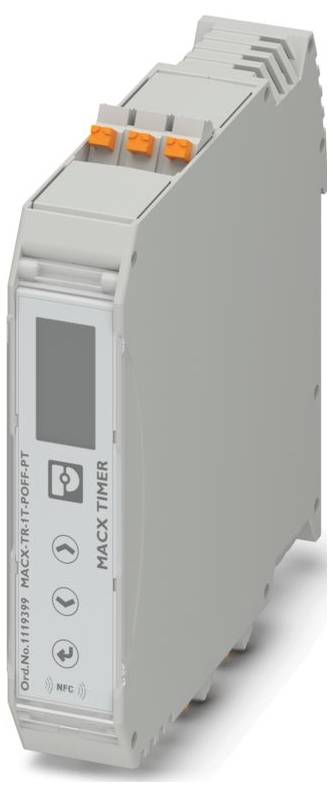

Name: Phoenix Contact 1119399 MACX-TR-1T-POFF-PT vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2
Brand: Phoenix Contact
SKU: 3564795
Availability: BackOrder

Phoenix Contact 1119399 MACX-TR-1T-POFF-PT vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2 -0

Slika slična

Vrsta proizvoda

vremenski relej

Izvedba

odgoda isključivanja

Funkcije

kašnjenje isklopa

min. pogonski napon

24 V DC/AC

Pogonski napon maks.

240 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

55 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (104,99 € / komad)

104,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Širina: 22,5 mm
Visina: 109 mm
Dubina: 114 mm
Boja: siva (RAL 7042)
Klasa zapaljivosti prema UL 94: V0
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -25 °C ... 60 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 2000 m
Standardi/propisi: IEC 60947-5-1; IEC 61812-1
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III
Razina onečišćenja: 3
Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
Nazivna frekvencija: 48 Hz ... 63 Hz
Duljina skidanja izolacije: 10 mm
Dielektrična čvrstoća: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
Položaj ugradnje: bilo koji
Oznaka: GB/T 14048.5
UL, SAD / Kanada: UL, SAD / Kanada
CE: CE
Raspon ulaznog napona: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10%)
Nazivna potrošnja energije: 2,5 VA (0,8 W)
Upute za montažu: na standardnu šinu NS 35 prema EN 60715
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
Interferentno zračenje: Interferentno zračenje
Otpornost na smetnje EN 61000˗6˗2
Maksimalni napon preklapanja: 400 V AC
Izolacija: Osnovna izolacija
Konfiguracija kontakata: 2 bespotencijalno preklopna kontakta
Nazivni napon izolacije: 300 V AC
Prebacivanje: Prebacivanje
Mehanički vijek trajanja: cca. 3 x 10⁴ ciklusa preklapanja
Materijal kontakta: AgNi (90/10)
Maksimalna prekidna moć (omsko opterećenje): 2000 VA (8 A / 250 V AC)
Električni vijek trajanja: cca. 1 x 10⁵ ciklusa preklapanja, omsko opterećenje 2000 V A
Izlazni osigurač: 8 A (brzodjelujući)
Vrijeme ponovnog pokretanja: 250 ms
Ponovljivost: ≤ 0,05% (>1 s)
Vrsta izolacijskog materijala kućišta: PBT
CCC: CCC
Raspon podešavanja vremena: 10 ms ... 10 min
Točnost podešavanja: ≤ 0,5 % (>1 s)
Tipični temperaturni koeficijent: ≤ 0,01 %/°C
Sposobnost podnošenja prenapona: 4 kV (1,2/50 µs, IEC 60947-5-1)

Vrsta proizvoda: vremenski relej

Tip: MACX-TR-1T-POFF-PT

Izvedba: odgoda isključivanja

Priključak: Push-in priključak s oprugom

Funkcije: kašnjenje isklopa

min. pogonski napon: 24 V DC/AC

Pogonski napon maks.: 240 V DC/AC

Pogonski napon: 24 - 240 V DC/AC

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgNi 90/10

Preklopni napon (maks.): 400 V/AC

Maks. rasklopna snaga: 2000 VA

Vremensko razdoblje (min.): 10 ms

Vrijeme domene (maks.): 10 min

Min. temperatura: -25 °C

Maks. temperatura: 60 °C

: IP20

Širina: 22.5 mm

Visina: 109 mm

Dubina: 114 mm

dim.: (Š x V x D) 22.5 x 109 x 114 mm

Sadržaj: 1 St.

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564795 Phoenix Contact 1119399 MACX-TR-1T-POFF-PT vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2

Upute za rad i sigurnost

Upute za rad i sigurnost 3564795 Phoenix Contact 1119399 MACX-TR-1T-POFF-PT vremenski relej odgoda isključivanja 1 St. Vremenski opseg: 10 ms - 10 min 2

Opis

Vremenski relej s odgodom isključenja, širok raspon napona napajanja od 24 V AC/DC ... 240 V AC/DC, podesivi vremenski interval (10 ms ... 10 min), dvije mogućnosti konfiguracije, zaštita lozinkom, 2 PDT-a, utični priključak.
