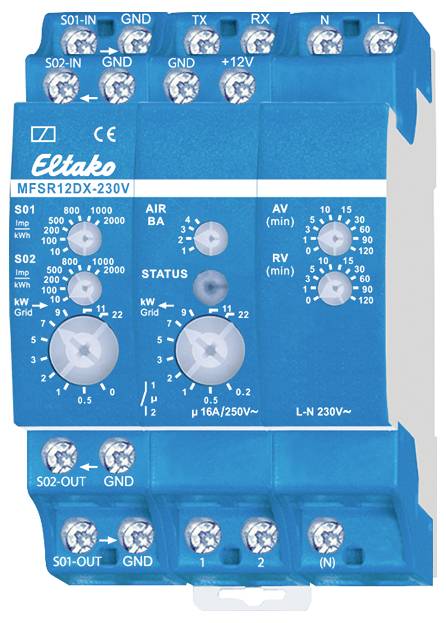

Eltako 22100530 MFSR12DX-230V višenamjenski strujni relej višefunkcijski 230 V/AC 1 St. Vremenski opseg: 0.1 - 14400 s 1

Višenamjenski strujni relej za dvosmjerna trofazna brojila s dva S0 izlaza ili IR sučeljem prema IEC 62056-21. 1 normalno otvoreni kontakt, bez potencijala 16A/250VAC, s DX tehnologijom. Gubitak u stanju pripravnosti samo 0,6 vata. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 3 jedinice podjele = 54 mm širine, 58 mm dubine. Ovaj strujni relej procjenjuje podatke dvosmjernog trofaznog brojila za uravnoteženje, npr. DSZ15DZ-3x80A s dva S0 sučelja ili elektroničkog kućnog brojila (eHZ-EDL) s IR sučeljem prema IEC 62056-21 i SML protokolom verzija 1. Podaci za referentnu snagu (strelica desno) i snagu napajanja (strelica lijevo) se bilježe i procjenjuju, a kontakt releja se uključuje ili isključuje prema postavkama. S patentiranom ELTAKO Duplex tehnologijom (DX), normalno bespotencijalni kontakt se još uvijek može prebaciti na prijelazu nule pri prebacivanju 230V AC 50Hz, čime se drastično smanjuje trošenje. Da biste to učinili, jednostavno spojite N vodič na priključak (N). To rezultira gubitkom u stanju pripravnosti od samo 0,1 vata. Opskrbni napon 230 V. Ako opskrbni napon nestane, uklopno stanje se zadržava. Kada se napon napajanja vrati, uređaj se isključuje na definiran način. S0 ulazi S01 (potrošena snaga strelica desno) i S02 (isporučena snaga strelica lijevo) S0 impulsi/kWh korištenog mjerača električne energije postavljaju se pomoću odgovarajućeg okretnog prekidača. Podesive vrijednosti su 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Ulazni ZRAK (OBIS kodovi prema IEC 62056-61). Okretni prekidač AIR (BA) može se koristiti za odabir između sljedećih načina rada: 1: Referentni totalizator (1.8.0) i referentna snaga na kanalu 1, opskrbni totalizator (2.8.0) i opskrbna snaga na kanalu 2. 2: Nabavna tarifa 1 (1.8.1) i tarifa 2 (1.8.2) i otkupna snaga na kanalu 1, tarifa isporuke 1 (2.8.1) i tarifa 2 (2.8.2) i snaga isporuke na kanalu 2. 3: Uvozna tarifa 1 (1.8.1) i tarifa 2 (1.8.2) i uvozna snaga na kanalu 1, zbrojnik isporuke (2.8.0) i snaga isporuke na kanalu 2. 4: Totalizator potrošnje (1.8.0) i snaga potrošnje na kanalu 1, tarifa opskrbe 1 (2.8.1) i tarifa 2 (2.8.2) i snaga napajanja na kanalu 2. Veza se ostvaruje pomoću IR skenera AIR. IR skener je pričvršćen svojim montažnim magnetom iznad IR izlaza mjerača i spojen svojim priključnim kabelom na priključke Rx, GND i +12 V. Postavljanje praga uključivanja za referentnu snagu (kW Strelica mreže desno). Okretni prekidač (kW Grid strelica desno) postavlja prag uključivanja pri kojem se relej treba isključiti. Podesive vrijednosti za snagu su 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Podešavanje praga uključivanja za snagu isporuke (kW Strelica mreže lijevo). Okretni prekidač (kW Grid strelica lijevo) postavlja prag uključivanja pri kojem se relej treba uključiti. Podesive vrijednosti za snagu su 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Funkcija: Uključivanje kontakta releja 1-2. Kada se postigne podešena snaga za opskrbu energijom (strelica lijevo), počinje vrijeme odgode odgovora (AV), koje se može podesiti između 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuta pomoću okretnog prekidača (AV). Crveni LED iza okretnog prekidača (AV) treperi dok AV vrijeme teče. Na kraju AV vremena kontakt releja se uključuje ako snaga (kW) nije pala ispod postavljenog praga uključivanja. Crvena LED dioda STATUS svijetli sve dok je kontakt releja zatvoren. Isključivanje kontakta releja 1-2. Kada se postigne podešena snaga za potrošnju energije (strelica desno), počinje vrijeme odgode isključivanja (RV), koje se može podesiti između 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minuta pomoću okretnog prekidača (RV). Crvena LED dioda iza okretnog prekidača (RV) treperi dok RV vrijeme teče. Na kraju vremena RV, kontakt releja se isključuje ako snaga (kW) nije pala ispod postavljenog praga uključivanja. Crveni STATUS LED se gasi kada je kontakt releja otvoren.

Ovaj tekst je strojno preveden.
