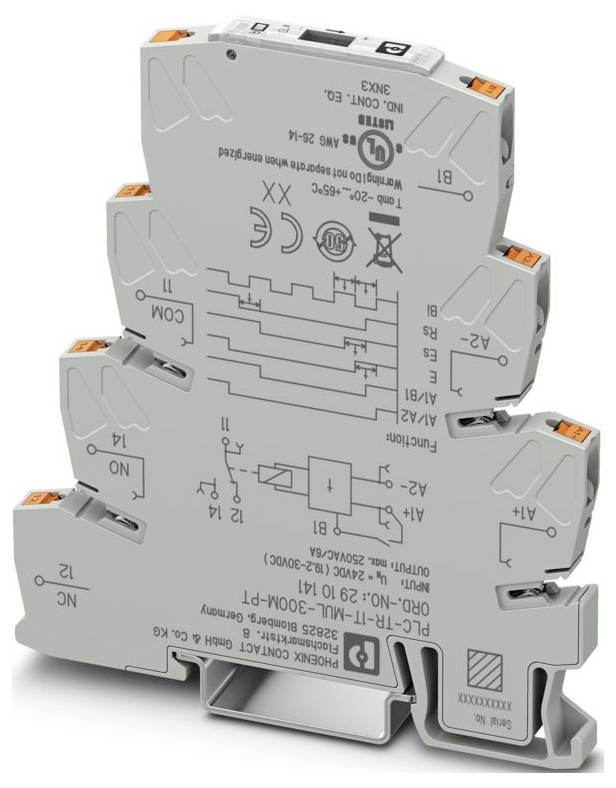

Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT vremenski relej višefunkcijski 24 V/DC 1 St. Vremenski opseg: 0.1 s - 300
Vrsta ambalaže
Piece
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
podešavanje vremena odgode
Radni napon
24 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
684 kom. - zaliha Njemačka
Broj
Ukupno (89,99 € / komad)
89,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 86 mm
- Boja: siva (RAL 7042)
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -20 °C ... 65 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 61812-1; IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 15% ... 85%
- Oznaka priključka: Potencijalno pod naponom, terminali A1-B1
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Označavanje: UL/C-UL Listed UL 508
- UL, SAD / Kanada: UL, SAD / Kanada
- Način rada: 100% ED
- CE: CE
- Raspon ulaznog napona: 24 V DC (19,2 V DC ... 30 V istosmjerne struje)
- Nazivna potrošnja energije: 0,45 W (pri 24 V DC)
- Upute za montažu: na standardnu šinu NS 35 prema EN 60715
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Interferentno zračenje: Interferentno zračenje
- Otpornost na smetnje EN 61000˗6˗2
- Maksimalni napon preklapanja: 250 V AC
- Indikator statusa: Zelena LED (NAPAJANJE); žuta LED (relej aktivan)
- Konfiguracija kontakata: 1 beznaponski preklopni kontakt
- Nazivni napon izolacije: 300 V AC
- Nazivni impulsni napon: 6 kV
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 2 x 10⁷ ciklusa preklapanja
- Maksimalna prekidna moć (omsko opterećenje): 1500 VA (6 A/250 V AC)
- Električni vijek trajanja: 2 x 10⁵ ciklusa preklapanja
- Izlazni osigurač: 6,3 A (brzodjelujući)
- Vrijeme ponovnog pokretanja: 50 ms
- Ponovljivost: ≤ 0,5% (od pune vrijednosti skale)
- Vrsta izolacijskog materijala kućišta: poliamid PA, samogasive
- Raspon podešavanja vremena: 0,1 s ... 300 min (4 vremenska krajnja raspona)
- Točnost podešavanja: ≤ 2,5% (od pune vrijednosti skale)
- Porezi: Porezi
- Duljina upravljačkog impulsa: ≥ 50 ms
- Vrsta ambalaže
Piece
- Vrsta proizvoda
vremenski relej
- Tip
PLC-TR-1T-MUL-300M-PT
- Izvedba
višefunkcijski
- Priključak
Push-in priključak s oprugom
- Funkcije
podešavanje vremena odgode
- Radni napon
24 V/DC
- min. pogonski napon
19.2 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
19.2 - 30 V/DC
- Vrsta kontakta
1 prebacivanje
- Preklopni napon (maks.)
250 V/AC
- Maks. rasklopna snaga
1500 VA
- Vremensko razdoblje (min.)
0.1 s
- Vrijeme domene (maks.)
300 min
- Min. temperatura
-20 °C
- Maks. temperatura
65 °C
IP20
- Širina
6.2 mm
- Visina
80 mm
- Dubina
86 mm
- dim.
(Š x V x D) 6.2 x 80 x 86 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT vremenski relej višefunkcijski 24 V/DC 1 St. Vremenski opseg: 0.1 s - 300
Upute za rad i sigurnost
Upute za rad i sigurnost 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT vremenski relej višefunkcijski 24 V/DC 1 St. Vremenski opseg: 0.1 s - 300
Opis
Višenamjenski vremenski relej u posebno tankom dizajnu s 4 funkcije, podesivim vremenskim rasponom (0,1 s do 300 min), 1 preklopnim kontaktom, push-in priključkom
