Name: Phoenix Contact 1115661 CAPAROC PM S-R modul za napajanje 1 St.
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

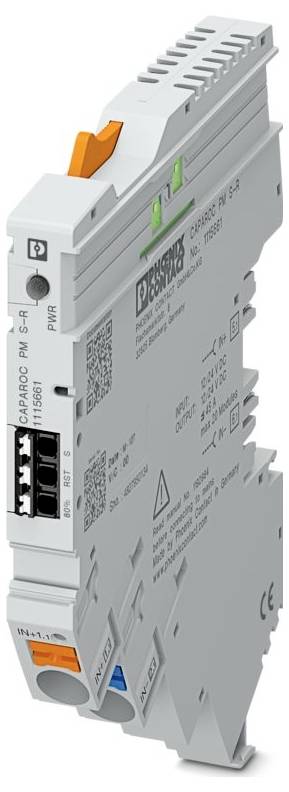

Phoenix Contact 1115661 CAPAROC PM S-R modul za napajanje 1 St.-0

Slika slična

Vrsta proizvoda

modul za napajanje

Izvedba

priključni modul

Priključak

Push-in priključak s oprugom

Vrsta zaštite

IP20

Dužina

111.3 mm

Tehnički list (PDF)

Dostava čet,29.10.

Broj

kom. - zaliha Njemačka

Ukupno (51,99 € / komad)

51,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: CAPAROC
Dizajn: Utični modul
Vrsta priključka: Push-in priključak
Presjek krutog vodiča: 0,5 mm² ... 16 mm²
Presjek vodiča AWG: 20 ... 8
Širina: 12,4 mm
Visina: 132,4 mm
Dubina: 111,3 mm (uključujući montažnu šinu od 7,5 mm)
Boja: svijetlosiva (RAL 7035)
Klasa zapaljivosti prema UL 94: V-0
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -30 °C ... 65 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
Nadmorska visina: ≤ 4000 m (amsl)
Norme/Propisi: EN 60068-2-27
Napomena: Utjecaji okoline - šok
Vrsta montaže: utikač na sabirnicu CAPAROC CR…
Izolacijska svojstva: Izolacijska svojstva
Stupanj nečistoće: 2
Udar (radni): 30 g (trajanje 11 ms, polusinusni udarni impuls, prema IEC 60068-2-27); 25 g (trajanje 6 ms, polusinusni udarni impuls prema IEC 60068-2-27, kontinuirani udar)
Vibracije (rad): 5g (10 Hz ... 150 Hz / 10 ciklusa / os / X, Y, Z)
Radni napon: 10 V DC ... Napajanje 30 V / DC.
Duljina skidanja izolacije: 18 mm
Općenito: Općenito
Nazivni napon: 35 V DC (strujni krug opterećenja)
Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,5 mm² ... 16 mm²
Presjek fleksibilnog vodiča s čahurom na kraju žice bez plastične čahure: 0,5 mm² ... 16 mm²
Označavanje: ISA S71.04.2013 G3 Grupa oštre sigurnosti A
Materijal: PA 6; PA 6; PA 6; PC
Gubitak snage: tipično 0,22 W (u praznom hodu pri 24 V);< 1,5 W (pri nazivnom radnom naponu od 24 V i 45 A)
Nazivni napon: 12 V DC; 24 V DC
Razred zaštite: III
Izlazni napon: maks. 30 V DC (ulazni napon ±5 % pri I)> 80% na barem jednom kanalu)
Raspon ulaznog napona: 7 V DC ... 30 V DC (resetiranje silaznim rubom)
Potrošnja struje: tipično 0,5 mA (pri 24 V DC)
Učinkovitost:> 99%
MTBF (IEC 61709, SN 29500): 18886912,65 h (na 25 °C s 21% opterećenja); 5907048,64 h (na 40 °C s 34,25% opterećenja); 933563,97 h (na 40 °C sa 100% opterećenja)
Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
UL odobrenje: UL odobrenje
Izlazna struja maks. 20 mA
Nazivni impulsni napon: 0,5 kV
Broj utora: 2
Strujni krug opterećenja: Strujni krug opterećenja
Vrsta okidača: E (elektronički)
Struja mirovanja I0: tip. 9 mA (u mirovanju s 24 V)
Smanjenje temperature: 45 A (ukupna struja na 40 °C); 30 A (ukupna struja na 65 °C)
Pad napona: 0,03 V (pri 45 A)
Isključivanje zbog podnapona: ≤ 9,2 V DC (aktivno); ≥ 10,2 V DC (neaktivno)
Resetiraj: Resetiraj
Duljina impulsa: ≥ 50 ms
Izlaz statusa: Izlaz statusa
Ispitivanje vlažnosti: 96 h, 95% relativne vlažnosti, 40°C
Nazivna struja IN: 45 A DC (ukupna ulazna struja)
Isključivanje zbog prenapona: ≥ 30,5 V DC (aktivno); ≤ 29,5 V DC (neaktivno)
Glavni strujni krug IN+: Glavni strujni krug IN+
Glavni strujni krug ULAZ-: Glavni strujni krug ULAZ-
Maksimalno proširenje sustava: ≤ 20 (CAPAROC moduli se mogu spojiti serijski)
Zelena LED dioda napajanja (PWR): svijetli (nema greške kanala); svijetli (napon napajanja unutar nominalnog raspona); treperi (3 puta kada je programiranje isključeno)
Crvena LED dioda napajanja (PWR): svijetli (napon napajanja izvan nominalnog raspona)
Žuta LED lampica napajanja (PWR): treperi (3 puta kada je aktivirana blokada programiranja)
Zelena signalna LED: svijetli (nema greške kanala); svijetli (napon napajanja unutar nominalnog raspona)
Žuti LED signal: svijetli (na I> 80% na barem jednom kanalu)
Crveni LED signal: svijetli (u slučaju kvara barem jednog kanala); svijetli (napon napajanja izvan nazivnog raspona)
