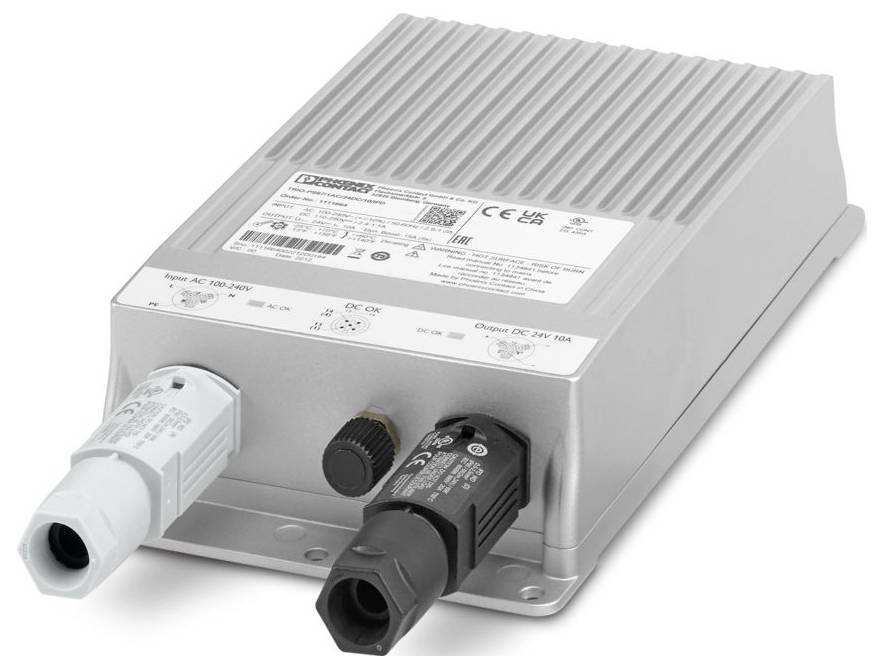

Phoenix Contact 1111664 napajanje 24 V/DC 10 A 285 VA
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (279,00 € / komad)
279,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Phoenix Contact TRIO-PS67/1AC/24DC/10/IPD napajanje 24 V/DC 10 A 285 VA
- Izlaz 24 V/DC / 10 A
- Snaga 285 VA
- Push-in priključak s oprugom, konektor
Tehnički podaci
- Obitelj proizvoda: TRIO POWER
- Broj polova: 5
- Vrsta priključka: Okrugli konektor M12
- Širina: 136 mm
- Visina: 292 mm
- Dubina: 53 mm
- Boja: zelena
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP67
- Temperatura okoline (radna): -25 °C ... 70 °C (Smanjenje nazivne snage> 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-6-3
- Vrsta montaže: Montaža na zid
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Razina onečišćenja: 2 (IEC 61010-1)
- Dopuštena vlažnost (radna): ≤ 100% (na 25°C, bez kondenzacije)
- Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (prema IEC 60068-2-6); 15 Hz ... 150 Hz, 4 g, 90 min.
- Min. presjek fleksibilnog vodiča: 0,5 mm²
- Maks. presjek fleksibilnog vodiča: 2,5 mm²
- Min. presjek krutog vodiča: 0,5 mm²
- Presjek krutog vodiča maks.: 2,5 mm²
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Označavanje: UL/C-UL certificirano UL 61010-2-201
- Promjer 5,6 mm
- Razred zaštite: I
- Frekvencija: 50 Hz
- Raspon ulaznog napona: 110 V DC ... 250 V DC
- Raspon ulaznog napona: 110 V DC ... 250 V istosmjerne struje ±10 %
- Maksimalni naponski otpor: ≤ 300 V AC 15 s
- Ulazna struja: ≤ 25 A (tipično)
- Integral struje ulaska (I2t):< 0,5 A2s
- Ograničavanje struje uključivanja: tipično 25 A (nakon 1 ms)
- Vrijeme premošćivanja prekida mreže:> 15 ms
- Potrošnja struje: 2,4 A (110 V DC); 1,1 A (250 V DC)
- Nazivna potrošnja snage: 285 VA
- Vrijeme uključivanja:< 1 s
- Ulazni osigurač: 6,3 A (unutarnji (zaštita uređaja))
- Odabir prikladnog osigurača za zaštitu ulaza: 6 A ... 16 A (SAD/KAN: zaštita ogranka strujnog kruga ≤ 20 A) (Karakteristika B, C, D, K ili ekvivalentna)
- Učinkovitost: tip. 91% (120 V AC); tip. 92% (230 V AC)
- Nazivni izlazni napon: 24 V DC ±1 % (SELV)
- Nazivna izlazna struja (IN): 10 A
- Dinamičko pojačanje (IDyn.Boost): 15 A (5 s)
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Mogućnost povratnog napajanja: ≤ 35 V DC
- Zaštita od prenapona na izlazu (OVP): ≤ 30 V DC
- Preostala valovitost: ≤ 10 mVSS
- Vrijeme porasta: ≤ 12 ms (UOUT (10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 10 W (120 V AC);< 6 W (230 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 22 W (120 V AC);< 17 W (230 V AC)
- Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
- Zaštita sekundarne strane: elektronička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: 1 kV (razina ozbiljnosti ispitivanja 2 - neuravnotežen)
- Vrste signalizacije: LED; Beznaponski signalni kontakt
- Zadano: zatvoreno
- Digitalni: 30 V AC 30 V DC 100 mA
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 3 kV AC (tipsko ispitivanje); 1,5 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 1.200.000 sati (25 °C);> 700000 sati (40 °C);> 300.000 sati (60 °C)
- Dimenzije artikla: Dimenzije artikla
- Dimenzija ugradnje: Dimenzija ugradnje
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: Metal
- Radna nadmorska visina: ≤ 4000 m (> 2000 m, smanjenje snage: 10%/1000 m)
- Klimatski razred: 4K26 (EN 60721-3-4)
- Maksimalna dopuštena vlažnost (rad): ≤ 100% (na 25°C, bez kondenzacije)
- Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Standardna oznaka: Klase zaštite koje pružaju kućišta (IP kod)
- Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
- UL: UL
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 230 V AC
- Padovi napona: Padovi napona
- Pad napona: 0%
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Oblik mreže: Zvjezdasta mreža (TN, TT, IT (PE))
- Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
- Vrsta napona napajanja: DC
- Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz ±10 %
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz ±10 %
- Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
- Faktor snage (cos phi):> 93
- Struja curenja prema PE:< 3,5 mA
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%, 10 Hz);< 0,1% (promjena ulaznog napona ±10%)
- Izlazna snaga: 240 W; 360 W
- Maksimalni presjek vodiča AWG: 14
- Razmak ugradnje desno/lijevo: 10 mm / 10 mm
- Udaljenost ugradnje gore/dolje: 0 mm / 102 mm
- Harmonijske struje: Harmonijske struje
- Broj razdoblja: 1 razdoblje
- Fleksibilni jednožilni vodič/priključak s ferulom na kraju žice, min.: 0,5 mm²
- Fleksibilna jednožilna/priključna točka s ferulom na kraju žice, maks.: 2,5 mm²
- Materijal kućišta: Aluminij (AlMg3)
- Emisija interferencije: Emisija interferencije
- Otpornost na smetnje: Otpornost na smetnje prema EN 61000-6-1 (stambeni), EN 61000-6-2 (industrijski)
- Napon prekida:< 95 V istosmjerne struje
- Signal: DC u redu: Signal: DC u redu
- Maksimalni napon preklapanja: 30 V AC/DC
- Kontinuirana struja opterećenja: 100 mA
- Izlaz signala: LED indikator statusa: Izlaz signala: LED indikator statusa
- Oznaka signalizacije: DC OK
- Indikator statusa: LED
- Ulaz/Izlaz: nebalansiran
- Napon radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrijsko i stambeno
- Zračenje radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrija i stambene zgrade
- Električna sigurnost: Električna sigurnost
- Sigurno odvajanje: Sigurno odvajanje
- Napon uključivanja: ≥ 95 V DC
- Signalni relej 13/14: Signalni relej 13/14
- Kodiranje: A
- Vrsta zaključavanja: M12
- Klima u redu: ACin> 0,55 x ACN (ACN = 90 V AC)
- DC OK: UOUT> 0,9 x UN (UN = 24 V DC)
- Bušotina: Bušotina
- Niskonaponski izvori napajanja s istosmjernim izlazom: Niskonaponski izvori napajanja s istosmjernim izlazom
- Sigurnosni propisi za električnu mjernu, upravljačku, regulacijsku i laboratorijsku opremu: Sigurnosni propisi za električnu mjernu, upravljačku, regulacijsku i laboratorijsku opremu
- Granične vrijednosti za harmonijske struje: Granične vrijednosti za harmonijske struje
- Stupnjevi zaštite koje pružaju kućišta (IP kod): Stupnjevi zaštite koje pružaju kućišta (IP kod)
- Kodiranje boja: crna
- Vrsta proizvoda
napajanje
- Ulazni napon (maks.)
240 V/AC
250 V/DC
- Izlazna struja maks.
10 A
- Izlazna struja (maks.) - zaobljena
10 A
- Ulazni napon (min.)
100 V/AC
110 V/DC
- dim.
(D x Š x V) 53 x 136 x 292 mm
- Izlazni napon (max.)
24 V/DC
- Priključak
Push-in priključak s oprugom
konektor
285 VA
IP67
- Razred zaštite
I
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
60 °C
- Radna temperatura (min.)
-25 °C
- Radna temperatura
-25 °C - 70 °C
- Širina
136 mm
- Visina
292 mm
- Dužina
53 mm
- Tip
TRIO-PS67/1AC/24DC/10/IPD
- Dubina
53 mm
- Ugradbena visina
292 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564049 Phoenix Contact 1111664 napajanje 24 V/DC 10 A 285 VA
Upute za rad i sigurnost
Upute za rad i sigurnost 3564049 Phoenix Contact 1111664 napajanje 24 V/DC 10 A 285 VA
Opis
TRIO POWER primarno preklopno napajanje, IPD zidna provodnica s utisnom opružnom stezaljkom, zidna montaža, ulaz: 1-fazni, izlaz: 24 V DC / 10 A
