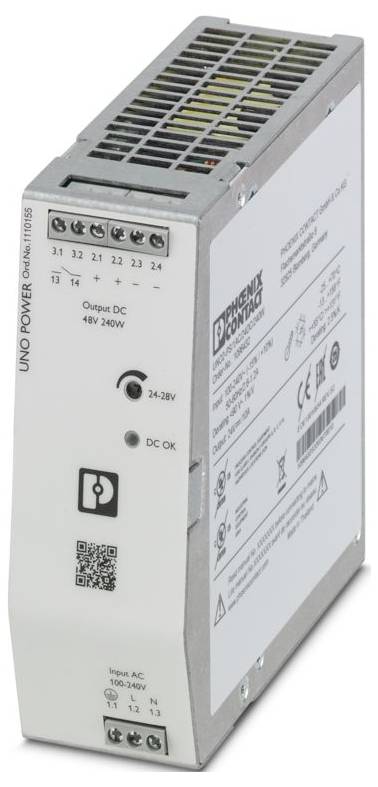

Phoenix Contact 1110155 napajanje 48 V/DC 5 A Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: UNO POWER
- Vrsta priključka: Vijčani priključak
- Moment pritezanja: 0,5 Nm ... 0,6 Nm; 4 lbf-in. ... 5 lbf-in.
- Širina: 45 mm
- Visina: 130 mm
- Dubina: 129 mm
- Boja: zelena
- Klasa zapaljivosti prema UL 94: V0 (kućište, terminali)
- Materijal kućišta: Aluminij (AlMg3) / pocinčani čelični lim
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> 55 °C Smanjenje nazivne snage: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-11
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Udar (rad): 18 ms, 30 g, po prostornom smjeru (IEC 60068-2-27)
- Vibracije (rad): 10 Hz ... 50 Hz, amplituda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Duljina skidanja izolacije: 6,5 mm
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Označavanje: CB shema (IEC 61010-1, IEC 61010-2-201)
- Razred zaštite: I
- Frekvencija: 50 Hz
- Raspon ulaznog napona: 100 V AC ... 240 V AC
- Raspon ulaznog napona: 100 V AC ... 240 V AC -15% ... +10%
- Ulazna struja: tip. 10 A (na 25 °C)
- Integral struje ulaska (I2t):< 0,05 A2s
- Vrijeme premošćivanja nestanka struje: tip. 20 ms (120 V AC); tip. 20 ms (230 V AC)
- Potrošnja struje: 2,6 A (100 V AC); 2,2 A (120 V AC); 1,16 A (230 V AC); 1,2 A (240 V AC)
- Vrijeme uključivanja: tipično 530 ms
- Odabir odgovarajućeg osigurača za zaštitu ulaza: 10 A ... 16 A (karakteristika B, C, D, K ili slično)
- Učinkovitost: tip. 91,5% (120 V AC); tip. 93% (230 V AC)
- Nazivni izlazni napon: 48 V DC
- Raspon podešavanja izlaznog napona (USet): 42 V DC ... 56 V DC (≥ 48 V DC, ograničena konstantna snaga)< 48 V DC, ograničena konstantna struja)
- Nazivna izlazna struja (IN): 5 A
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Izlazna snaga (PN): 240 W
- Mogućnost povratnog napajanja: ≤ 60 V DC
- Zaštita od prenapona na izlazu (OVP): ≤ 60 V DC
- Valovitost: tipično 50 mVSS (pri nominalnim vrijednostima)
- Vrijeme uspona:< 1 s (UOut = 10 % ... 90%)
- Mogućnost serijskog spajanja: da, za povećanje napona
- Maksimalni gubitak snage u praznom hodu:< 3 W (230 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 19 W (230 V AC)
- Paralelna veza: da, za redundanciju
- Zaštita sekundarne strane: elektronička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Pozicija: 3.x
- Priključak vodiča: Priključak vodiča
- kruto: 0,2 mm² ... 2,5 mm²
- Fleksibilno: 0,2 mm² ... 2,5 mm²
- Fleksibilna žica s ferulom, bez plastične čahure: 0,25 mm² ... 2,5 mm²
- Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
- kruti (AWG): 24 ... 14 (bakar)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: Signal
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Status signala Rad (UN = 48 V DC, IOut = IN)
- Funkcija: Status rada prosljeđivanja
- Preklopni kontakt (bez potencijala): OptoMOS
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 3 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 1.000.000 sati (25 °C);> 550000 sati (40 °C);> 280.000 sati (55 °C)
- Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
- Temperatura: 25 °C
- Dodatni tekst: Razina ozbiljnosti testa 2
- Dimenzije artikla: Dimenzije artikla
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za montažu: može se slagati: vodoravno 0 mm, okomito 30 mm
- Zaštitni premaz: ne
- Materijal kućišta: Metal
- Materijal nape: Nehrđajući čelik
- Završna obrada bočne ploče: Aluminij
- Radna nadmorska visina: ≤ 3000 m (> 2000 m, smanjenje snage: 10%/1000 m)
- Klimatski razred: 3K22 (prema EN 60721)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Privremeni kod: T4 (-25 ... +70 °C |> 55 °C, Smanjenje nazivne snage: 2,5 %/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 3000 m)
- Standardna oznaka: Zahtjev poluvodičke industrije u vezi s padovima napona mreže
- Sigurnosna mjerna, upravljačka, regulacijska i laboratorijska oprema: Sigurnosna mjerna, upravljačka, regulacijska i laboratorijska oprema
- Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
- Padovi napona mreže: Padovi napona mreže
- UL: UL
- SIQ: SIQ
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi Imunost: EN 61000-6-2
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij B
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 230 V AC
- Padovi napona: Padovi napona
- Pad napona: 0%
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- AWG: 24 ... 14 (bakar)
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Oblik mreže: Zvjezdasta mreža (TN, TT, IT (PE))
- Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
- Vrsta napona napajanja: AC
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz ±10 %
- Zaštitni sklop: Zaštita od kratkotrajnog prenapona | Varistor, plinska cijev za pražnjenje
- Struja curenja prema PE:< 3,5 mA
- Smanjenje nazivne snage:< 90 V AC (1 %/V)
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%);< 0,1% (promjena ulaznog napona ±10%)
- Crest faktor: tip. 1,637 (120 V AC); tip. 1,54 (230 V AC)
- Ulazni napon izolacije/PE: 3,5 kV AC (tipsko ispitivanje); 2,4 kV AC (ispitivanje jedinice)
- Direktiva o zaštiti okoliša: Direktiva RoHS 2011/65/EU; WEEE; REACH
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 1 razdoblje
- Udaljenost ugradnje desno/lijevo (aktivno, pasivno): 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje (aktivno, pasivno): 30 mm / 30 mm
- Emisija: Emisija prema normi EN 61000-6-3 (stambena i poslovna područja) i EN 61000-6-4 (industrijska područja)
- Ulaz/Izlaz: nebalansiran
- Ulazni osigurač uređaja: 5 A interni (zaštita uređaja), brzo reagirajući
- Minimalni gubitak snage u praznom hodu:< 2,9 W (120 V AC)
- Minimalni gubitak snage pri nominalnom opterećenju:< 23 W (120 V AC)
- Integrirana zaštita: ne
- Identifikacija polova: 3.1 (13), 3.2 (14)
- LED isključen: Nema AC ulaznog napona napajanja (isključeno)
- LED svijetli (zeleno), DC OK: UOUT ≥ 0,9 x UN (UN = 48 V DC) (svijetli (zeleno), DC OK)
- Vrsta signalizacije: Preklopni kontakt DC OK - Status signala Rad (UN = 48 V DC, IOut = IN)
- Preklopni napon: maks. 30 V AC/DC; maks. 60 V DC
- Strujna nosivost: maks. 50 mA
- Stanje (kontakt zatvoren): UOUT ≥ 0,9 x UN (UN = 48 V DC) (kontakt zatvoren)
- Stanje (kontakt otvoren): UOUT< 42 V DC (kontakt otvoren); UOUT> 60 V DC (otvoren kontakt)
- Sigurnost napajanja do 1100 V (izolacijske udaljenosti): Sigurnost napajanja do 1100 V (izolacijske udaljenosti)
- Električna sigurnost: Električna sigurnost
- Sigurno odvajanje: Sigurno odvajanje
- Ograničavanje harmonijskih struja mreže: Ograničavanje harmonijskih struja mreže
- Dubina (dubina uređaja (montažna šina)): 125 mm (dubina uređaja (montažna šina))
- Materijal vijka za podnožje: pocinčani čelični lim
- Vrsta pogona glave vijka: Utor L
- Izlazni signalni relej 13/14: Izlazni signalni relej 13/14
- LED uključen (treperi zeleno) DC OK< 0,9 x UN: UOUT> 60 V DC (uključeno (zeleno treperi))
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
100 V/AC
- Ulazni napon (maks.)
240 V/AC
- Izlazna struja maks.
5 A
- Izlazna struja (maks.) - zaobljena
5 A
- Faze
1
- Izlazni napon (nom.)
48 V/DC
- Priključak
vijak
- dim.
(D x Š x V) 129 x 45 x 130 mm
- Izlazni napon (max.)
56 V/DC
- Izlazni napon (min.)
42 V/DC
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
55 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
1110155
- Sadržaj
1 St.
- Širina
45 mm
- Visina
130 mm
- Dužina
129 mm
IP20
- Tip
UNO2-PS/1AC/48DC/240W
- Dubina
129 mm
- Ugradbena visina
130 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564290 Phoenix Contact 1110155 napajanje 48 V/DC 5 A Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564290 Phoenix Contact 1110155 napajanje 48 V/DC 5 A Content 1 St.
Opis
Primarno napajanje s preklopnim načinom rada, UNO POWER, vijčani priključci, montaža na DIN šinu, ulaz: 1-fazni, izlaz: 48 V DC / 5 A, podesivo od 42 V DC ... 56 V DC
