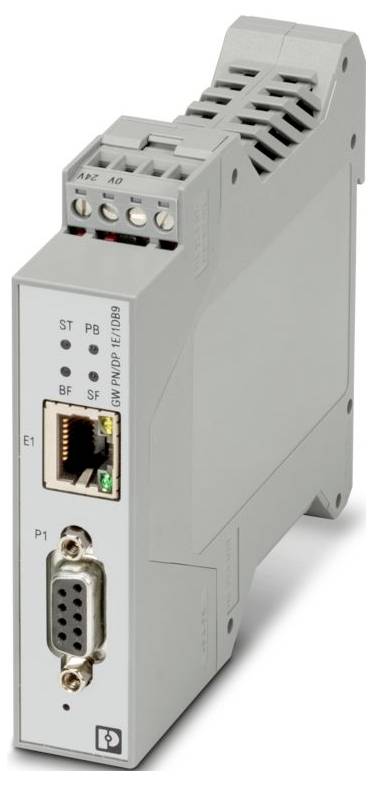

Phoenix Contact 1108712 GW PN/DP 1E/1DB9 sučeljni pretvarač RJ-45, D-SUB9 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.475,00 € / komad)
1.475,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: D-SUB-9 konektor
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,20 mm² ... 2,50 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 22,5 mm
- Visina: 99 mm
- Dubina: 115 mm
- Boja: siva
- Materijal kućišta: PA 6.6
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina:< 2000 m
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- Duljina prijenosa: ≤ 100 m (upredena parica, oklopljena)
- Raspon napona napajanja: 10,8 V DC ... 30 V DC (preko utične vijčane stezaljke COMBICON)
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Signal: PROFINET; PROFIBUS
- Funkcija: Funkcija
- Podržani protokoli: PROFINET, PROFIBUS DP
- Opskrba: Opskrba
- Otpornost na vibracije prema EN 60068-2-6/IEC 60068-2-6:
- Udar prema EN 60068-2-27/IEC 60068-2-27:
- Tipična potrošnja struje: 71 mA (24 V DC)
- Maksimalna potrošnja struje: 200 mA (10,8 V DC)
- Broj kanala: 1
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Upravljanje: Upravljanje putem weba
- Broj priključaka: 1
- Brzina serijskog prijenosa: 9,6 kbit/s ... 12 Mbit/s
- Pokazatelji statusa i dijagnostike: LED diode: ST, PB, BF, SF, ACT/LNK (Ethernet podatkovni promet)
- Pomoćni protokoli: ARP, DHCP (klijent), PING, DCP
- Podaci: PROFIBUS DP: Podaci: PROFIBUS DP
- Podaci: PROFINET: Podaci: PROFINET
- Vrsta proizvoda
sučeljni pretvarač
- Sučelja (Advantech)
RJ-45
D-SUB9
- Tip
GW PN/DP 1E/1DB9
- Min. radna temperatura
-40 °C
- Pogonska tempratura
-40 °C (min)
- dim.
(Š x V x D) 22.5 x 99 x 115 mm
- Maks. potrošnja struje
200 mA
- Visina
99 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
1108712
- Izvedba
montažne šine
- Dubina
115 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564142 Phoenix Contact 1108712 GW PN/DP 1E/1DB9 sučeljni pretvarač RJ-45, D-SUB9 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564142 Phoenix Contact 1108712 GW PN/DP 1E/1DB9 sučeljni pretvarač RJ-45, D-SUB9 1 St.
Opis
PROFINET prema PROFIBUS DP pristupniku. Funkcionira kao PROFIBUS DP kontroler u PROFIBUS mreži i kao PROFINET IO uređaj u PROFINET mreži. Kompatibilan s FDT/DTM kontejnerima za jednostavnu konfiguraciju PROFIBUS DP uređaja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
