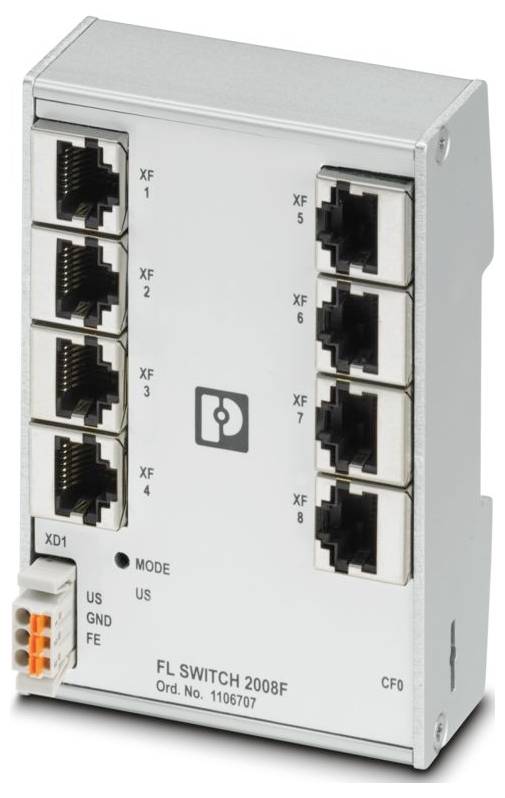

Phoenix Contact 1106707 FL SWITCH 2008F industrijski Ethernet preklopnik 10 / 100 MBit/s
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (445,00 € / komad)
445,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Upravljani preklopnik 2000
- Dizajn: Ravni dizajn
- Vrsta priključka: Utični opružni priključak
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 75 mm
- Visina: 105 mm
- Dubina: 43 mm
- Materijal kućišta: Aluminij
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP30
- Temperatura okoline (rad): 0 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-6-4
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
- Vibracije (rad): 2g, prema IEC 60068-2-6
- Duljina skidanja izolacije: 9 mm
- Općenito: Podrška je dostupna telefonom i na licu mjesta (primjenjuju se naknade).
- Brzina prijenosa: 10/100 Mbps
- Maksimalna disipacija snage u nominalnim uvjetima: 4,68 W (pri US = 18 V DC i temperaturi okoline od 60 °C)
- Klasa zaštite: III (VDE 0106)
- Broj sučelja: 8
- Tlak zraka (radni): 86 kPa ... 108 kPa (1500 m nadmorske visine)
- Duljina prijenosa: 100 m (po segmentu)
- Raspon napona napajanja: 18 V DC ... 32 V DC
- Dopuštena vlažnost (skladištenje/transport): 10% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: 160 mA
- Preostalo valovitost: 3,6 VPP (unutar dopuštenog raspona napona)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Interferentno zračenje: Interferentno zračenje
- Otpornost na smetnje EN 61000˗6˗2
- Indikator statusa: LED diode: US (napajanje), 2 LED diode po Ethernet priključku (veza/aktivnost i brzina)
- Fizika prijenosa: Bakar
- MTTF: 693,88 godina (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 315,58 godina (standard SN 29500, temperatura 40 °C, radni ciklus 34,25%); 42,59 godina (standard SN 29500, temperatura 55 °C, radni ciklus 100%)
- Opskrba: Opskrba
- Tlak zraka (skladištenje/transport): 86 kPa ... 108 kPa (1500 m nadmorske visine)
- Tipična potrošnja struje: 160 mA (pri US = 24 V DC i temperaturi okoline od 25 °C)
- Maksimalna potrošnja struje: 0,26 A (pri US = 18 V DC i temperaturi okoline od 60 °C)
- Napomena o vrsti priključka: Kao priključne kabele koristite samo bakrene kabele s dopuštenim temperaturnim rasponom (-40 °C ...). 75 °C)
- Broj kanala: 8 (RJ45 portovi)
- Prijenosni medij: bakar
- Lokalna dijagnostika: zelena LED dioda za napon napajanja SAD-a; zelena LED dioda za status veze LNK/ACT; zelena LED dioda za brzinu prijenosa podataka SPD-a
- Posebne značajke: Proces razvoja certificiran prema IEC 62443-4-1; Proizvod certificiran prema IEC 62443-4-2
- Osnovna funkcionalnost: Prekidač s pohranjivanjem i prosljeđivanjem, kompatibilan s IEEE 802.3 standardima.
- Funkcije prekidača: Funkcije prekidača
- Dijagnostičke funkcije: RMON povijest; LLDP (Link Layer Discovery Protocol); SNMP zamke; zrcaljenje N:1 porta; ACD (Detection Address Conflict Detection); SysLog; CRC nadzor
- Funkcije filtriranja: Kvaliteta usluge (8 klasa prioriteta); Određivanje prioriteta portova; VLAN (do 8 VLAN-ova); IGMP njuškanje/ispitivanje (v1/v2); Automatsko ispitivanje porta; Prošireno filtriranje višesmjernog slanja
- IP konfiguracija: DHCP klijent; DHCP poslužitelj (baziran na portu); BootP
- Tablica MAC adresa: 8k
- Upravljanje: Web-bazirano upravljanje (HTTP/HTTPS); Upravljanje korisnicima temeljeno na ulogama (LDAP); SNMPv1/v2/v3; Sučelje naredbenog retka (Telnet, SSH)
- Redundancija: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol)
- Dodatne funkcije: MMS i GOOSE prijenos (IEC 61850-8-1); Modbus/TCP prijenos
- Sinkronizacija vremena: SNTP (Simple Network Time Protocol)
- Sigurnosne značajke: Sigurnosne značajke
- Funkcionalnost: Funkcionalnost
- Ethernet (RJ45): Ethernet (RJ45)
- Signalne LED diode: Prijem podataka, status veze
- Priključak napajanja: putem COMBICON-a, maks. presjek vodiča 1,5 mm²
- Ispitni postav: napajanje 24 V / funkcionalno uzemljenje 500 V DC 1 min; Ethernet sučelje / svi ostali potencijali 2,25 kV DC 1 min
- Pokazatelji statusa i dijagnostike: LED diode: US (napajanje), 2 LED diode po Ethernet priključku (veza/aktivnost i brzina)
- Kašnjenje signala: ≥ 6,5 µs (način pohranjivanja i prosljeđivanja, 10/100 MBit/s, ovisno o veličini okvira)
- Napon napajanja (DC): 24 V DC (jednostruki)
- EMC sukladnost: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterij B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetska polja) Kriterij A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterij A; EN 61000-6-2 EN 61000-4-5 (prenapon) Kriterij B; EN 61000-6-2 EN 61000-4-6 (provodna otpornost) Kriterij A; EN 61000-6-2 EN 61000-6-4 (Emisije) Klasa A; EN 61000-6-2 EN 61000-6-4 (Provedene emisije) Klasa A
- PROFINET klasa sukladnosti: Klasa sukladnosti A
- Vrsta proizvoda
industrijski Ethernet preklopnik
- Brzina prijenosa
10 / 100 MBit/s
- Osnovna funkcionalnost
upravljani prekidač
- Ethernet ulazi
8
- Broj 10/100 Mbit/s portova
8 x
- Širina
75 mm
- Visina
105 mm
- Dubina
43 mm
- Tip
FL SWITCH 2008F
- Sučelje
RJ45
IP30
- Radni napon
24 V/DC
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
0 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564129 Phoenix Contact 1106707 FL SWITCH 2008F industrijski Ethernet preklopnik 10 / 100 MBit/s
Upute za rad i sigurnost
Upute za rad i sigurnost 3564129 Phoenix Contact 1106707 FL SWITCH 2008F industrijski Ethernet preklopnik 10 / 100 MBit/s
Opis
Upravljani preklopnik serije 2000, 8 RJ45 portova 10/100 Mbps, PROFINET klasa sukladnosti A, proces razvoja certificiran prema IEC 62443-4-1, kompatibilan s IEC 62443-4-2
