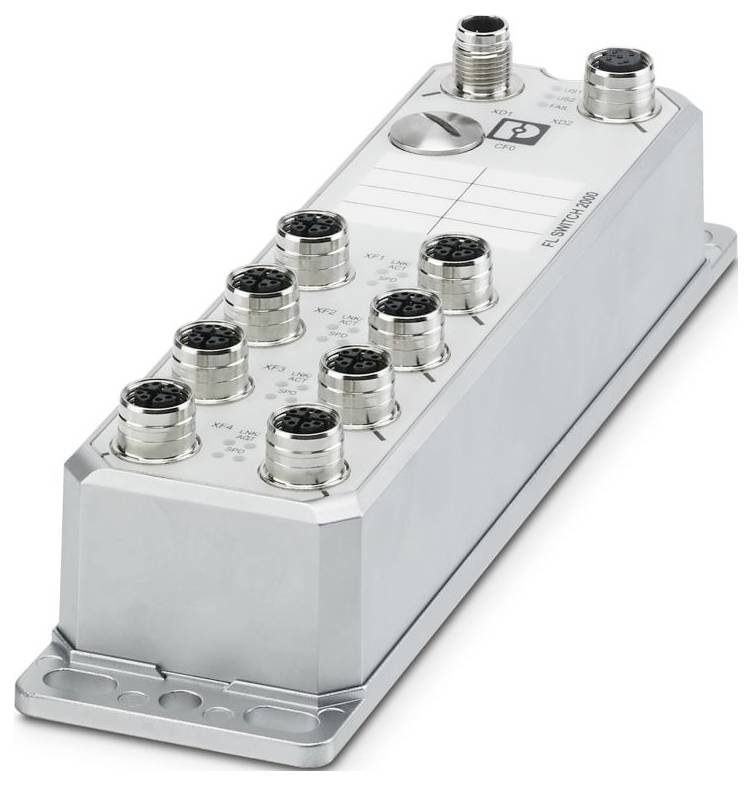

Phoenix Contact 1106615 FL SWITCH 2708 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.715,00 € / komad)
1.715,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Upravljani preklopnik 2000
- Dizajn: Samostojeći
- Vrsta priključka: M12 konektor, A-kodiranje
- Širina: 60 mm
- Visina: 226 mm
- Dubina: 46 mm
- Materijal kućišta: Lijevani cink
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP65; IP66; IP67
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-6-3
- Vrsta montaže: Montaža na zid
- Izolacijska svojstva: Izolacijska svojstva
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (rad): 30 g (EN 60068-2-27)
- Vibracije (rad): prema IEC 60068-2-6: 5g, 150 Hz
- Općenito: Podrška je dostupna telefonom i na licu mjesta (primjenjuju se naknade).
- Brzina prijenosa: 10/100/1000 Mbps
- Maksimalni gubitak snage pri nominalnim uvjetima: 6,93 W (US = Min, Tamb = Max)
- Klasa zaštite: III (VDE 0106)
- Tlak zraka (radni): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
- Ethernet: Ethernet
- Duljina prijenosa: 100 m (po segmentu)
- Raspon napona napajanja: 9 V DC ... 57 V DC
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95%
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: 260 mA
- Preostalo valovitost: 3,6 VPP (unutar dopuštenog raspona napona)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Interferentno zračenje: Interferentno zračenje
- Otpornost na smetnje EN 61000˗6˗2
- Pokazatelj statusa: LED diode: US1, US2 (napajanje), Kvar, 2 LED diode po Ethernet priključku (Veza/Aktivnost i Brzina)
- Fizika prijenosa: Bakar
- MTTF: 461,15 godina (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 149,69 godina (standard SN 29500, temperatura 40 °C, radni ciklus 34,25%); 19,78 godina (standard SN 29500, temperatura 70 °C, radni ciklus 100%)
- Opskrba: Opskrba
- Tlak zraka (skladištenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
- Bez tvari koje smanjuju vlaženje boje: Da
- Tipična potrošnja struje: 260 mA (pri US = 24 V DC i temperaturi okoline od 25 °C)
- Maksimalna potrošnja struje: 0,77 A (US = Min, Tamb = Max)
- Napomena u vezi s vrstom veze: Automatsko pregovaranje i Automatsko križanje
- Broj kanala: 8 (M12 portovi)
- Prijenosni medij: bakar
- Lokalna dijagnostika: napon napajanja US1/2 US1, US2 LED zelena; FAIL razne LED crvene; LINK LED statusa veze zelena
- Posebne značajke: Prošireni temperaturni raspon; Proces razvoja certificiran prema IEC 62443-4-1; Proizvod certificiran prema IEC 62443-4-2
- Osnovna funkcionalnost: Prekidač s pohranjivanjem i prosljeđivanjem, kompatibilan s IEEE 802.3 standardima.
- Funkcije prekidača: Funkcije prekidača
- Dijagnostičke funkcije: RMON povijest; LLDP (Link Layer Discovery Protocol); SNMP zamke; zrcaljenje N:1 porta; ACD (Detection Address Conflict Detection); SysLog; CRC nadzor
- Funkcije filtriranja: Kvaliteta usluge (8 klasa prioriteta); Klasa usluge; DiffServ/DSCP; Određivanje prioriteta portova; VLAN (do 32 VLAN-a); IGMP njuškanje/ispitivanje (v1/v2); Automatsko ispitivanje portova; Prošireno filtriranje višesmjernog emitiranja
- IP konfiguracija: DHCP klijent; DHCP opcija 82 (Relay Agent); DHCP poslužitelj (baziran na skupu, baziran na portu); BootP; DCP (Discovery and Configuration Protocol)
- Tablica MAC adresa: 8k
- Upravljanje: Web-bazirano upravljanje (HTTP/HTTPS); Upravljanje korisnicima temeljeno na ulogama (LDAP, RADIUS); SNMPv1/v2/v3; Sučelje naredbenog retka (Telnet, SSH)
- Redundancija: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podrška za velika stabla; LACP (Link Aggregation Control Protocol); Redundancija PROFINET S2 sustava
- Dodatne značajke: Jumbo okviri (maks. 9600 bajtova); MMS i GOOSE prijenos (IEC 61850-8-1); Modbus/TCP prijenos
- Sinkronizacija vremena: SNTP (Simple Network Time Protocol)
- Sigurnosne značajke: Sigurnosne značajke
- Funkcionalnost: Funkcionalnost
- Razmak rupa: 210 mm
- Signalne LED diode: Prijem podataka, status veze
- Ispitni postav: napajanje 24 V / funkcionalno uzemljenje 500 V DC 1 min; Ethernet sučelje / svi ostali potencijali 2,25 kV DC 1 min
- Pokazatelji statusa i dijagnostike: LED diode: US1, US2 (napajanje), Kvar, 2 LED diode po Ethernet priključku (Veza/Aktivnost i Brzina)
- Kašnjenje signala: ≥ 1,9 µs (način pohranjivanja i prosljeđivanja, 10/100/1000 MBit/s, ovisno o veličini okvira)
- Napon napajanja (DC): 24 V DC (redundantno)
- EMC usklađenost: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterij B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetska polja) Kriterij A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterij A; EN 61000-6-2 EN 61000-4-5 (Surge) Kriterij B; EN 61000-6-2 EN 61000-4-6 (Conducted Imunitet) Kriterij A; EN 61000-6-3 (Conducted Emission) Klasa B; EN 61000-6-3 (Conducted Emission) Klasa B
- PROFINET klasa sukladnosti: Klasa sukladnosti B
- Funkcija PROFINET uređaja: PROFINET uređaj; Brzo pokretanje
- Sigurnost porta: temeljena na MAC-u, RADIUS (IEEE 802.1X), zaobilaženje MAC autentifikacije
- Vrsta proizvoda
industrijski Ethernet preklopnik
- Brzina prijenosa
10 / 100 / 1000 MBit/s
- Osnovna funkcionalnost
upravljani prekidač
- Ethernet ulazi
8
- Broj 10/100 Mbit/s portova
8 x
- 10/100/1000 MBit/s
8 x
- Jumbo okviri
da
- Širina
60 mm
- Visina
226 mm
- Dubina
46 mm
- Tip
FL SWITCH 2708
IP65
IP66
IP67
- Radni napon
24 V/DC
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564078 Phoenix Contact 1106615 FL SWITCH 2708 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s
Upute za rad i sigurnost
Upute za rad i sigurnost 3564078 Phoenix Contact 1106615 FL SWITCH 2708 industrijski Ethernet preklopnik 10 / 100 / 1000 MBit/s
Opis
Upravljani preklopnik serije 2000, 8 M12 portova 10/100/1000 Mbps, Klasa zaštite: IP65/IP66/IP67, PROFINET klasa sukladnosti B, Prošireni temperaturni raspon, Proces razvoja certificiran prema IEC 62443-4-1, Kompatibilan s IEC 62443-4-2
